申请日2017.12.11
公开(公告)日2018.05.29
IPC分类号B01D53/80; B01D53/50; B01D53/96; C02F9/04; C01F11/46
摘要
本发明的脱硫用水系废水零排放水量追踪系统，在所述进水端设置用于统计进入所述吸收塔脱硫供水水量的第一液体流量计，在所述排水终端设置用于统计脱硫废水水量的第二液体流量计，在所述烟囱内设置用于监测烟囱内空气湿度并计算蒸发水量的在线湿度自动检测设备，以实现对所述脱硫用水系统水量全过程追踪，可以记录脱硫废水的用水去向与用水量变化，检测各个环节用水过程，实现用水环节清晰化、透明化，有利于高效利用水资源、最大限度节约水资源、减少废水外排、逐步实现废水的零排放，本发明还提供了一种火电厂水系统。
权利要求书
1.一种脱硫用水系废水零排放水量追踪系统，其特征在于，包括进水端、与所述进水端连通的吸收塔、与所述吸收塔分别连通的烟囱及排水终端，在所述进水端设置用于统计进入所述吸收塔脱硫供水水量的第一液体流量计，在所述排水终端设置用于统计脱硫废水水量的第二液体流量计，在所述烟囱内设置用于监测烟囱内空气湿度并计算蒸发水量的在线湿度自动检测设备，以实现对所述脱硫用水系统水量全过程追踪。
2.根据权利要求1所述的脱硫用水系废水零排放水量追踪系统，其特征在于，所述烟囱中设有除雾器及换热器，来自进水端的脱硫用水经过与石灰粉混合后制成浆液作为吸收剂泵入所述吸收塔，所述浆液与所述吸收塔中烟气进行充分接触混合，所述烟气中的二氧化硫与所述浆液中的碳酸钙以及从所述吸收塔的下部鼓入的空气进行氧化反应后完成脱硫操作，脱硫后的烟气经过所述除雾器除去雾滴，再经过所述换热器加热升温后，由所述烟囱排入大气。
3.根据权利要求2所述的脱硫用水系废水零排放水量追踪系统，其特征在于，还包括石膏贮仓，在所述吸收塔中脱硫生成硫酸钙达到饱和度结晶形成二水石膏，经吸收塔排出的包含二水石膏的石膏浆液经浓缩、脱水使石膏含水量小于预设阈值后才用输送机输送至所述石膏贮仓堆放。

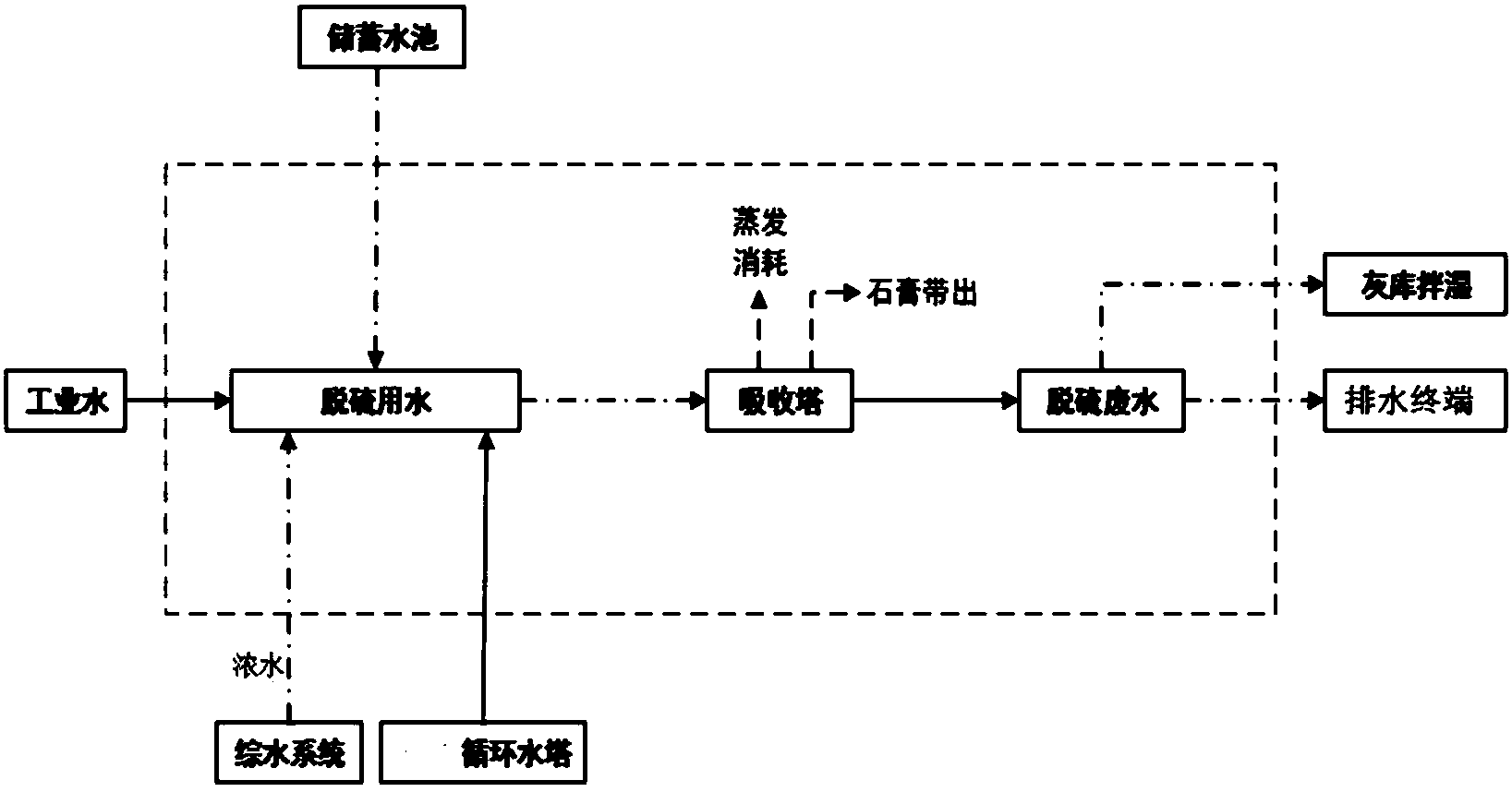

4.根据权利要求1所述的脱硫用水系废水零排放水量追踪系统，其特征在于，所述进水端包括工业水管路、综水系统提供的浓水管路和循环水塔提供的污水管路，所述第一流量计为多个且分别对应所述工业水管路、所述浓水管路及所述污水管路上。
5.根据权利要求4所述的脱硫用水系废水零排放水量追踪系统，其特征在于，所述进水端还包括储蓄水池管路，所述储蓄水池管路与储存生活用水系统的废水的储蓄水池连通，在所述储蓄水池管路设置所述第一液体流量计。
6.根据权利要求1所述的脱硫用水系废水零排放水量追踪系统，其特征在于，还包括灰库拌湿管路及第三液体流量计，所述灰库拌湿管路将所述吸收塔排出的脱硫废水输送至灰库作拌湿使用，所述第三液体流量计统计所述灰库拌湿管路输送的脱硫废水水量。
7.根据权利要求3所述的脱硫用水系废水零排放水量追踪系统，其特征在于，所述预设阈值为10%。
8.根据权利要求6所述的脱硫用水系废水零排放水量追踪系统，其特征在于，所述第一液体流量计、所述第二液体流量计及所述第三液体流量计均采用超声波流量计。
9.一种火电厂水系统，其特征在于，包括如权利要求1至8中任一项所述的火电厂脱硫用水系废水零排放水量追踪系统。
说明书
脱硫用水系废水零排放水量追踪系统及火电厂水系统
技术领域
本发明涉及脱硫水处理技术领域，特别是涉及一种脱硫用水系废水零排放水量追踪系统及火电厂水系统。
背景技术
我国的燃煤使用量占一次性燃煤消耗量的65%，煤炭消耗量占世界燃煤消耗量的50%。在火电厂燃煤的使用过程中会产生污染物质SO2，致使酸雨现象日趋严重，气候变化逐渐加强以及生态环境的日益恶化的情况也普遍存在。当前国家对SO2的排放量日趋严格，对SO2的排放浓度也有了具体的数值要求。将煤中的硫元素用钙基等方法固定成为固体防止燃烧时生成SO2，通过对国内外脱硫技术以及国内电力行业引进脱硫工艺试点厂情况的分析研究，目前脱硫方法可划分为燃烧前脱硫，燃烧中脱硫和燃烧后脱硫等3类。其中燃烧后脱硫，又称烟气脱硫。在烟气脱硫技术中，按脱硫剂的种类划分，可分为以石灰石为基础的钙法，以氧化镁为基础的镁法以有机碱为基础的有机碱法等。
石灰石-石膏湿法烟气脱硫工艺是当前脱硫技术最为成熟，并且应用最为广泛的脱硫工艺。日本、德国、美国的火力发电厂采用的烟气脱硫装置约90%采用此工艺。石灰石-石膏湿法烟气脱硫工艺运行的主要经济技术指标有脱硫效率、脱硫装置利用率、石灰石耗量、耗电量和耗水量等，其中耗水量对火电厂经济性有较大影响，且脱硫装置用水量水平决定整个电场的用水量的高低。
水是火电厂中最为重要的能源转换介质，大部分的水是循环使用的，因此近年来大部分火电厂均建立了脱硫用水系统。影响脱硫效率的主要因素是脱硫用水系统进水中的水量和化学物质浓度。因此弄清脱硫用水的用水来源和用水量以及脱硫过程中水的去向，对研究脱硫效率以及设备安全运行具有一定的意义。然而目前大多研究都是监测水质符合《火电厂石灰石-石膏湿法脱硫废水水质控制指标》(DL/T997-2006)标准后直接排放或二次利用，对用水量的监测和研究极少，因此急需解决这个问题。
发明内容
本发明的目的是提供一种脱硫用水系废水零排放水量追踪系统及火电厂水系统，通过脱硫用水系统水量全过程追踪技术，检测各个环节用水过程，实现用水环节清晰化、透明化，并且以高效利用水资源、最大限度节约水资源、减少废水外排、逐步实现废水的“零排放”。
为解决上述技术问题，作为本发明的一个方面，提供了一种脱硫用水系废水零排放水量追踪系统，包括进水端、与所述进水端连通的吸收塔、与所述吸收塔分别连通的烟囱及排水终端，在所述进水端设置用于统计进入所述吸收塔脱硫供水水量的第一液体流量计，在所述排水终端设置用于统计脱硫废水水量的第二液体流量计，在所述烟囱内设置用于监测烟囱内空气湿度并计算蒸发水量的在线湿度自动检测设备，以实现对所述脱硫用水系统水量全过程追踪。
作为本发明的第二方面，提供了一种火电厂水系统，包括上述的脱硫用水系废水零排放水量追踪系统。
本发明的脱硫用水系废水零排放水量追踪系统及火电厂水系统，在所述进水端设置用于统计进入所述吸收塔脱硫供水水量的第一液体流量计，在所述排水终端设置用于统计脱硫废水水量的第二液体流量计，在所述烟囱内设置用于监测烟囱内空气湿度并计算蒸发水量的在线湿度自动检测设备，以实现对所述脱硫用水系统水量全过程追踪，可以记录脱硫废水的用水去向与用水量变化，检测各个环节用水过程，实现用水环节清晰化、透明化，有利于高效利用水资源、最大限度节约水资源、减少废水外排、逐步实现废水的零排放。
