申请日2017.12.11
公开(公告)日2018.05.18
IPC分类号F04B9/14; F04B53/00; G01N1/14
摘要
本发明公开了一种污水取样用的手摇泵，包括第一泵盖和泵芯，所述泵芯滑设在第一泵盖的内腔中，所述泵芯远离第一泵盖的一侧滑设有第二泵盖，所述第一泵盖和第二泵盖将泵芯夹设在第一泵盖和第二泵盖所形成的内腔中，所述第一泵盖的底侧固定连接有两个接头，一个所述接头上套接有进水管，一个所述接头上套接有出水管，所述泵芯上设有侧面贯穿的通孔，所述通孔与两个接头的内壁均对应，所述通孔中滑设有活塞，所述活塞远离接头的一侧固定连接有滑杆。本发明结构新颖，采用曲柄连杆与泵芯的配合产生压强差并将污水抽出，确保了取样的随机性，完整性，即能将泥水混合物都能抽取上来，不会发生管道或者泵芯内部堵塞的情况。
权利要求书

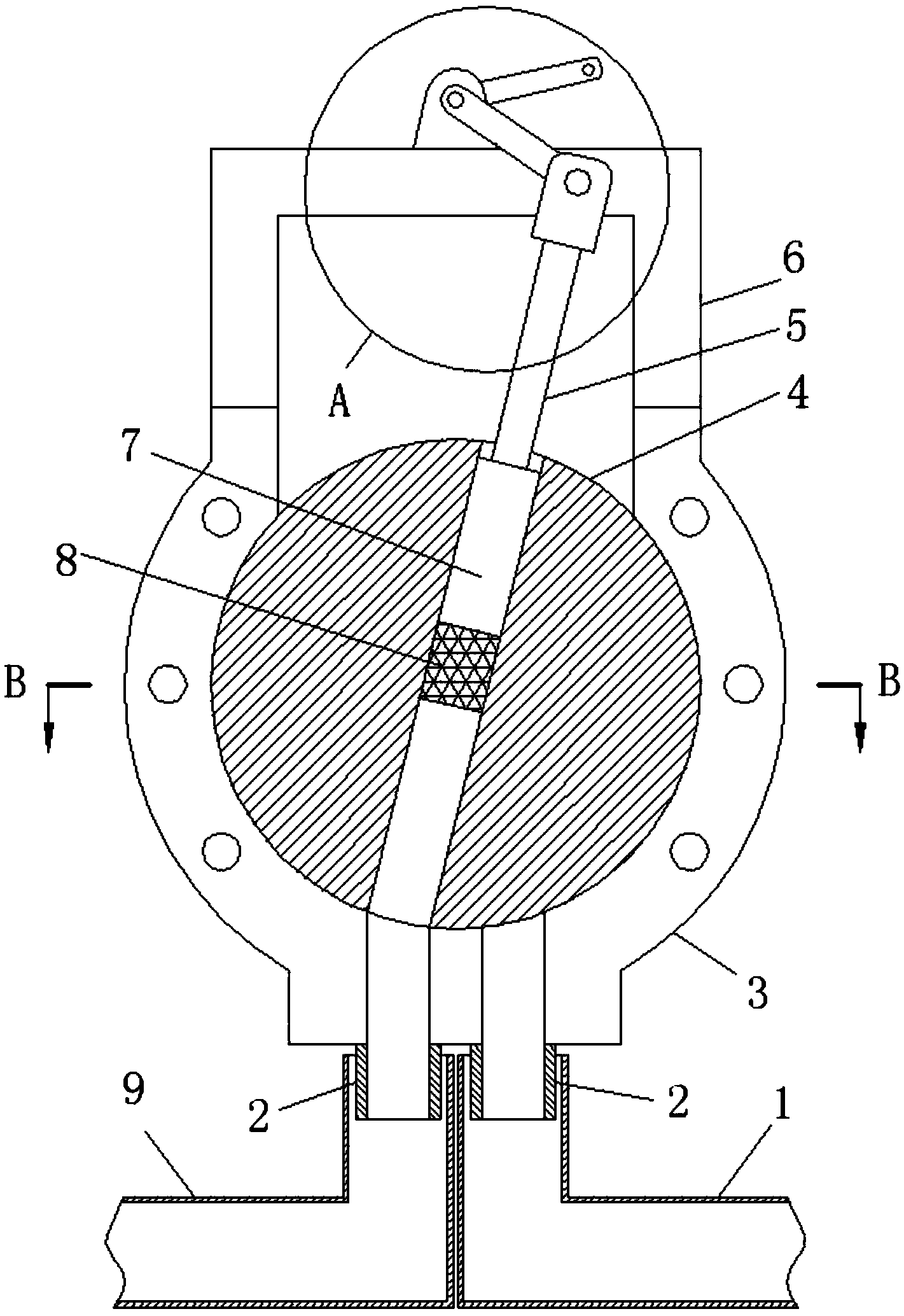

1.一种污水取样用的手摇泵，包括第一泵盖(3)和泵芯(4)，其特征在于，所述泵芯(4)滑设在第一泵盖(3)的内腔中，所述泵芯(4)远离第一泵盖(3)的一侧滑设有第二泵盖(11)，所述第一泵盖(3)和第二泵盖(11)将泵芯(4)夹设在第一泵盖(3)和第二泵盖所形成的内腔中，所述第一泵盖(3)的底侧固定连接有两个接头(2)，一个所述接头(2)上套接有进水管(1)，一个所述接头(2)上套接有出水管(9)，所述泵芯(4)上设有侧面贯穿的通孔，所述通孔与两个接头(2)的内壁均对应，所述通孔中滑设有活塞(8)，所述活塞(8)远离接头(2)的一侧固定连接有滑杆(7)，所述滑杆(7)远离活塞(8)的一端固定连接有拉杆(5)，所述拉杆(5)远离滑杆(7)的一端固定连接有铰接块(12)，所述铰接块(12)上铰接有连杆(13)，所述连杆(13)远离铰接块(12)一端的侧面套接有转轴(16)，所述转轴(16)的侧面套设有支座(17)，所述支座(17)的底侧固定连接有支架(6)，所述支架(6)固定连接在第一泵盖(3)的顶端，所述转轴(16)远离连杆(13)的一端套接有旋杆(15)，所述旋杆(15)远离转轴(16)的一端铰接有把手(14)。
2.根据权利要求1所述的一种污水取样用的手摇泵，其特征在于，所述曲柄连杆结构满足将泵芯(4)推送旋转至最大角度时，泵芯(4)上的通孔能与接头(2)的内壁相对应。
3.根据权利要求1所述的一种污水取样用的手摇泵，其特征在于，所述泵芯(4)与第一泵盖(3)和第二泵盖(11)的装配面粗糙度低于Ra0.4。
4.根据权利要求1所述的一种污水取样用的手摇泵，其特征在于，所述泵芯(4)的通孔内壁粗糙度低于Ra0.4，所述活塞(8)的材质为橡胶，所述活塞(8)的侧面绕设有密封圈。
5.根据权利要求1所述的一种污水取样用的手摇泵，其特征在于，所述第一泵盖(3)与第二泵盖(11)的闭合面上铺设有一层密封垫(10)。
6.根据权利要求1所述的一种污水取样用的手摇泵，其特征在于，所述第一泵盖(3)和第二泵盖(11)的固定连接方式为螺栓连接。
说明书
一种污水取样用的手摇泵
技术领域
本发明涉及污水处理领域，尤其涉及一种污水取样用的手摇泵。
背景技术
随着社会的进步，人们对环境保护的意识日益加强，在废物利用、资源节约等多方面我国都很重视，其中水资源的保护就是当前的重中之重，水资源的保护是根本，污水的处理是为了能让水资源得到更好的保护，在实际的污水监测操作中需要对污水进行抽样检查，但现有的结构普遍存在取样不均匀，其实操作人员的操作意图是想将取样的样本能更完整，即污水中的各种菌体和杂质都想取出来，但在实际操作过程中为了不让装置出现堵塞的现象就会安装滤网一类的装置，这就加大了取样的误差，其实根本问题出现在取样装置的结构上。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水取样用的手摇泵。
为了实现上述目的，本发明采用了如下技术方案：
一种污水取样用的手摇泵，包括第一泵盖和泵芯，所述泵芯滑设在第一泵盖的内腔中，所述泵芯远离第一泵盖的一侧滑设有第二泵盖，所述第一泵盖和第二泵盖将泵芯夹设在第一泵盖和第二泵盖所形成的内腔中，所述第一泵盖的底侧固定连接有两个接头，一个所述接头上套接有进水管，一个所述接头上套接有出水管，所述泵芯上设有侧面贯穿的通孔，所述通孔与两个接头的内壁均对应，所述通孔中滑设有活塞，所述活塞远离接头的一侧固定连接有滑杆，所述滑杆远离活塞的一端固定连接有拉杆，所述拉杆远离滑杆的一端固定连接有铰接块，所述铰接块上铰接有连杆，所述连杆远离铰接块一端的侧面套接有转轴，所述转轴的侧面套设有支座，所述支座的底侧固定连接有支架，所述支架固定连接在第一泵盖的顶端，所述转轴远离连杆的一端套接有旋杆，所述旋杆远离转轴的一端铰接有把手。
优选地，所述曲柄连杆结构满足将泵芯推送旋转至最大角度时，泵芯上的通孔能与接头的内壁相对应。
优选地，所述泵芯与第一泵盖和第二泵盖的装配面粗糙度低于Ra.。
优选地，所述泵芯的通孔内壁粗糙度低于Ra.，所述活塞的材质为橡胶，所述活塞的侧面绕设有密封圈。
优选地，所述第一泵盖与第二泵盖的闭合面上铺设有一层密封垫。
优选地，所述第一泵盖和第二泵盖的固定连接方式为螺栓连接。
本发明，操作方便，原理简单，当使用者需要进行污水抽样作业时，先将进水管的一端放置在污水池中，将出水管插在取样容器中，随后使用者手持把手并旋转旋杆，此时转轴连带连杆转动，此时活塞在泵芯中来回滑动的同时滑杆带动泵芯在第一泵盖与第二泵盖所形成的腔体中往复旋转运动，当泵芯上的通孔对准进水管端的接头时，此时活塞是向上运动抽水的，当活塞即将运动到最大行程的同时泵芯旋转，此时通孔转向并对准出水管端的接头，此时活塞开始向下运动，将污水排出，进而完成了污水的抽取。本发明结构新颖，采用曲柄连杆与泵芯的配合产生压强差并将污水抽出，确保了取样的随机性，完整性，即能将泥水混合物都能抽取上来，不会发生管道或者泵芯内部堵塞的情况。
