申请日2017.12.11
公开(公告)日2018.05.29
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种农村生活污水处理用新型净化槽，包括槽体和与槽体相配合的盖板，槽体被隔板分隔成四个分槽体，四个分槽体分别为相连通的水解酸化好氧池、水解酸化厌氧池、水质水量调节池和新型生物滤池，水质水量调节池与新型生物滤池之间的隔板上设有出水口，出水口处设有浮球阀，新型生物滤池内与浮球阀相对应的位置设有布水管，布水管的四周均匀开设有出水孔，布水管的下方设有滤料层，滤料层内竖直设有贯穿整个滤料层的通气管，滤料层的表面铺设有一层生物膜。本发明通过净化槽集中收集处理农村生活污水，采用无动力运行，无需外接电源，最大限度降低运行费用和提高系统的可靠性。
权利要求书
1.一种农村生活污水处理用新型净化槽，包括槽体和与槽体相配合的盖板，其特征在于：所述槽体被隔板分隔成四个分槽体，所述四个分槽体分别为相连通的水解酸化好氧池、水解酸化厌氧池、水质水量调节池和新型生物滤池，所述水质水量调节池与新型生物滤池之间的隔板上设有出水口，所述出水口处设有浮球阀，所述新型生物滤池内与浮球阀相对应的位置设有布水管，所述布水管的四周均匀开设有出水孔，布水管的下方设有滤料层，所述滤料层内竖直设有贯穿整个滤料层的通气管，滤料层的表面铺设有一层生物膜，所述新型生物滤池内部位于滤料层的上方设有用于放置特制生态填料的置物槽。
2.根据权利要求1所述的一种农村生活污水处理用新型净化槽，其特征在于：所述水解酸化好氧池和水解酸化厌氧池之间通过过水管连接，所述水解酸化厌氧池与水质水量调节池之间通过过水管连接。
3.根据权利要求1所述的一种农村生活污水处理用新型净化槽，其特征在于：所述水解酸化好氧池和水解酸化厌氧池内部设有用于放置组合填料的放置腔。
4.根据权利要求1所述的一种农村生活污水处理用新型净化槽，其特征在于：所述水解酸化好氧池的侧壁设有进水管，所述新型生物滤池底部设有出水管。
5.根据权利要求1所述的一种农村生活污水处理用新型净化槽，其特征在于：所述滤料层的底部设有方格框架承托层。
6.使用权利要求1～5任意所述的新型净化槽净化污水的工艺，其特征在于，包括如下步骤：
(1)去除污水中的固体杂质;
(2)经步骤(1)处理过的污水通过进水管进入水解酸化好氧池和水解酸化厌氧池内通过附着在组合填料上厌氧微生物的作用下进行水解酸化处理;
(3)经步骤(2)处理过的污水进入水质水量调节池后序批进入新型生物滤池，在特制生态填料和生物滤料的作用下进行对有机物的去除和对氮、磷的去除。
7.根据权利要求6所述的一种农村生活污水净化工艺，其特征在于：所述特制生态填料和生物滤料内可被磷酸盐替代的活性化学组分。
8.根据权利要求6所述的一种农村生活污水净化工艺，其特征在于：所述特制生态填料为一体成型的三层空心圆柱结构填料，每个圆柱的内外壁均均匀设有多根棱条。
9.根据权利要求6所述的一种农村生活污水净化工艺，其特征在于：所述特制生态填料为生态填料的孔隙率能够达到50%。
10.根据权利要求6所述的一种农村生活污水净化工艺，其特征在于：所述生物滤料由三层构成，由上至下依次为厚瓜子片层、厚生物滤料层和厚瓜子片层。
说明书
一种农村生活污水处理用新型净化槽及污水净化工艺
技术领域
本发明涉及一种农村生活污水处理用新型净化槽及污水净化工艺，属于污水处理设备技术领域。
背景技术
农户居住分散，污水管网施工困难，农村生活污水很难统一收集处理，在现有生活污水处理技术应用受限的情况下，农村生活污水未经处理随意排放现象严重，不仅污染附近自然水体，土壤、地下水及江河湖泊均受到不同程度影响，导致黑臭水体增加，土壤污染现象严重，危害我省居民健康。
目前，针对农村生活污水处理的主要技术方法有：人工湿地、土壤地下渗滤、稳定塘或蚯蚓生态滤池等。这些技术的应用在一定程度上缓和了水体水质恶化，但并未彻底改善农村生活污水随意排放状况，并且上述技术存在工程量大、投资高、运维成本高等不足。归根结底，现有技术均是从统一收集农村生活污水，通过污水管网输送至污水处理设施集中处理的思路出发，没有充分考虑农户居住分散，生活污水收集困难等特点，缺乏建设运营成本低，管网投资少的水处理设施，从而，无法实现农村生活污水有效处理。
因此以改善农村环境质量为核心研发适用于我省农村的生活污水处理设备的科技需求明显。在此背景下，以农村生活污水处理为目标导向，已形成一系列技术成果，为改善水环境质量和缓解水体水质恶化做出了贡献。但现有技术在工程实施过程中也暴露出一些问题，亟需开发一批更加适合当前农村现状、能持续改善水环境质量新技术。
发明内容
本发明的主要目的在于提供一种农村生活污水处理用新型净化槽及污水净化工艺，通过净化槽集中收集处理农村生活污水，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：

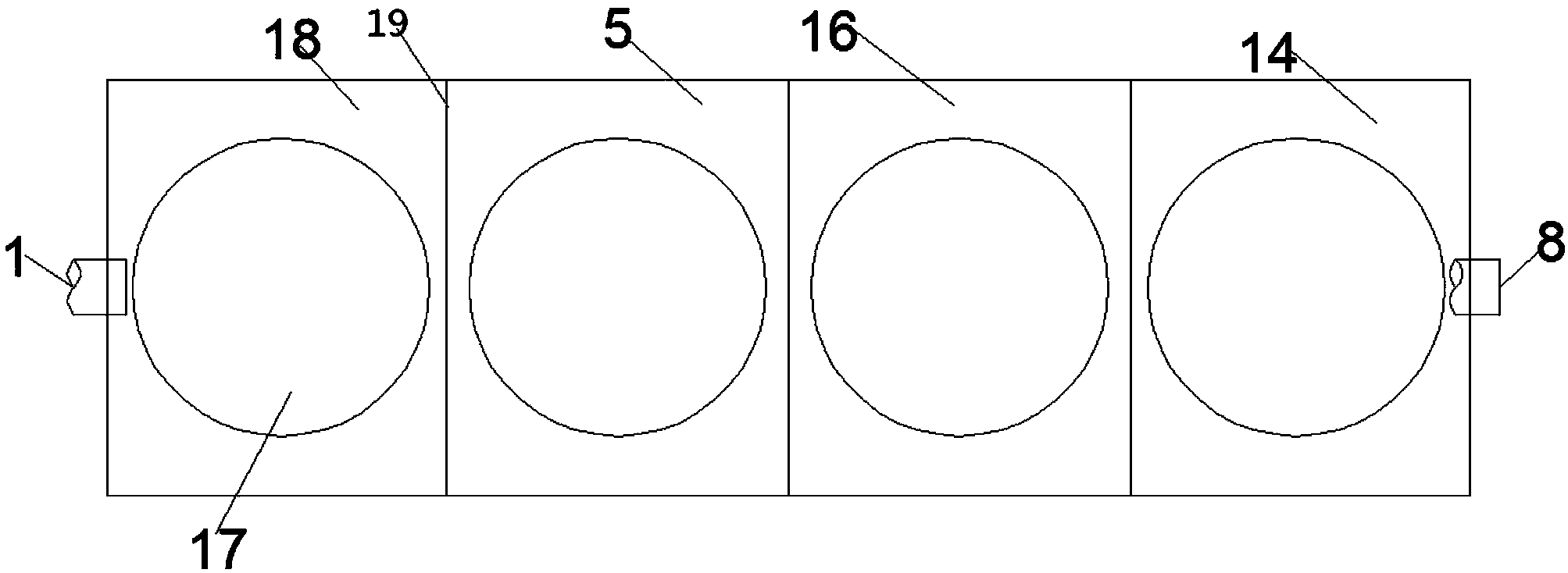

一种农村生活污水处理用新型净化槽，包括槽体和与槽体相配合的盖板，所述槽体被隔板分隔成四个分槽体，所述四个分槽体分别为相连通的水解酸化好氧池、水解酸化厌氧池、水质水量调节池和新型生物滤池，所述水质水量调节池与新型生物滤池之间的隔板上设有出水口，所述出水口处设有浮球阀，所述新型生物滤池内与浮球阀相对应的位置设有布水管，所述布水管的四周均匀开设有出水孔，布水管的下方设有滤料层，所述滤料层内竖直设有贯穿整个滤料层的通气管，滤料层的表面铺设有一层生物膜，所述新型生物滤池内部位于滤料层的上方设有用于放置特制生态填料的置物槽。
进一步的，所述水解酸化好氧池和水解酸化厌氧池之间通过过水管连接，所述水解酸化厌氧池与水质水量调节池之间通过过水管连接。
进一步的，所述水解酸化好氧池和水解酸化厌氧池内部设有用于放置组合填料的放置腔。
进一步的，所述水解酸化好氧池的侧壁设有进水管，所述新型生物滤池底部设有出水管。
进一步的，所述滤料层的底部设有方格框架承托层。
本发明还提供一种农村生活污水净化工艺，包括如下步骤：
(1)去除污水中的固体杂质;
(2)经步骤(1)处理过的污水通过进水管进入水解酸化好氧池和水解酸化厌氧池内通过附着在组合填料上厌氧微生物的作用下进行水解酸化处理;
(3)经步骤(2)处理过的污水进入水质水量调节池后序批进入新型生物滤池，在特制生态填料和生物滤料的作用下进行对有机物的去除和对氮、磷的去除。
进一步的，所述特制生态填料和生物滤料内可被磷酸盐替代的活性化学组分。
进一步的，所述特制生态填料为一体成型的三层空心圆柱结构填料，每个圆柱的内外壁均均匀设有多根棱条。
进一步的，所述特制生态填料为生态填料的孔隙率能够达到50%。
进一步的，所述生物滤料由三层构成，由上至下依次为厚瓜子片层、厚生物滤料层和厚瓜子片层。
本发明使用时污水自水解酸化好氧池进入水解酸化厌氧池，再从水解酸化厌氧池流出后进入水质水量调节池，该池的出水口处安装有浮球阀，当水位上升至一定高度时，阀门自动开启，污水进入新型生物滤池布水管，水位低于这一高度时，阀门自动关闭，实现新型生物滤池的间歇性进水，污水自布水管均匀进入滤料层后，由新型生物滤池底部出水口出水，通气管贯穿整个滤料层，调节滤料层上下方气压，并置换新鲜空气。本发明通过净化槽集中收集处理农村生活污水，结构简单，使用方便，采用无动力运行，无需外接电源，最大限度降低运行费用和提高系统的可靠性。
