申请日2018.01.14
公开(公告)日2018.09.18
IPC分类号C02F9/08
摘要
本实用新型提供一种基于水生态系统的水处理装置，包括过滤箱、缓冲箱、连接盒、过滤网、储水箱、灯罩、消毒灯管、连接板以及密封垫一，过滤箱内部固定有缓冲箱，缓冲箱下端设置有连接盒，连接盒装配在过滤箱内部，且延伸至过滤箱左端，连接盒内部装配有过滤网，该设计可对污水的冲击力进行缓冲，灯罩设置在储水箱内部，且延伸至储水箱外端，灯罩内部固定有消毒灯管，灯罩外端装配有连接板，连接板内端设置有密封垫一，密封垫一固定在灯罩外端，密封垫一装配在储水箱外端，该设计可实现杀菌功能，本实用新型具有杀菌功能，安全可靠，处理效率高。
权利要求书

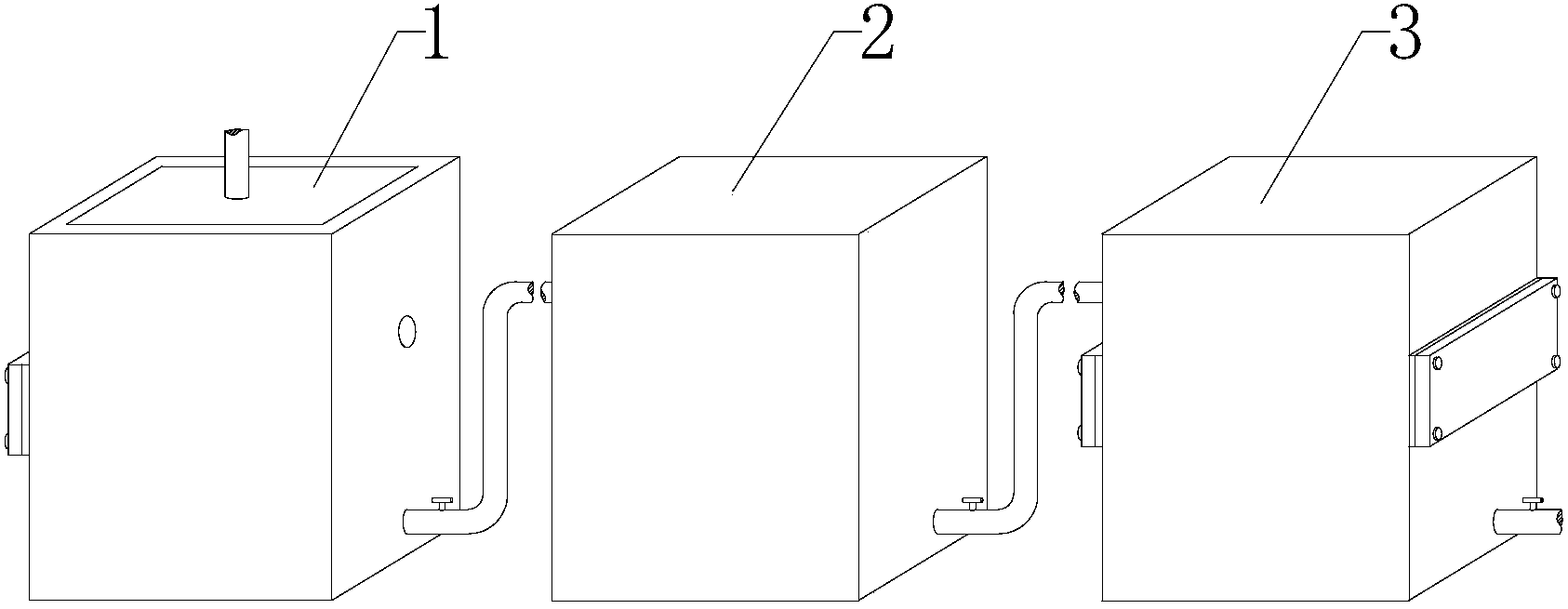

1.一种基于水生态系统的水处理装置，包括缓冲组件(1)、处理装置主体(2)以及杀菌组件(3)，其特征在于：所述处理装置主体(2)设置在缓冲组件(1)右端，所述杀菌组件(3)装配在处理装置主体(2)右端;
所述缓冲组件(1)包括过滤箱(11)、缓冲箱(12)、连接盒(13)、活性炭滤芯(14)以及过滤网(15)，所述过滤箱(11)内部固定有缓冲箱(12)，所述缓冲箱(12)下端设置有连接盒(13)，所述连接盒(13)装配在过滤箱(11)内部，且延伸至过滤箱(11)左端，所述连接盒(13)内部固定有活性炭滤芯(14)，所述连接盒(13)内部装配有过滤网(15)，所述过滤网(15)设置在活性炭滤芯(14)下端，所述活性炭滤芯(14)以及过滤网(15)均装配在过滤箱(11)内部;
所述杀菌组件(3)包括储水箱(31)、灯罩(32)、消毒灯管(33)、连接板(34)以及密封垫一(35)，所述灯罩(32)设置在储水箱(31)内部，且延伸至储水箱(31)外端，所述灯罩(32)内部固定有消毒灯管(33)，所述灯罩(32)外端装配有连接板(34)，所述连接板(34)内端设置有密封垫一(35)，所述密封垫一(35)固定在灯罩(32)外端，所述密封垫一(35)装配在储水箱(31)外端。
2.根据权利要求1所述的一种基于水生态系统的水处理装置，其特征在于：所述缓冲箱(12)上端设置有进水管，所述缓冲箱(12)下端开设有出水口，且出水口内部装配有密封垫二，且密封垫二延伸至出水口右端，且密封垫二内部固定有挡块，且密封垫二右端设置有电动缸，且电动缸穿过密封垫二与挡块相连接，且密封垫二以及电动缸均设置在缓冲箱(12)内部。
3.根据权利要求1所述的一种基于水生态系统的水处理装置，其特征在于：所述连接盒(13)左端固定有挡板，且挡板右端装配有密封垫三，且密封垫三固定在连接盒(13)外端，且密封垫三设置在过滤箱(11)左端，所述过滤箱(11)通过至少两个螺栓一与挡板相连接，所述连接盒(13)安装在至少两个螺栓一内侧。
4.根据权利要求1所述的一种基于水生态系统的水处理装置，其特征在于：所述过滤箱(11)右端设置有管道一，且管道一装配在处理装置主体(2)左端，且管道一安装在连接盒(13)下侧，所述过滤箱(11)通过管道一与处理装置主体(2)相连接，且管道一上设置有开关阀，所述过滤箱(11)内部装配有水泵一，所述处理装置主体(2)右端固定有管道二，且管道二装配在储水箱(31)左端，所述处理装置主体(2)通过管道二与储水箱(31)相连接，且管道二上设置有开关阀二，所述处理装置主体(2)内部安装有水泵二。
5.根据权利要求1所述的一种基于水生态系统的水处理装置，其特征在于：所述灯罩(32)、连接板(34)以及密封垫一(35)均设有两个，所述灯罩(32)对称设置在储水箱(31)内部，所述灯罩(32)内部均等距固定有至少两个消毒灯管(33)，所述连接板(34)均安装在管道二下侧，所述储水箱(31)通过至少两个螺栓二分别与两个连接板(34)相连接，所述灯罩(32)均安装在至少两个螺栓二内侧。
6.根据权利要求1所述的一种基于水生态系统的水处理装置，其特征在于：所述储水箱(31)右端固定有出水管，且出水管安装在连接板(34)下侧，且出水管上设置有开关阀三。
说明书
一种基于水生态系统的水处理装置
技术领域
本实用新型是一种基于水生态系统的水处理装置，属于水处理技术领域。
背景技术
水处理包括污水处理和饮用水处理两种，通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质，由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
在对污水进行处理之前，需要将污水中的杂质进行过滤，由于现有的水处理装置不具有缓冲结构，故污水落入过滤网上端时，污水产生的冲击力容易损坏过滤网，不仅容易影响处理工作的正常运行，且增加了处理所需的成本，其次，处理完成后，需要对处理得到的纯净水进行存储，由于现有的水处理装置不具有杀菌结构，故装置内壁上容易滋生细菌，从而容易对纯净水造成二次污染。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种基于水生态系统的水处理装置，以解决上述背景技术中提出的问题，本实用新型具有杀菌功能，安全可靠，处理效率高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于水生态系统的水处理装置，包括缓冲组件、处理装置主体以及杀菌组件，所述处理装置主体设置在缓冲组件右端，所述杀菌组件装配在处理装置主体右端，所述缓冲组件包括过滤箱、缓冲箱、连接盒、活性炭滤芯以及过滤网，所述过滤箱内部固定有缓冲箱，所述缓冲箱下端设置有连接盒，所述连接盒装配在过滤箱内部，且延伸至过滤箱左端，所述连接盒内部固定有活性炭滤芯，所述连接盒内部装配有过滤网，所述过滤网设置在活性炭滤芯下端，所述活性炭滤芯以及过滤网均装配在过滤箱内部，所述杀菌组件包括储水箱、灯罩、消毒灯管、连接板以及密封垫一，所述灯罩设置在储水箱内部，且延伸至储水箱外端，所述灯罩内部固定有消毒灯管，所述灯罩外端装配有连接板，所述连接板内端设置有密封垫一，所述密封垫一固定在灯罩外端，所述密封垫一装配在储水箱外端。
进一步地，所述缓冲箱上端设置有进水管，所述缓冲箱下端开设有出水口，且出水口内部装配有密封垫二，且密封垫二延伸至出水口右端，且密封垫二内部固定有挡块，且密封垫二右端设置有电动缸，且电动缸穿过密封垫二与挡块相连接，且密封垫二以及电动缸均设置在缓冲箱内部。
进一步地，所述连接盒左端固定有挡板，且挡板右端装配有密封垫三，且密封垫三固定在连接盒外端，且密封垫三设置在过滤箱左端，所述过滤箱通过至少两个螺栓一与挡板相连接，所述连接盒安装在至少两个螺栓一内侧。
进一步地，所述过滤箱右端设置有管道一，且管道一装配在处理装置主体左端，且管道一安装在连接盒下侧，所述过滤箱通过管道一与处理装置主体相连接，且管道一上设置有开关阀，所述过滤箱内部装配有水泵一，所述处理装置主体右端固定有管道二，且管道二装配在储水箱左端，所述处理装置主体通过管道二与储水箱相连接，且管道二上设置有开关阀二，所述处理装置主体内部安装有水泵二。
进一步地，所述灯罩、连接板以及密封垫一均设有两个，所述灯罩对称设置在储水箱内部，所述灯罩内部均等距固定有至少两个消毒灯管，所述连接板均安装在管道二下侧，所述储水箱通过至少两个螺栓二分别与两个连接板相连接，所述灯罩均安装在至少两个螺栓二内侧。
进一步地，所述储水箱右端固定有出水管，且出水管安装在连接板下侧，且出水管上设置有开关阀三。
本实用新型的有益效果：本实用新型的一种基于水生态系统的水处理装置，本实用新型通过增加过滤箱、缓冲箱、连接盒、活性炭滤芯以及过滤网，该设计可以对污水的冲击力进行缓冲，从而防止过滤网以及活性炭滤芯在冲击力的作用下发生损坏，有效的延长了本实用新型的使用寿命，从而保证处理工作的正常进行，解决了现有的水处理装置不具有缓冲结构，污水落入过滤网上端时，污水产生的冲击力容易损坏过滤网的弊端。
本实用新型通过增加储水箱、灯罩、消毒灯管、连接板以及密封垫一，该设计可以实现杀菌功能，从而防止储水箱内部滋生细菌，进而防止对储水箱内部的纯净水造成二次污染，进而保持储水箱内部水源的质量，解决了现有的水处理装置内壁上容易滋生细菌，从而容易对处理后得到的纯净水造成二次污染的问题。
因增加密封垫二、挡块以及电动缸，该设计便于打开以及关闭出水口，因增加挡板、密封垫三以及螺栓一，该设计便于对连接盒内部的杂质进行清理，因增加螺栓二，该设计可以使连接板与储水箱连接紧固，本实用新型具有杀菌功能，安全可靠，处理效率高。
