申请日2018.01.13
公开(公告)日2018.11.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理池检修装置，包括处理池本体，所述处理池本体的形状为圆形，所述处理池本体的内中部固定连接有支撑底座，所述支撑底座的上方设置有凹槽，所述凹槽的上方固定连接有电机，所述电机的上方输出端固定连接有支撑板，所述支撑板的下方一侧固定安装有第一滑轮，所述支撑板的下方另一侧通过支撑腿固定安装有第二滑轮，所述电机的上方两侧固定连接有支撑台，所述支撑台上设置有第一滑道，所述第一滑道与第一滑轮之间滑动连接，所述处理池本体的内侧壁上固定连接有固定座，所述固定座的上方设置有第二滑道，所述第二滑轮固定在支撑腿的下端，该实用新型设计合理，方便进行检修，便于调整，值得大力推广。
权利要求书

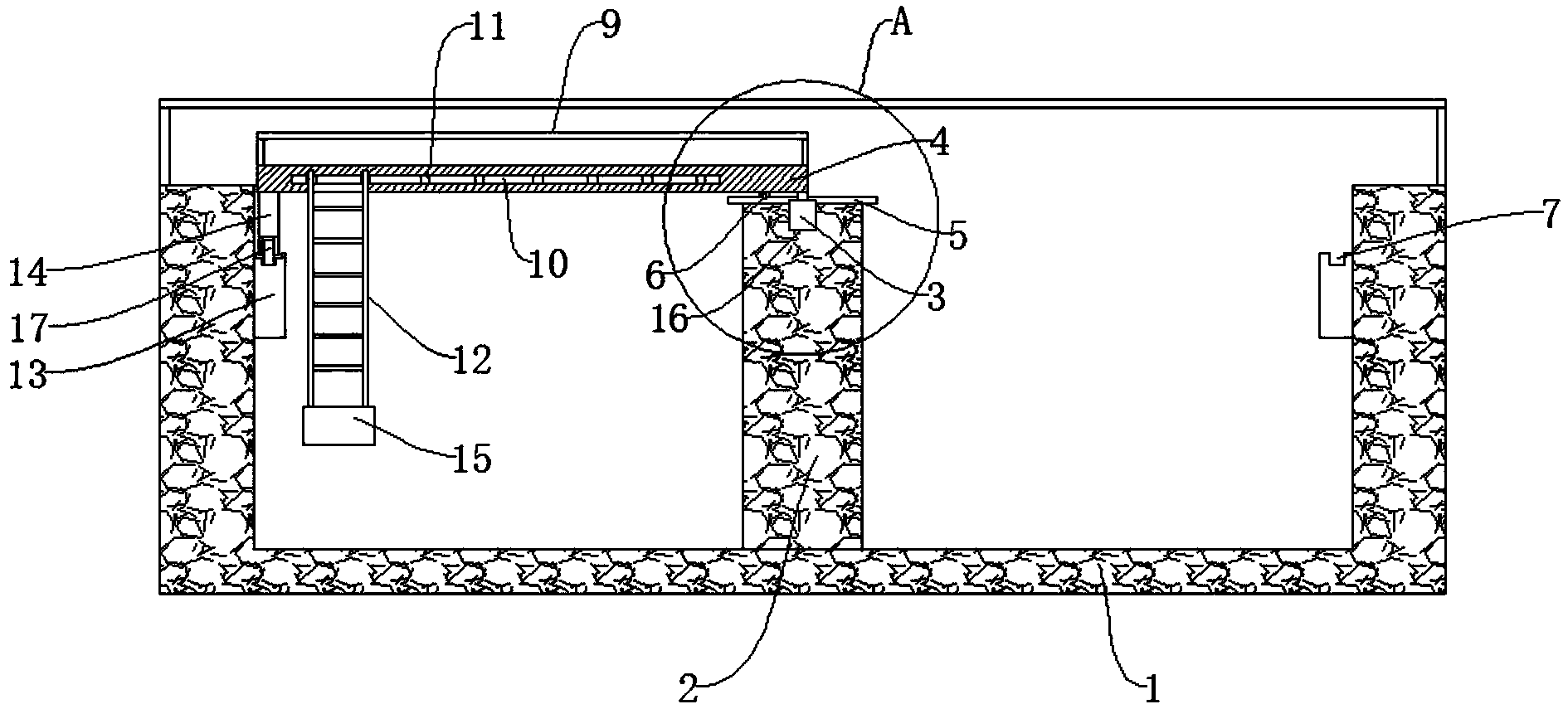

1.一种污水处理池检修装置，包括处理池本体(1)，其特征在于：所述处理池本体(1)的形状为圆形，所述处理池本体(1)的内中部固定连接有支撑底座(2)，所述支撑底座(2)的上方设置有凹槽(16)，所述凹槽(16)的上方固定连接有电机(3)，所述电机(3)的上方输出端固定连接有支撑板(4)，所述支撑板(4)的下方一侧固定安装有第一滑轮(8)，所述支撑板(4)的下方另一侧通过支撑腿(14)固定安装有第二滑轮(17)，所述电机(3)的上方两侧固定连接有支撑台(5)，所述支撑台(5)上设置有第一滑道(6)，所述第一滑道(6)与第一滑轮(8)之间滑动连接，所述处理池本体(1)的内侧壁上固定连接有固定座(13)，所述固定座(13)的上方设置有第二滑道(7)，所述第二滑道(7)与第二滑轮(17)之间滑动连接，所述第二滑轮(17)固定在支撑腿(14)的下端。
2.根据权利要求1所述的一种污水处理池检修装置，其特征在于：所述支撑板(4)的上方固定连接有护栏(9)。
3.根据权利要求1所述的一种污水处理池检修装置，其特征在于：所述支撑板(4)的上表面设置有防滑纹路。
4.根据权利要求1所述的一种污水处理池检修装置，其特征在于：所述支撑板(4)的侧边固定安装有固定板(10)。
5.根据权利要求4所述的一种污水处理池检修装置，其特征在于：所述固定板(10)上均匀设置有挂钩(11)，所述挂钩(11)上连接有梯子(12)。
6.根据权利要求5所述的一种污水处理池检修装置，其特征在于：所述梯子(12)的下方固定连接有站台(15)。
说明书
一种污水处理池检修装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理池检修装置。
背景技术
随着社会城市化、科技化、人性化的发展，人民生活水平得到了蓬勃的发展，越来越多的生活用水被利用和排放，随之而来的是环保设备使用量的增加和生活污水污染问题的彰显;而随着人性化理念的普及，及新型和谐社会的构成，设计一种生活污水处理装置是非常必要的;污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。现有的污水处理池不方便检修，因此，发明一种污水处理池检修装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种污水处理池检修装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理池检修装置，包括处理池本体，所述处理池本体的形状为圆形，所述处理池本体的内中部固定连接有支撑底座，所述支撑底座的上方设置有凹槽，所述凹槽的上方固定连接有电机，所述电机的上方输出端固定连接有支撑板，所述支撑板的下方一侧固定安装有第一滑轮，所述支撑板的下方另一侧通过支撑腿固定安装有第二滑轮，所述电机的上方两侧固定连接有支撑台，所述支撑台上设置有第一滑道，所述第一滑道与第一滑轮之间滑动连接，所述处理池本体的内侧壁上固定连接有固定座，所述固定座的上方设置有第二滑道，所述第二滑道与第二滑轮之间滑动连接，所述第二滑轮固定在支撑腿的下端。
优选的，所述支撑板的上方固定连接有护栏。
优选的，所述支撑板的上表面设置有防滑纹路。
优选的，所述支撑板的侧边固定安装有固定板。
优选的，所述固定板上均匀设置有挂钩，所述挂钩上连接有梯子。
优选的，所述梯子的下方固定连接有站台。
与现有技术相比，本实用新型的有益效果如下：该污水处理池检修装置，通过设置的处理池本体，处理池本体的形状为圆形，在处理池本体的内中部固定连接有支撑底座，在支撑底座的上方设置有凹槽，凹槽的上方固定连接有电机，电机的上方输出端固定连接有支撑板，电机方便驱动支撑板的旋转，在支撑板的下方一侧固定安装有第一滑轮，支撑板的下方另一侧通过支撑腿固定安装有第二滑轮，电机的上方两侧固定连接有支撑台，支撑台上设置有第一滑道，第一滑道与第一滑轮之间滑动连接，在处理池本体的内侧壁上固定连接有固定座，在固定座的上方设置有第二滑道，第二滑道与第二滑轮之间滑动连接，方便在处理池本体上旋转，该实用新型设计合理，方便进行检修，便于调整，值得大力推广。
