有色金属矿污水净化技术

发布时间:2019-4-15 9:25:17  中国污水处理工程网

  申请日2017.12.11

  公开(公告)日2018.08.14

  IPC分类号B01D29/56

  摘要

  本实用新型公开了一种有色金属矿污水净化装置,包括净化装置本体、第一污水进口、第二污水进口、矿污水箱、矿污水管、水泵、搅拌电机、搅拌架、上过滤网、中过滤网、下过滤网、第一防水橡胶圈、第二防水橡胶圈、门、净化水腔室和净化水收集箱,所述净化装置本体一侧设置有矿污水箱,所述矿污水箱内部设置有水泵,所述水泵一端设置有矿污水管,所述矿污水管一端设置有第二污水进口,所述第二污水进口两端均设置有搅拌电机,所述净化装置本体内部上方设置有上过滤网,所述上过滤网下方设置有中过滤网,所述中过滤网下方设置有下过滤网,所述中过滤网之间交错排列,增加了矿污水和过滤网之间的接触面积,提高了过滤效率。




  权利要求书

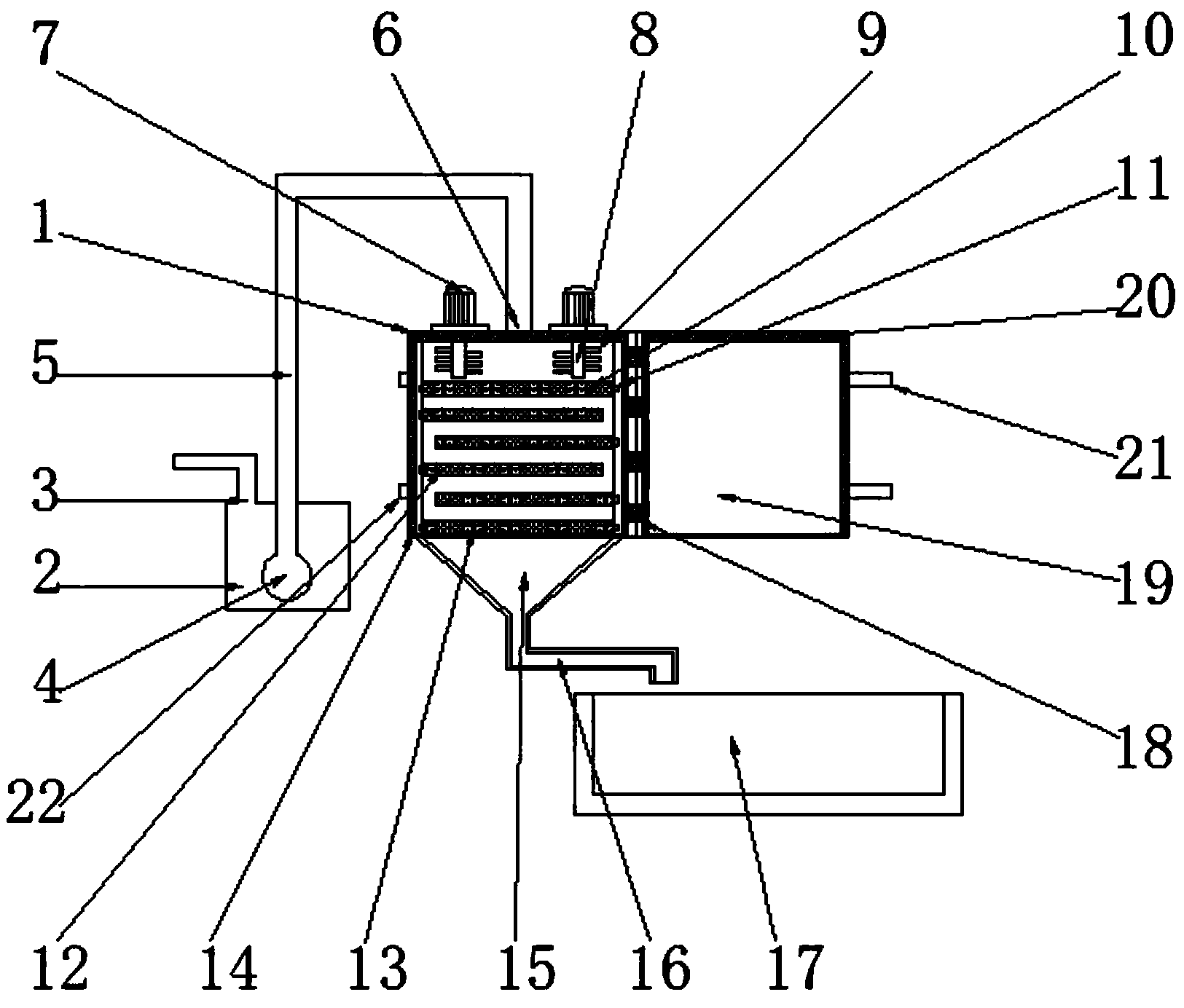

  1.一种有色金属矿污水净化装置,包括净化装置本体(1)、矿污水箱(2)、第一污水进口(3)、水泵(4)、矿污水管(5)、第二污水进口(6)、搅拌电机(7)、搅拌轴(8)、搅拌架(9)、上过滤网(10)、过滤网固定轴(11)、中过滤网(12)、下过滤网(13)、第一防水橡胶圈(14)、净化水腔室(15)、净化水出水管(16)、净化水箱(17)、铰链(18)、门(19)、第二防水橡胶圈(20)、母扣(21)和子扣(22),其特征在于:所述净化装置本体(1)一侧设置有矿污水箱(2),所述矿污水箱(2)顶端设置有第一污水进口(3),所述矿污水箱(2)内部设置有水泵(4),所述水泵(4)一端设置有矿污水管(5),所述矿污水管(5)一端设置有第二污水进口(6),所述第二污水进口(6)两端均设置有搅拌电机(7),所述搅拌电机(7)一端设置有搅拌轴(8),所述搅拌轴(8)外侧设置有搅拌架(9),所述净化装置本体(1)内部上方设置有上过滤网(10),所述上过滤网(10)两端均设置有过滤网固定轴(11),所述上过滤网(10)下方设置有中过滤网(12),所述中过滤网(12)下方设置有下过滤网(13),所述净化装置本体(1)外侧设置有第一防水橡胶圈(14),所述下过滤网(13)下方设置有净化水腔室(15),所述净化水腔室(15)底端设置有净化水出水管(16),所述净化水出水管(16)下方设置有净化水箱(17),所述净化装置本体(1)一侧设置有铰链(18),所述铰链(18)一端设置有门(19),所述门(19)外侧设置有第二防水橡胶圈(20),所述门(19)一侧设置有母扣(21),所述净化装置本体(1)另一侧设置有子扣(22)。

  2.根据权利要求1所述的一种有色金属矿污水净化装置,其特征在于:所述中过滤网(12)之间交错排列。

  3.根据权利要求1所述的一种有色金属矿污水净化装置,其特征在于:所述门(19)为一种玻璃材质的构件。

  4.根据权利要求1所述的一种有色金属矿污水净化装置,其特征在于:所述搅拌电机(7)和水泵(4)均与电源电性连接。

  5.根据权利要求1所述的一种有色金属矿污水净化装置,其特征在于:所述中过滤网(12)一端设置有过滤网固定轴(11)。

  说明书

  一种有色金属矿污水净化装置

  技术领域

  本实用新型涉及冶金领域,具体为一种有色金属矿污水 净化装置。

  背景技术

  随着科技的进步,社会的发展,工业化的发展,导致环境的污染越来越严重,现代的人们已经认识到,人类只有一个地球,所以开始保护我们共同的家园,在冶金领域中,会产生大量的含有有色金属的矿污水,这些污水如果排放到河流中,将会是对地球环境的一大致命的威胁,所以,人们研发了一种有色金属矿污水净化装置,但是传统的有色金属矿污水净化装置中,污水与过滤网之间的接触面积较小,过滤效率较低,且过滤网无法更换,长时间使用之后,过滤矿污水的作用会变差,所以,人们急需一种新型的有色金属矿污水净化装置来解决上述问题。

  实用新型内容

  本实用新型提供一种有色金属矿污水净化装置,可以有效解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种有色金属矿污水净化装置,包括净化装置本体、矿污水箱、第一污水进口、水泵、矿污水管、第二污水进口、搅拌电机、搅拌轴、搅拌架、上过滤网、过滤网固定轴、中过滤网、下过滤网、第一防水橡胶圈、净化水腔室、净化水出水管、净化水箱、铰链、门、第二防水橡胶圈、母扣和子扣,所述净化装置本体一侧设置有矿污水箱,所述矿污水箱顶端设置有第一污水进口,所述矿污水箱内部设置有水泵,所述水泵一端设置有矿污水管,所述矿污水管一端设置有第二污水进口,所述第二污水进口两端均设置有搅拌电机,所述搅拌电机一端设置有搅拌轴,所述搅拌轴外侧设置有搅拌架,所述净化装置本体内部上方设置有上过滤网,所述上过滤网两端均设置有过滤网固定轴,所述上过滤网下方设置有中过滤网,所述中过滤网下方设置有下过滤网,所述净化装置本体外侧设置有第一防水橡胶圈,所述下过滤网下方设置有净化水腔室,所述净化水腔室底端设置有净化水出水管,所述净化水出水管下方设置有净化水箱,所述净化装置本体一侧设置有铰链,所述铰链一端设置有门,所述门外侧设置有第二防水橡胶圈,所述门一侧设置有母扣,所述净化装置本体另一侧设置有子扣。

  优选的,所述中过滤网之间交错排列。

  优选的,所述门为一种玻璃材质的构件。

  优选的,所述搅拌电机和水泵均与电源电性连接。

  优选的,所述中过滤网一端设置有过滤网固定轴。

  与现有技术相比,本实用新型的有益效果:本实用新型结构科学合理,使用安全方便,设置有搅拌电机、搅拌轴和搅拌架,可以对即将过滤的有色金属矿污水进行搅拌操作,使矿污水中的有色金属更加的均匀,在过滤的时候,可以与过滤网充分的接触,提高了过滤的效率,设置有过滤网固定轴,可以对过滤网进行固定,且方便更换,防止长时间的使用,使过滤网的过滤作用降低,中过滤网之间交错排列,增加了矿污水与中过滤网的接触面积,提高了有色金属矿污水的过滤效果,设置有门,且门为一种玻璃材质的构件,可以直观的观察矿污水的过滤情况,设置有第一防水橡胶圈和第二防水橡胶圈,可以有效的防止矿污水渗漏。
