申请日2017.12.11
公开(公告)日2018.08.14
IPC分类号B01D29/03; B01D29/64
摘要
本实用新型公开了一种自洁式污水处理装置,包括进水管，所述进水管的一端安装有处理装置，所述进水管的内侧壁上对称安装有预设数量的安装杆，所述安装杆上共同安装有安装座，所述安装座的内部开设有安装腔，所述安装腔的内部安装有驱动电机，所述驱动电机的驱动端上安装有连接杆，且连接杆贯穿安装腔内部的底壁并延伸至安装座的下侧，所述连接杆的底端均安装有毛刷，所述进水管的外侧壁上插设有固定块，所述固定块的一端安装有过滤网，所述进水管的外侧壁上开设有与固定块位置对应的固定槽。本实用新型结构简单，便于操作，通过在进水管内设置自动旋转的毛刷对过滤网进行定时刷洗，避免过滤网堵塞，同时便于对过滤网进行更换，高效便捷。
权利要求书

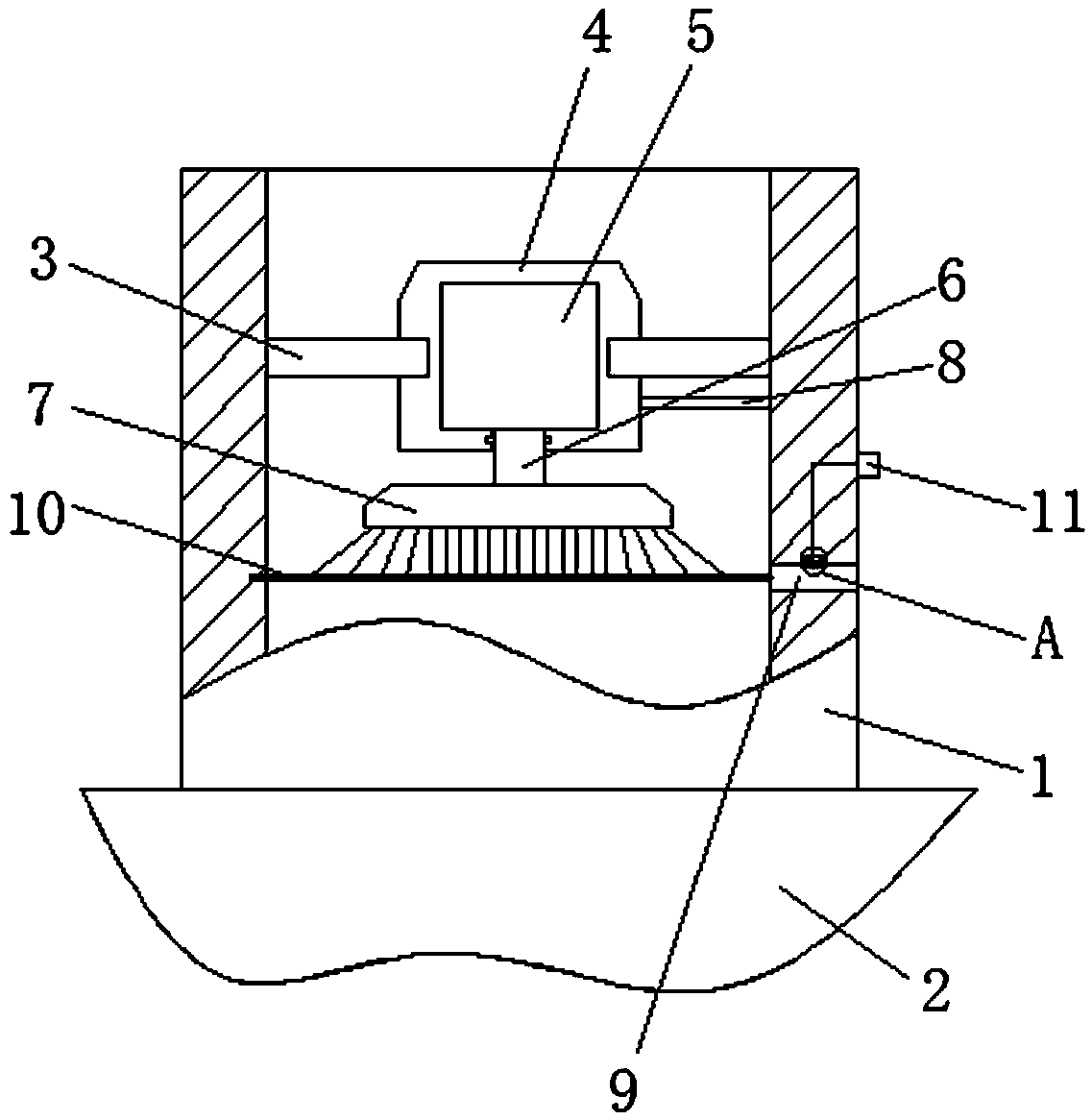

1.一种自洁式污水处理装置，包括进水管(1)，其特征在于：所述进水管(1)的一端安装有处理装置(2)，所述进水管(1)的内侧壁上对称安装有预设数量的安装杆(3)，所述安装杆(3)上共同安装有安装座(4)，所述安装座(4)的内部开设有安装腔，所述安装腔的内部安装有驱动电机(5)，所述驱动电机(5)的驱动端上安装有连接杆(6)，且连接杆(6)贯穿安装腔内部的底壁并延伸至安装座(4)的下侧，所述连接杆(6)的底端均安装有毛刷(7)，所述进水管(1)的外侧壁上插设有固定块(9)，所述固定块(9)的一端安装有过滤网(10)，且过滤网(10)位于进水管(1)的内部，所述进水管(1)的外侧壁上开设有与固定块(9)位置对应的固定槽，所述固定槽内部的顶壁上开设有安装口(12)，所述安装口(12)一侧的内侧壁上转动连接有卡杆(13)，所述固定槽内部的底壁上开设有与卡杆(13)相互配合的卡槽(15)。
2.根据权利要求1所述的一种自洁式污水处理装置，其特征在于：所述卡杆(13)远离卡槽(15)一侧的侧壁上连接有拉绳，且拉绳贯穿进水管(1)的侧壁并延伸至进水管(1)的外侧，所述拉绳远离卡杆(13)的一端安装有拉块。
3.根据权利要求1所述的一种自洁式污水处理装置，其特征在于：所述卡杆(13)远离卡槽(15)一侧的侧壁上连接有弹簧(14)，且弹簧(14)远离卡杆(13)的一端固定连接在安装口(12)的内侧壁上。
4.根据权利要求1所述的一种自洁式污水处理装置，其特征在于：所述进水管(1)的内侧壁上安装有通线管(8)，且通线管(8)与安装座(4)固定连接。
5.根据权利要求1所述的一种自洁式污水处理装置，其特征在于：所述安装座(4)的底壁上开设有与连接杆(6)位置对应的杆孔，所述连接杆(6)的外侧壁上安装有密封环，所述杆孔的内侧壁上开设有与密封环相互配合的密封槽。
6.根据权利要求1所述的一种自洁式污水 处理装置，其特征在于：所述进水管(1)的侧壁内开设有拉绳位置对应的绳孔。
说明书
一种自洁式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种自洁式污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理装置的接入管内一般都会安装过滤网对进入处理装置中的污水提前进行过滤，以免杂物进入影响处理装置正常工作，但长时间下来，过滤网上会积累很多杂物，杂物积累过多就会堵塞网眼，造成整个管道堵塞，需要对此做出改进。
发明内容
本实用新型的目的是为了解决现有技术中污水处理装置的进水管中的过滤网长时间使用会造成堵塞的问题，而提出的一种自洁式污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种自洁式污水处理装置，包括进水管，所述进水管的一端安装有处理装置，所述进水管的内侧壁上对称安装有预设数量的安装杆，所述安装杆上共同安装有安装座，所述安装座的内部开设有安装腔，所述安装腔的内部安装有驱动电机，所述驱动电机的驱动端上安装有连接杆，且连接杆贯穿安装腔内部的底壁并延伸至安装座的下侧，所述连接杆的底端均安装有毛刷，所述进水管的外侧壁上插设有固定块，所述固定块的一端安装有过滤网，且过滤网位于进水管的内部，所述进水管的外侧壁上开设有与固定块位置对应的固定槽，所述固定槽内部的顶壁上开设有安装口，所述安装口一侧的内侧壁上转动连接有卡杆，所述固定槽内部的底壁上开设有与卡杆相互配合的卡槽。
优选地，所述卡杆远离卡槽一侧的侧壁上连接有拉绳，且拉绳贯穿进水管的侧壁并延伸至进水管的外侧，所述拉绳远离卡杆的一端安装有拉块。
优选地，所述卡杆远离卡槽一侧的侧壁上连接有弹簧，且弹簧远离卡杆的一端固定连接在安装口的内侧壁上。
优选地，所述进水管的内侧壁上安装有通线管，且通线管与安装座固定连接。
优选地，所述安装座的底壁上开设有与连接杆位置对应的杆孔，所述连接杆的外侧壁上安装有密封环，所述杆孔的内侧壁上开设有与密封环相互配合的密封槽。
优选地，所述进水管的侧壁内开设有拉绳位置对应的绳孔。
本实用新型中，给驱动电机接上电线，打开电源，驱动电机带动毛刷旋转对过滤网进行刷洗，若过滤网使用时间较长而损坏，则拉动拉绳，卡杆即从卡槽内退出，即可通过固定块将过滤网取出，重新将新的过滤网插入进水管内，卡杆卡到卡槽内实现对过滤网的固定。本实用新型结构简单，便于操作，通过在进水管内设置自动旋转的毛刷对过滤网进行定时刷洗，避免过滤网堵塞，同时便于对过滤网进行更换，高效便捷。
