申请日2018.07.09
公开(公告)日2019.03.29
IPC分类号B02C19/22; B02C23/00
摘要
本实用新型涉及水处理技术领域，具体涉及一种破碎效率高的污水垃圾破碎装置，包括移动架、破碎箱本体和往复装置，所述移动架的底部设有滚轮，所述移动架的上部设有所述破碎箱本体，所述破碎箱本体的上部设有盖体，所述盖体的中部设有控制器，所述控制器的两端对称设有第一电机，所述第一电机的下部设有第一绞龙，所述第一绞龙的上端设有第一齿轮，所述第一齿轮的上端设有限位板，所述限位板的中部设有第二绞龙，所述第二绞龙的上端设有第二齿轮，所述第一齿轮、所述第二齿轮的底端设有转动板，所述第一电机的侧边设有进料口，所述转动板的下方设有储料盒;本实用新型可以对污水中的固体垃圾进行有效破碎，且收集方便。
权利要求书
1.一种破碎效率高的污水垃圾破碎装置，包括移动架、破碎箱本体和往复装置，其特征在于：所述移动架的底部设有滚轮，所述移动架的上部设有所述破碎箱本体，所述破碎箱本体的上部设有盖体，所述盖体的中部设有控制器，所述控制器的两端对称设有第一电机，所述第一电机的下部设有第一绞龙，所述第一绞龙的上端设有第一齿轮，所述第一齿轮的上端设有限位板，所述限位板的中部设有第二绞龙，所述第二绞龙的上端设有第二齿轮，所述第一齿轮、所述第二齿轮的底端设有转动板，所述第一电机的侧边设有进料口，所述转动板的下方设有储料盒，所述储料盒的底部设有限位框，所述限位框的内部设有限位桩，所述限位框的底部设有所述往复装置，所述往复装置包括限位架和移动板，所述限位架的内部设有所述移动板，所述移动板的两端设有滑块，所述移动板的内部设有空腔，所述破碎箱本体底部内壁的中部设有第二电机，所述第二电机的两侧对称设有固定板，所述第二电机的上端设有第三齿轮。
2.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述第二绞龙与所述限位板转动连接。
3.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述第一齿轮与所述第二齿轮啮合。
4.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述盖体与所述破碎箱本体通过螺纹连接。
5.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述限位框与所述限位架固定连接。
6.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述移动板通过所述滑块与所述限位架滑动连接。
7.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述第三齿轮与所述移动板的内壁啮合。
8.根据权利要求1所述的一种破碎效率高的污水垃圾破碎装置，其特征在于：所述控制器分别与所述第一电机、所述第二电机电性连接。
说明书
一种破碎效率高的污水垃圾破碎装置
技术领域
本实用新型涉及水处理技术领域，具体涉及一种破碎效率高的污水垃圾破碎装置。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。水处理是指为使水质达到一定使用标准而采取的物理、化学措施。饮用水的最低标准由环保部门制定。工业用水有自己的要求。水的温度、颜色、透明度、气味、味道等物理特性是判断水质好坏的基本标准。水的化学特性，如其酸碱度、所溶解的固体物浓度和氧气含量等，也是判断水质的重要标准。
水处理过程中经常遇到的问题就是固体垃圾的处理问题，传统的垃圾破碎装置破碎效率有限，且垃圾收集也不方便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种破碎效率高的污水垃圾破碎装置，可以对污水中的固体垃圾进行有效破碎，且收集方便。
本实用新型通过以下技术方案予以实现：

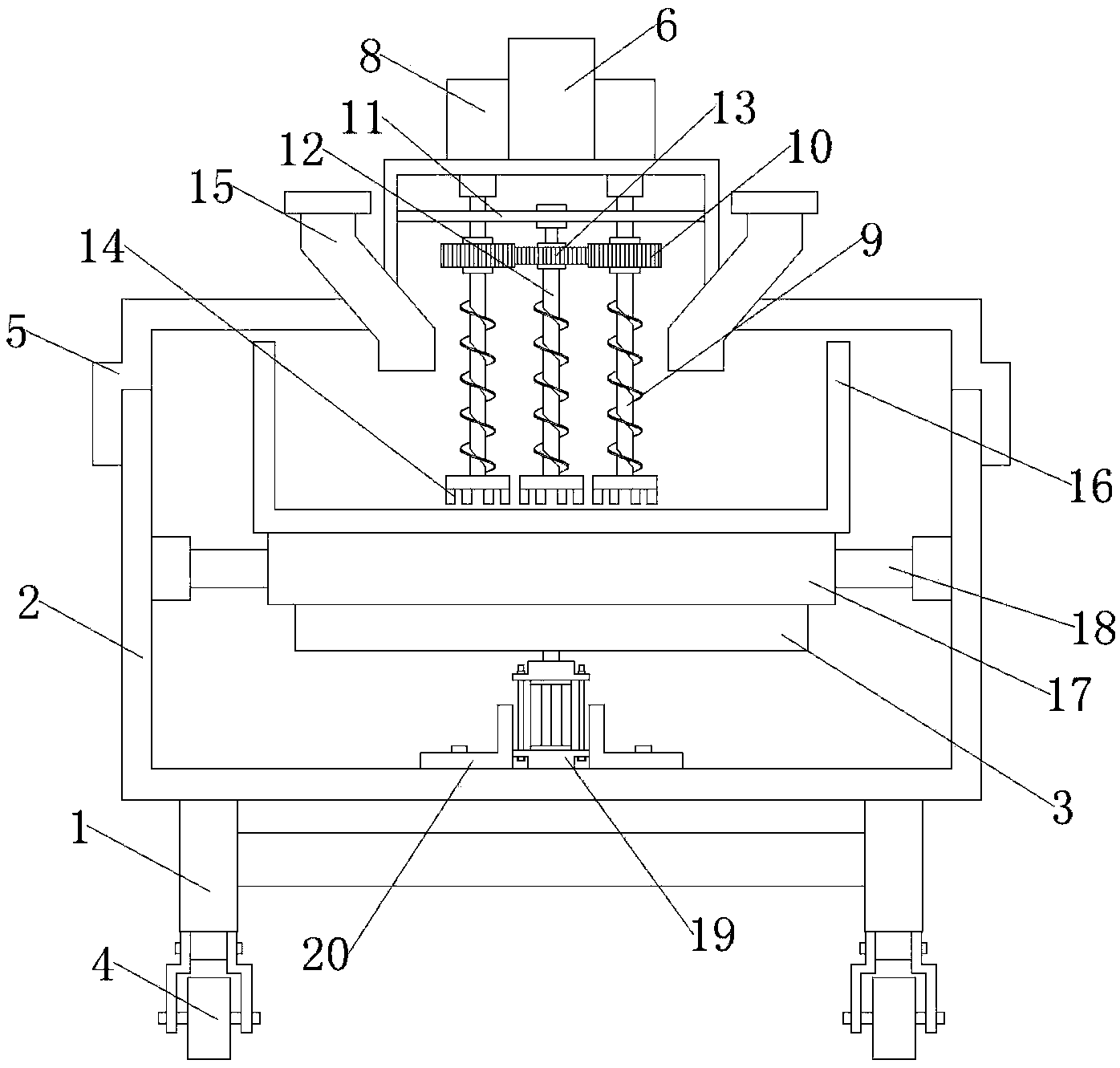

一种破碎效率高的污水垃圾破碎装置，包括移动架、破碎箱本体和往复装置，所述移动架的底部设有滚轮，所述移动架的上部设有所述破碎箱本体，所述破碎箱本体的上部设有盖体，所述盖体的中部设有控制器，所述控制器的两端对称设有第一电机，所述第一电机的下部设有第一绞龙，所述第一绞龙的上端设有第一齿轮，所述第一齿轮的上端设有限位板，所述限位板的中部设有第二绞龙，所述第二绞龙的上端设有第二齿轮，所述第一齿轮、所述第二齿轮的底端设有转动板，所述第一电机的侧边设有进料口，所述转动板的下方设有储料盒，所述储料盒的底部设有限位框，所述限位框的内部设有限位桩，所述限位框的底部设有所述往复装置，所述往复装置包括限位架和移动板，所述限位架的内部设有所述移动板，所述移动板的两端设有滑块，所述移动板的内部设有空腔，所述破碎箱本体底部内壁的中部设有第二电机，所述第二电机的两侧对称设有固定板，所述第二电机的上端设有第三齿轮。
优选的，所述第二绞龙与所述限位板转动连接。
优选的，所述第一齿轮与所述第二齿轮啮合。
优选的，所述盖体与所述破碎箱本体通过螺纹连接。
优选的，所述限位框与所述限位架固定连接。
优选的，所述移动板通过所述滑块与所述限位架滑动连接。
优选的，所述第三齿轮与所述移动板的内壁啮合。
优选的，所述控制器分别与所述第一电机、所述第二电机电性连接。
本实用新型的有益效果为：
使用时通过控制器控制第一电机、第二电机工作，将固体垃圾通过进料口转移至储料盒内部，第一电机工作带动第一绞龙、第一齿轮转动，第一齿轮转动带动第二齿轮、第二绞龙转动，第一绞龙、第二绞龙对储料盒内部的固体垃圾起破碎作用，同时转动板可以将底部的垃圾翻转至储料盒中部，第一绞龙、第二绞龙和转动板相互配合可以起到破碎充分的作用;第二电机工作带动第三齿轮转动，第三齿轮带动移动板运动，移动板在左右往复运动的同时也做前后运动，移动板运动通过滑块带动限位架运动，由于限位框与限位桩始终保持滑动连接，故限位架只能做左右往复运动，即限位架运动带动储料盒做左右往复运动，这种设置使第一绞龙、第二绞龙对储料盒内部的固体垃圾起到更加充分的破碎作用，破碎效率高。
