申请日2018.07.09
公开(公告)日2019.03.26
IPC分类号C02F1/78; C02F1/72
摘要
一种提高臭氧在废水中处理利用率的装置，包括臭氧发生器、臭氧催化氧化反应器、提升泵和回流泵，提升泵与臭氧催化氧化反应器进水口连接，臭氧发生器的臭氧出气口与臭氧催化氧化反应器的进气孔相连，回流泵进水口与臭氧催化氧化反应器出水口相连接，回流泵的出水管一端与臭氧催化氧化反应器进水口相连接，出水管另一端与出水阀门进水端相连。本装置采用水气逆流和出水回流提高臭氧利用率，减少臭氧投加量，大幅降低该工艺的投资和运行成本。
权利要求书

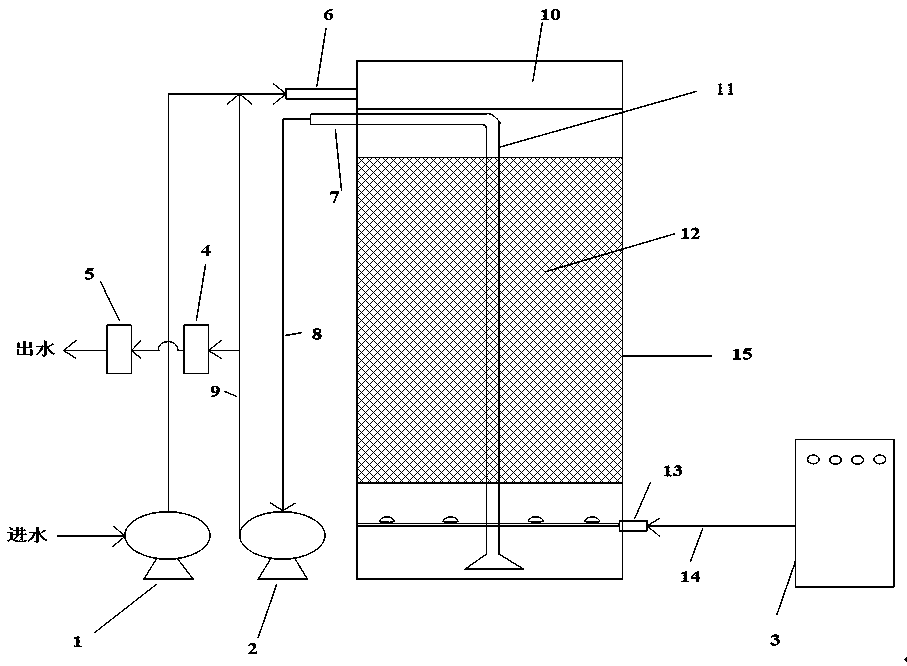

1.一种提高臭氧在废水中处理利用率的装置，包括臭氧发生器、臭氧催化氧化反应器、提升泵和回流泵，其特征在于：所述提升泵与臭氧催化氧化反应器进水口连接，臭氧发生器的臭氧出气口与臭氧催化氧化反应器的进气孔相连，回流泵进水口与臭氧催化氧化反应器出水口相连接，回流泵的出水管一端与臭氧催化氧化反应器进水口相连接，出水管另一端与出水阀门进水端相连。
2.按照权利要求1所述的装置，其特征在于：出水阀门出水端与流量计相连。
3.按照权利要求1所述的装置，其特征在于：所述臭氧催化氧化反应器的顶端为混合器。
4.按照权利要求3所述的装置，其特征在于：所述臭氧催化氧化反应器的底部为布气系统，所述布气系统包括曝气器。
5.按照权利要求4所述的装置，其特征在于：所述臭氧催化氧化反应器的混合器与布气系统之间充填有臭氧催化剂。
6.按照权利要求5所述的装置，其特征在于：所述臭氧催化剂为陶粒。
说明书
一种提高臭氧在废水中处理利用率的装置
技术领域
本实用新型涉及废水处理技术领域，尤其是涉及一种提高臭氧在废水处理中利用率的装置。
背景技术
近些年，随着经济的发展，各类废水对环境的污染加剧，特别是化工产品生产过程中排放的大多都是结构复杂、有毒有害和生物难以降解的有机物污染物质，处理的难度较大。
目前对于高难废水的处理方法是先经过预处理降解部分有机物，对废水中的长链、大环有机物开环断链，提高废水可生化性，然后进入生化处理系统通过较低的成本处理大部分有机物、氨氮等，但是此类废水经过这两种工艺处理难以达到排放指标，需经过深度处理才能达到排放要求。
污水深度处理，也称高级处理或三级处理。它是将二级处理出水再进一步进行物理、化学和生物处理，以便有效去除污水中各种不同性质的杂质，从而满足用户对水质的使用要求。深度处理常见的方法主要有活性炭吸附法、离子交换法、膜分离法、湿式氧化法、超临界湿式氧化法、电催化氧化法、辐射法、臭氧催化氧化法等，其中臭氧催化氧化法以高效率低成本的优势应用范围较广，常与曝气生物滤池连用，以取得更好的运行效果。
臭氧催化氧化是近年来发展起来的一种具有较强竞争力的新型高级氧化技术，它可以在常温常压下将那些性质稳定的有机物氧化，在难降解废水的处理中显示出了极大的优越性。该法的催化剂主要有贵金属系列、铜系列和稀土系列三大类。臭氧在水中的利用率对该工艺的运行效果有较大的影响，在常温下，O3在水中的溶解度大约在10mg/L左右，提高臭氧的利用率成为该技术的关键。提高臭氧利用率的方法有投加催化剂、H2O2、提高PH值、紫外辐射等，这些方法可明显提高臭氧的利用率，但是会增加工艺投资和运行成本。
发明内容
本实用新型的目的在于克服现有技术中存在的缺点，提供一种通过水气逆流和出水回流提高臭氧利用率的装置，以减少臭氧投加量，采用的技术方案是：一种提高臭氧在废水中处理利用率的装置，包括臭氧发生器、臭氧催化氧化反应器、提升泵和回流泵，其特征在于：所述提升泵与臭氧催化氧化反应器进水口连接，臭氧发生器的臭氧出气口与臭氧催化氧化反应器的进气孔相连，回流泵进水口与臭氧催化氧化反应器出水口相连接，回流泵的出水管一端与臭氧催化氧化反应器进水口相连接，出水管另一端与出水阀门进水端相连。
为计量流量，所述回流泵的出水阀门出水端与流量计相连。
通过设置在所述臭氧催化氧化反应器的顶端的混合器，混合废水由上而下均匀通过位于混合器和布气系统之间的臭氧催化氧化剂。
为获得分散均匀的臭氧，所述臭氧催化氧化反应器的底部为布气系统，所述布气系统包括曝气器。
为提高臭氧氧化能力，并尽量多的去除水中难以降解的有机物，所述臭氧催化剂为陶粒。
本实用新型的有益效果在于：1)本装置采用水气逆流和出水回流提高臭氧利用率，减少臭氧投加量，大幅降低该工艺的投资和运行成本;
2)废水处理效果好。回流废水大幅提高水中臭氧浓度，水气逆流增加臭氧转化率吧，增加臭氧的氧化能力，取得更好的废水处理效果。
3)二次污染小。一般反应器出水中含有大量的未能反应的臭氧，该部分臭氧进入空气对环境造成污染，降低出水中的臭氧含量可大幅减少二次污染。
