申请日2018.07.09
公开(公告)日2019.03.12
IPC分类号C02F9/02
摘要
本实用新型涉及环保技术领域，尤其为一种便于回收利用的污水处理装置，包括水箱，所述水箱内侧设置有过滤网，所述水箱下端面左侧设置有活性炭箱，所述水箱左侧设置有吸水囊，所述吸水囊上端设置有踩压板，所述吸水囊左侧上端连通有出水管，所述水箱右侧设置有支架，所述支架内侧设置有电动水泵，且电动水泵左端面与水箱右端面下侧连通，所述电动水泵上端设置有三通阀，且电动水泵上端与三通阀下端连通，所述三通阀上端设置有马桶水箱，本实用新型中，通过设置的水箱、过滤网、吸水囊、电动水泵和马桶水箱可以把生活用的污水收集起来再利用，这种设计构思新颖，设计科学，具有巨大的经济效益和广泛的市场前景，值得推广使用。
权利要求书
1.一种便于回收利用的污水处理装置，包括水箱(1)，其特征在于：所述水箱(1)上端面右侧开设有进水口(a)，所述水箱(1)前端面外侧上端铰链连接有水箱盖(2)，所述水箱盖(2)下侧设置有水位表(3)，且水位表(3)固定连接在水箱(1)前端面上，所述水箱(1)右端面内侧上端固定连接有过滤网架(4)，所述过滤网架(4)上滑动连接有过滤网(5)，所述水箱(1)下端面左侧设置有活性炭箱(6)，所述水箱(1)左侧设置有吸水囊(7)，且吸水囊(7)底端固定在地面内，所述水箱(1)、活性炭箱(6)和吸水囊(7)通过水管连通，所述吸水囊(7)下端面内侧滑动连接有阀球(17)，所述吸水囊(7)上端固定连接有踩压板(8)，所述吸水囊(7)左侧上端连通有出水管(9)，所述水箱(1)右侧设置有支架(10)，且支架(10)固定连接在墙面上，所述支架(10)内侧固定连接有电动水泵(11)，且电动水泵(11)左端面与水箱(1)右端面下侧连通，所述支架(10)右端面外侧固定连接有延迟断电继电器(12)，所述延迟断电继电器(12)右端面外侧固定连接有点控开关(13)，所述支架(10)上端设置有三通阀(14)，且电动水泵(11)上端与三通阀(14)下端连通，所述三通阀(14)上端连通有马桶水箱(15)，所述三通阀(14)右端连通有进水管(16)。
2.根据权利要求1所述的一种便于回收利用的污水处理装置，其特征在于：所述电动水泵(11)、延迟断电继电器(12)和点控开关(13)依次电性连接。
3.根据权利要求1所述的一种便于回收利用的污水处理装置，其特征在于：所述过滤网(5)与过滤网架(4)为可拆卸连接。
4.根据权利要求1所述的一种便于回收利用的污水处理装置，其特征在于：所述水箱盖(2)与水箱(1)连接处采用密封装置。
5.根据权利要求1所述的一种便于回收利用的污水处理装置，其特征在于：所述过滤网架(4)个数为2个，且呈对称设置。
说明书
一种便于回收利用的污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种便于回收利用的污水处理装置。
背景技术
水是地球上最常见的物质之一，是包括无机化合、人类在内所有生命生存的重要资源，也是生物体最重要的组成部分,水在生命演化中起到了重要作用,它是一种狭义不可再生，对于生物的成长水也是必须资源，生活上每天都会使用到水，但是地球上可食用的淡水资源确是极为有限，随着社会的发展，生活上、工业上和农业上的应用愈加广泛，因此，对水的需求日益增长。
现在社会人们生活中洗澡、洗菜、洗衣等生活用水普遍增多，但是对于这些生活产生的生活污水，特别在比较发达的地区，人们多数对生活也更讲究，水的使用也会更多，同时也会有大量生活污水，但是这些水完全可以回收利用，直接排到下水道内不仅浪费生态资源也加重家庭开销，因此，针对上述问题提出一种便于回收利用的污水处理装置。
实用新型内容
本实用新型的目的在于提供一种便于回收利用的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

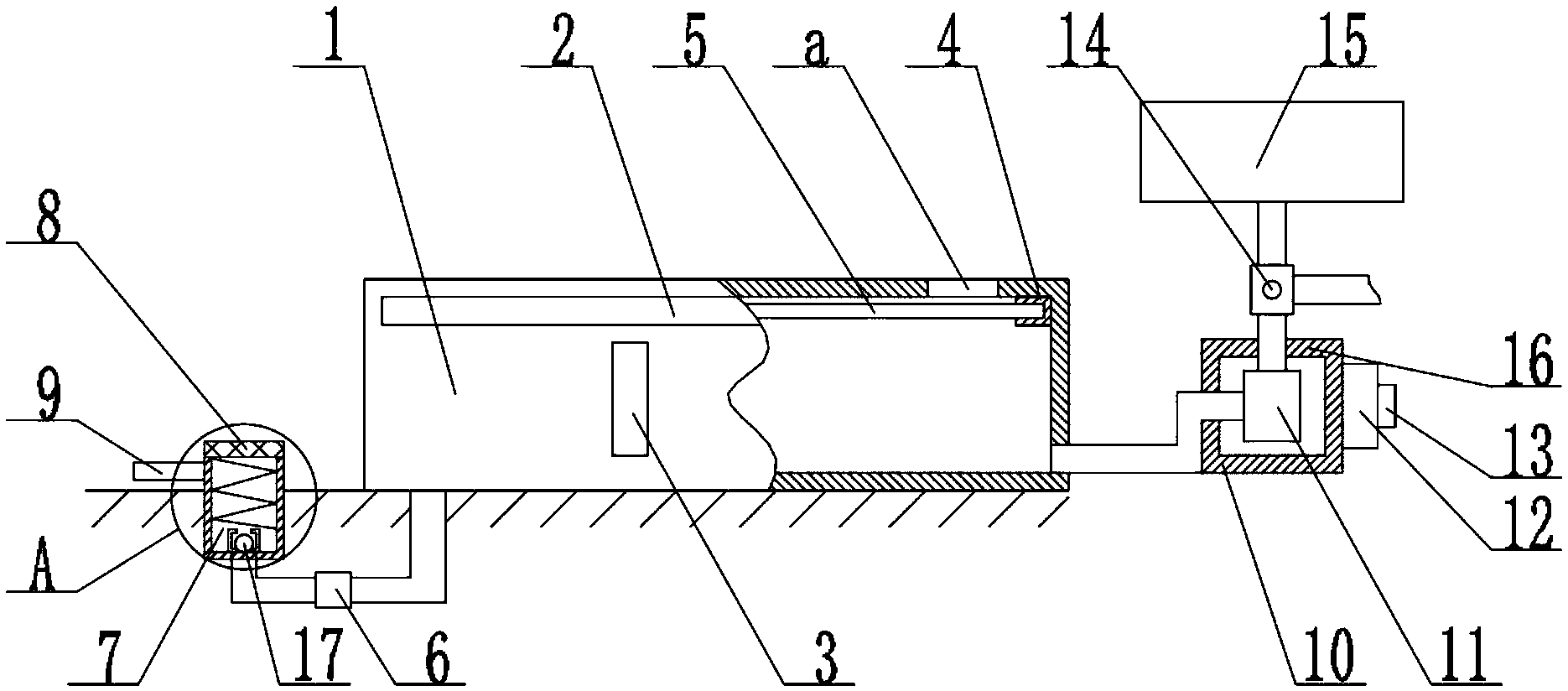

一种便于回收利用的污水处理装置，包括水箱，所述水箱上端面右侧开设有进水口，所述水箱前端面外侧上端铰链连接有水箱盖，所述水箱盖下侧设置有水位表，且水位表固定连接在水箱前端面上，所述水箱右端面内侧上端固定连接有过滤网架，所述过滤网架上滑动连接有过滤网，所述水箱下端面左侧设置有活性炭箱，所述水箱左侧设置有吸水囊，且吸水囊底端固定在地面内，所述水箱、活性炭箱和吸水囊通过水管连通，所述吸水囊下端面内侧滑动连接有阀球，所述吸水囊上端固定连接有踩压板，所述吸水囊左侧上端连通有出水管，所述水箱右侧设置有支架，且支架固定连接在墙面上，所述支架内侧固定连接有电动水泵，且电动水泵左端面与水箱右端面下侧连通，所述支架右端面外侧固定连接有延迟断电继电器，所述延迟断电继电器右端面外侧固定连接有点控开关，所述支架上端设置有三通阀，且电动水泵上端与三通阀下端连通，所述三通阀上端连通有马桶水箱，所述三通阀右端连通有进水管。
优选的，所述电动水泵、延迟断电继电器和点控开关依次电性连接。
优选的，所述过滤网与过滤网架为可拆卸装置。
优选的，所述水箱盖与水箱连接处采用密封装置。
优选的，所述过滤网架个数为2个，且呈对称设置。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的水箱、过滤网、电动水泵和马桶水箱，可以把收集的生活废水直接收集起来并对马桶水箱内蓄水，用来日常冲马桶。
2、本实用新型中，通过设置的吸水囊、踩压板和出水管可以通过人工按压把水从水箱内抽出来对拖把或是对地面马桶进行冲洗，这种设计构思新颖，设计科学，具有巨大的经济效益和广泛的市场前景，值得推广使用。
