申请日2018.07.09
公开(公告)日2019.02.26
IPC分类号C02F9/04; C02F103/10; C02F101/10
摘要
本实用新型涉及一种油田污水脱硫处理装置，包括污水池、曝气箱和臭氧发生器，本方案使用曝气氧化、物理过滤和臭氧杀菌三种方法结合对油田污水进行脱硫处理，在脱硫过程中，不仅没有引入其他物质，还降低了污水处理的成本;在曝气氧化中以空气作为原材料，降低了污水处理的成本，再者，以活性炭作为吸附物质，不会产生额外的物质，最后，利用臭氧发生器产生的臭氧对污水进行杀菌，使得处理的水可以代替清水资源直接回注地层或配制聚合物后回注地层，提高了水的利用率，节约了水资源。
权利要求书

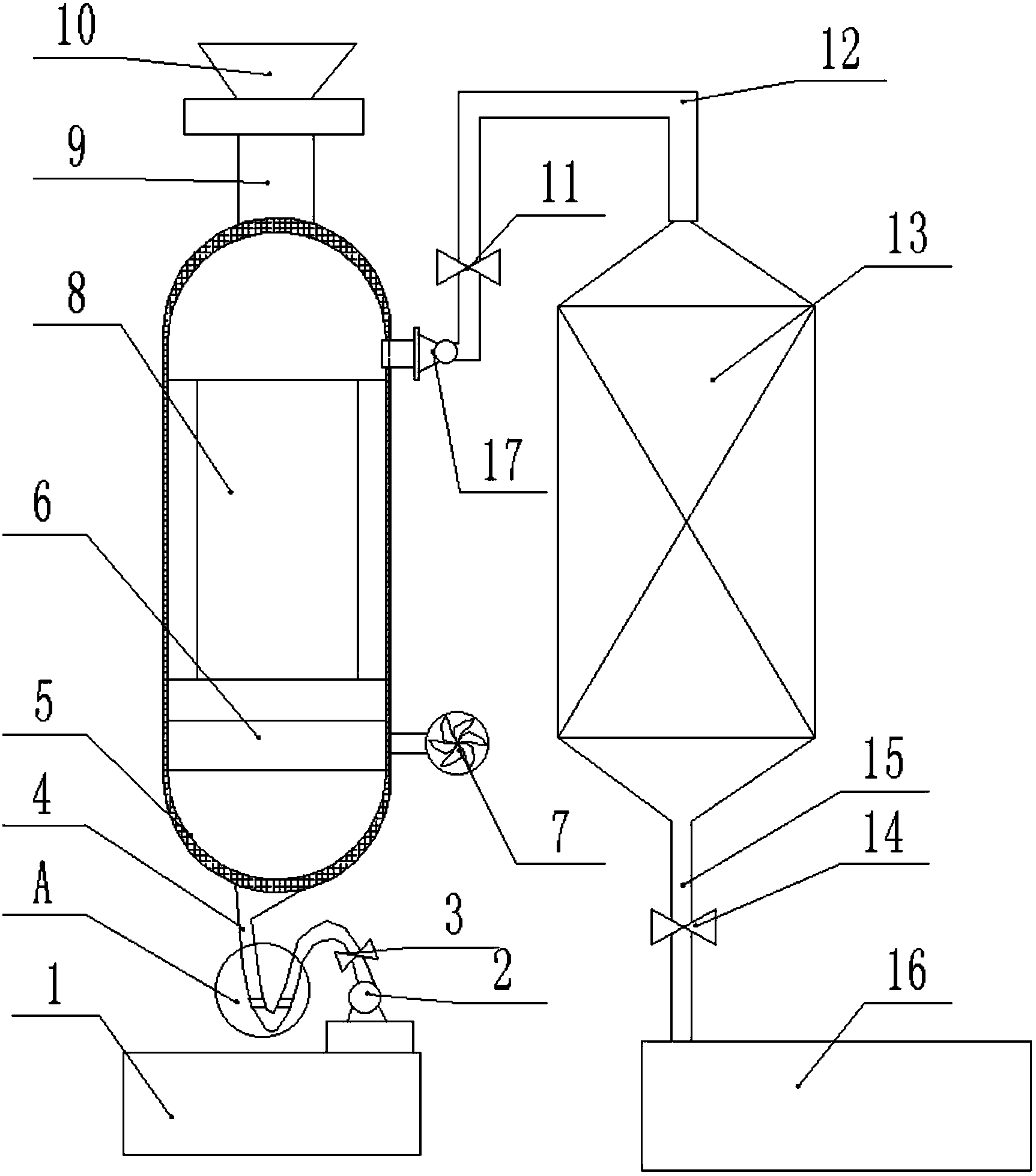

1.一种油田污水脱硫处理装置，其特征在于，包括污水池、曝气箱和臭氧发生器，所述污水池上端固定设置有第一水泵，所述第一水泵通过第一水管与曝气箱连接，所述曝气箱包括曝气箱外壳和曝气管，所述曝气箱内部设置有催化器，所述催化器下方设置有曝气管，所述曝气管通过进气口与鼓风机相连，所述曝气箱上端设置有气压阀和排气口，所述曝气箱右端开有通孔设置有出水口，所述出水口通过第二水管连接有臭氧发生器，所述臭氧发生器通过第三水管连接存水池。
2.根据权利要求1所述的一种油田污水脱硫处理装置，其特征在于，所述第一水管中间设置有接管，所述接管为“U”型，包括上接管和下接管，所述上接管内部设有过滤网，所述上接管和所述下接管之间螺纹连接，且连接处外套接有密封卡扣，所述密封卡扣以螺栓固定。
3.根据权利要求1所述的一种油田污水脱硫处理装置，其特征在于，所述催化器内设置有吸附腔，所述吸附腔呈六边形，所述吸附腔内均匀开有通孔，所述通孔内填空有活性炭。
4.根据权利要求1所述的一种油田污水脱硫处理装置，其特征在于，所述曝气管为波浪型，且所述曝气管表面开有若干均匀小孔。
5.根据权利要求1所述的一种油田污水脱硫处理装置，其特征在于，所述曝气箱的出水口设置有第二水泵，所述第二水泵一端和所述第二水管连接。
6.根据权利要求1所述的一种油田污水脱硫处理装置，其特征在于，所述第一水管、第二水管和第三水管上分别设置有第一阀门、第二阀门和第三阀门。
说明书
一种油田污水脱硫处理装置
技术领域
本实用新型涉及油田污水处理技术领域，具体涉及一种油田污水脱硫处理装置。
背景技术
中国油田分布广阔，遍及东北、华北、中南、西南、华中及东南沿海各地。目前，大部分油田已进入石油开采的中期和后期，采出原油的含水率已达70%～80%，有的油田甚至高达90%，油水分离后产生大量的含油污水。含油污水如果不经处理而直接排放，不仅会造成土壤、水源的污染，有时甚至会引起污油着火事故，威胁人民的生命安全，造成国家的经济损失，同时也会危害油田自身的利益。因此，如何开发出适合我国油田实际情况、高效经济的油田含油污水处理及回用技术，达到节能、降耗、保护环境、重复利用水资源的目的，成为油田水处理站改造和建立的重要问题。
油田的日常生产过程中每天都会产生大量的含硫污水，污水中的硫化氢有毒性、腐蚀性，并具有臭味，对环境造成极大的污染，最严重的是污水中的硫化氢能够造成管线和设备经常腐蚀穿孔，严重影响油田的正常运转，因此油田生产中站场、井场产生的含硫污水必须经过妥善的处理，在现用的油田污水脱硫装置中，多是通过加入试剂进行化学反应，但是在污水中加入的试剂在处理过程中虽然去除了硫化氢气体，但是引入了新的杂质，使得处理后的水不能循环使用，降低了水的利用率。
在申请号为CN201720501239.6，公开日为2017.11.28的专利中公开了一种油田污水硫化氢处理装置，包括污水处理罐、第一硫化氢脱除塔、第二硫化氢脱除塔和碱液储存罐，油田污水连通于所述污水处理罐，所述污水处理罐连通于所述第一硫化氢脱除塔，所述第一硫化氢脱除塔通过第二流液管连通于所述第二硫化氢脱除塔，所述碱液储存罐通过第一碱液注入管连通于所述污水处理罐和所述第一硫化氢脱除塔之间，所述碱液储存罐通过第二碱液注入管连通于所述第二硫化氢脱除塔，所述第二碱液注入管通过喷淋头连通于所述第二硫化氢脱除塔，所述第二硫化氢脱除塔还包括散液盘，所述喷淋头设置在所述散液盘的上方以向散液盘上喷淋碱液，所述第二流液管能够向散液盘上注入液体。本实用新型所述的油田污水硫化氢处理装置虽然脱硫效率高，但是添加的碱液是消耗品，使得处理成本增高，因此，需对该方案进行改进。
实用新型内容
本实用新型的一个主要目的在于克服现有技术中的至少一种缺陷，提供一种油田污水脱硫处理装置，主要解决现存的问题：
油田的日常生产过程中每天都会产生大量的含硫污水，污水中的硫化氢有毒性、腐蚀性，并具有臭味，对环境造成极大的污染，最严重的是污水中的硫化氢能够造成管线和设备经常腐蚀穿孔，严重影响油田的正常运转，因此油田生产中站场、井场产生的含硫污水必须经过妥善的处理，在现用的油田污水脱硫装置中，多是通过加入试剂进行化学反应，但是在污水中加入的试剂在处理过程中虽然去除了硫化氢气体，但是引入了新的杂质，使得处理后的水不能循环使用，降低了水的利用率。
为了实现上述技术方案，本实用新型采用以下技术方案：
根据本实用新型的一个方面，提供一种油田污水脱硫处理装置，包括污水池、曝气箱和臭氧发生器，所述污水池上端固定设置有第一水泵，所述第一水泵通过第一水管与曝气箱连接，所述曝气箱包括曝气箱外壳和曝气管，所述曝气箱内部设置有催化器，所述催化器下方设置有曝气管，所述曝气管通过进气口与鼓风机相连，所述曝气箱上端设置有气压阀和排气口，所述曝气箱右端开有通孔设置有出水口，所述出水口通过第二水管连接有臭氧发生器，所述臭氧发生器通过第三水管连接存水池。
根据本实用新型的一实施方式，所述第一水管中间设置有接管，所述接管为“U”型，包括上接管和下接管，所述上接管内部设有过滤网，所述上接管和所述下接管之间螺纹连接，且连接处外套接有密封卡扣，所述密封卡扣以螺栓固定。
根据本实用新型的一实施方式，所述催化器内设置有吸附腔，所述吸附腔呈六边形，所述吸附腔内均匀开有通孔，所述通孔内填空有活性炭。
根据本实用新型的一实施方式，所述曝气管为波浪型，且所述曝气管表面开有若干均匀小孔。
根据本实用新型的一实施方式，所述曝气箱的出水口设置有第二水泵，所述第二水泵一端和所述第二水管连接。
根据本实用新型的一实施方式，所述第一水管、第二水管和第三水管上分别设置有第一阀门、第二阀门和第三阀门。
由上述技术方案可知，本实用新型具备以下优点和积极效果中的至少之一：
本方案使用曝气氧化、物理过滤和臭氧杀菌三种方法结合对油田污水进行脱硫处理，在脱硫过程中，不仅没有引入其他物质，还降低了污水处理的成本。第一水管中接管的“U”型设计，不仅可以对污水中的固体物质进行过滤，上、下接管的螺纹连接使得接管方便更换和清理;在曝气氧化中以空气作为原材料，降低了污水处理的成本，曝气箱顶部的气压阀，可以对箱体内的压强进行调控;再者，以活性炭作为吸附物质，在吸附味道和颜色的同时不会产生额外的物质，最后，利用臭氧发生器产生的臭氧对污水进行杀菌，使得处理的水可以代替清水资源直接回注地层或配制聚合物后回注地层，提高了水的利用率，节约了水资源。
