申请日2018.07.09
公开(公告)日2019.02.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种移动式旋流污水处理反应器，包括集成式水箱和导流中心设备，所述集成式水箱分别由若干个区域段组成。该移动式旋流污水处理反应器，运行高效、持续稳定、容积负荷高，该工艺特别针对生活污水中的有机物，COD、氨氮、TP、SS等均有较高的去除效果，出水主要指标可达到一级排放标准，且好氧区采用快速大循环溶氧，进水进行大倍比的瞬间稀释，使得入口端与出口端的浓度差大大降低，这为细菌提供了相对稳定的宽松的生长环境，且能始终保持稳定的溶氧、水质、污泥浓度，从而更加有效地保证了污染物持续稳定的去除率，由于硝化阶段采用了强化生化，反硝化阶段又采用了高浓度污泥的技术，有效地提高了硝化及反硝化的去除速率。
权利要求书

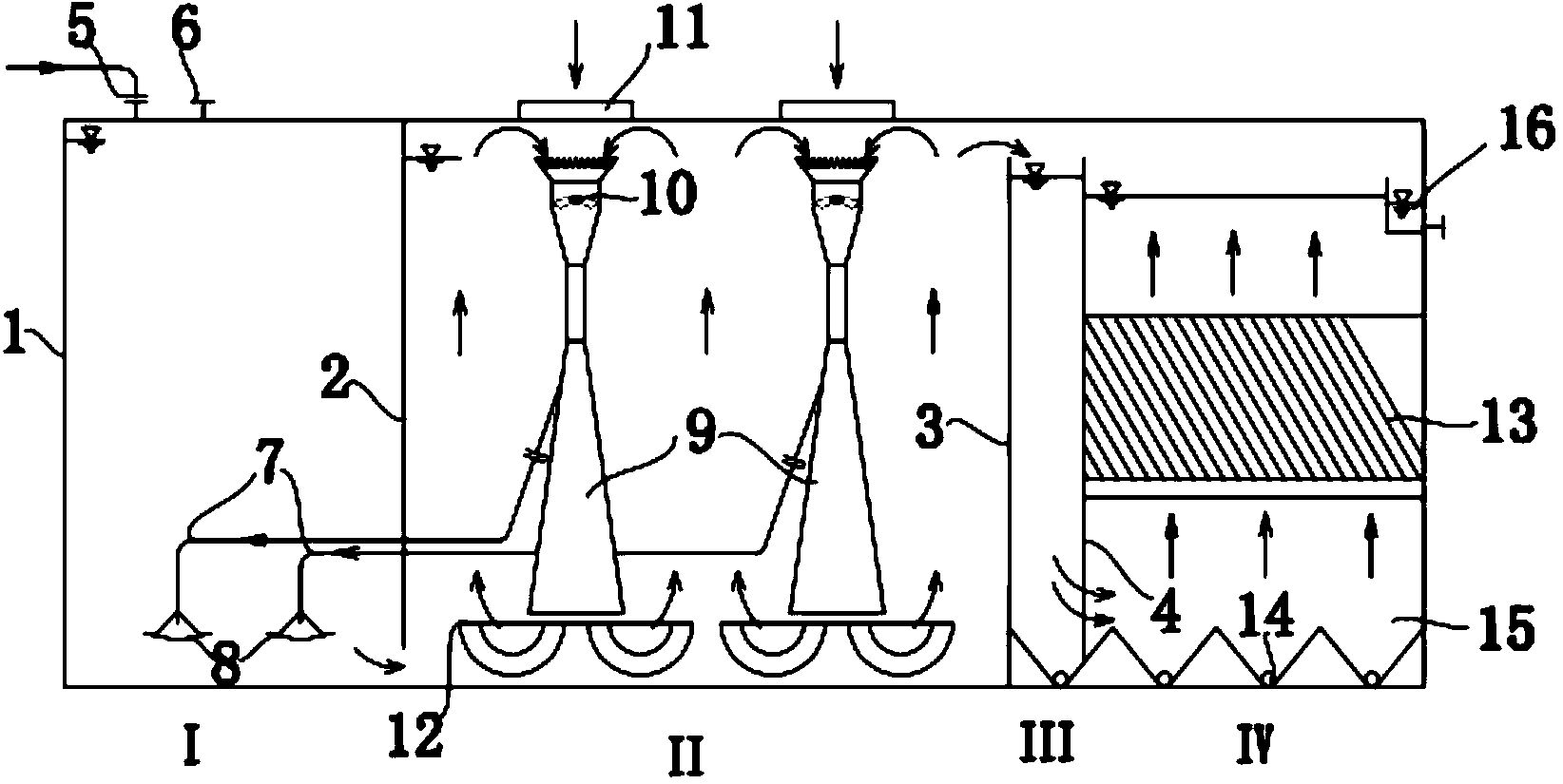

1.一种移动式旋流污水处理反应器，包括集成式水箱(1)和导流中心设备(9)，其特征在于：所述集成式水箱(1)分别由若干个区域段组成，I区为缺氧区、Ⅱ区为好氧区、Ⅲ区为配水槽，Ⅳ区为斜管或斜板沉淀区，原水进水进入I区，且I与Ⅱ用第一隔板(2)分隔，所述第一隔板(2)底部设有缺口为I区至Ⅱ区进水口，所述第一隔板(2)与第二隔板(3)间为好氧区，所述第二隔板(3)上部设有溢水堰，且配水槽内第三隔板(4)上口与第二隔板(3)溢水堰平齐，所述第三隔板(4)下部设有多个布水口，且配水槽混合液从第三隔板(4)下部布水口进入Ⅳ区的底部，且好氧区设有导流中心设备(9)及与之配套的推流器(10)、空气进气口(11)、下部导流器组合件(12)，同一Ⅱ区内可设置多个导流中心设备(9)及其配套件，且配水槽与沉淀区底部设有集泥斗(15)，所述集泥斗(15)底部设排泥管(14)，所述集泥斗(15)的上方设置有斜板沉降槽(13)，所述第三隔板(4)的顶部设置有出水堰(16);
所述集成式水箱(1)顶部进水口(5)进入I区上部向下流动，与从Ⅱ区混合液回流管(7)进入的回流液经反射板(8)相混合，原水与回流液初步混合后从第一隔板(2)底部进入Ⅱ区，I区顶部设有排气口(6)，以排出回流液中气体;
所述导流中心设备(9)上部为带齿形溢流堰的圆锥圈(21)，且圆锥圈(21)与推流器(10)和腔体(22)的上部短圆筒相接，推流器腔体(22)的下部锥形与喉管(23)相接，喉管(23)与扩散管(24)相接，扩散管(24)上部设有回流液接口(25)，回流液接口(25)与扩散管(24)上部通过一锥管(26)连接。
2.根据权利要求1所述的一种移动式旋流污水处理反应器，其特征在于：所述回流液接口(25)中心线与扩散管(24)中心线夹角不大于45°。
3.根据权利要求1所述的一种移动式旋流污水处理反应器，其特征在于：所述集成式水箱(1)内部各区水力梯度为I区>Ⅱ区>Ⅲ区>Ⅳ区，且出水堰(16)水位为最低。
说明书
一种移动式旋流污水处理反应器
技术领域
本实用新型属于污水处理技术领域，具体涉及一种移动式旋流污水处理反应器。
背景技术
随着我国经济的发展，人们生活水平的逐步提高，新农村建设要求，农家乐等旅游景区的快速发展，一些生活污水因处理不及时或得不到有效处理而排入低洼地、池塘、河道、湖泊，导致地下水污染或池塘、河道、湖泊水质恶化，甚至发黑发臭，严重影响周围居民的正常生活及生态环境。农家乐等旅游景区污水排放量季节性变化较大，而一些污水处理装置不适应这种变化，不达标的水就外排;另外一些污水处理装置，因操作复杂，运行成本高，或者因处理装置噪音大、不美观等因素影响而废弃不用，同时，一些受污染的地区建设污水处理装置，污水处理完毕该装置就废弃了，造成资源的浪费。
实用新型内容
本实用新型的目的在于提供一种移动式旋流污水处理反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种移动式旋流污水处理反应器，包括集成式水箱和导流中心设备，所述集成式水箱分别由若干个区域段组成，I区为缺氧区、Ⅱ区为好氧区、Ⅲ区为配水槽，Ⅳ区为斜管或斜板沉淀区，原水进水进入I区，且I与Ⅱ用第一隔板分隔，所述第一隔板底部设有缺口为I区至Ⅱ区进水口，所述第一隔板与第二隔板间为好氧区，所述第二隔板上部设有溢水堰，且配水槽内第三隔板上口与第二隔板溢水堰平齐，所述第三隔板下部设有多个布水口，且配水槽混合液从第三隔板下部布水口进入Ⅳ区的底部，且好氧区设有导流中心设备及与之配套的推流器、空气进气口、下部导流器组合件，同一Ⅱ区内可设置多个导流中心设备及其配套件，且配水槽与沉淀区底部设有集泥斗，所述集泥斗底部设排泥管，所述集泥斗的上方设置有斜板沉降槽，所述第三隔板的顶部设置有出水堰;
所述集成式水箱顶部进水口进入I区上部向下流动，与从Ⅱ区混合液回流管进入的回流液经反射板相混合，原水与回流液初步混合后从第一隔板底部进入Ⅱ区，I区顶部设有排气口，以排出回流液中气体;
所述导流中心设备上部为带齿形溢流堰的圆锥圈，且圆锥圈与推流器和腔体的上部短圆筒相接，推流器腔体的下部锥形与喉管相接，喉管与扩散管相接，扩散管上部设有回流液接口，回流液接口与扩散管上部通过一锥管连接。
优选的，所述回流液接口中心线与扩散管中心线夹角不大于45°。
优选的，所述集成式水箱内部各区水力梯度为I区>Ⅱ区>Ⅲ区>Ⅳ区，且出水堰水位为最低。
本实用新型的技术效果和优点：该移动式旋流污水处理反应器，运行高效、持续稳定、容积负荷高，该工艺特别针对生活污水中的有机物，COD、氨氮、TP、SS等均有较高的去除效果，出水主要指标可达到排放标准，且好氧区采用快速大循环溶氧，进水进行大倍比的瞬间稀释，使得入口端与出口端的浓度差大大降低，这为细菌提供了相对稳定的宽松的生长环境，且能始终保持稳定的溶氧、水质、污泥浓度，从而更加有效地保证了污染物持续稳定的去除率，由于硝化阶段采用了强化生化，反硝化阶段又采用了高浓度污泥的技术，有效地提高了硝化及反硝化的污泥浓度，与国外同类工艺相比，具有较高的容积负荷，而且缺氧/好氧工艺的耐负荷冲击能力强，当进水水质波动较大或污染物浓度较高时，本工艺均能维持正常运行，故操作管理也很简单，不存在污泥膨胀问题，另外流程简单，投资省，操作费用低，一体化结构A/O工艺将除碳、脱氮、除磷及沉淀等多个单元设置于同箱体中，极大地简化了工艺流程，该工艺是以废水中的有机物作为反硝化的碳源，故不需要再另加葡萄糖等昂贵的碳源;节省了占地面积，减少了管道投资，同时也使得运营管理方便，控制简单，供氧方式不再采用传统的风机供氧，装置运行噪音很低，集成式一体化结构可移动，方便运输，设备资源可持续利用。
