申请日2017.12.11
公开(公告)日2018.08.28
IPC分类号C02F1/78; C02F101/30
摘要

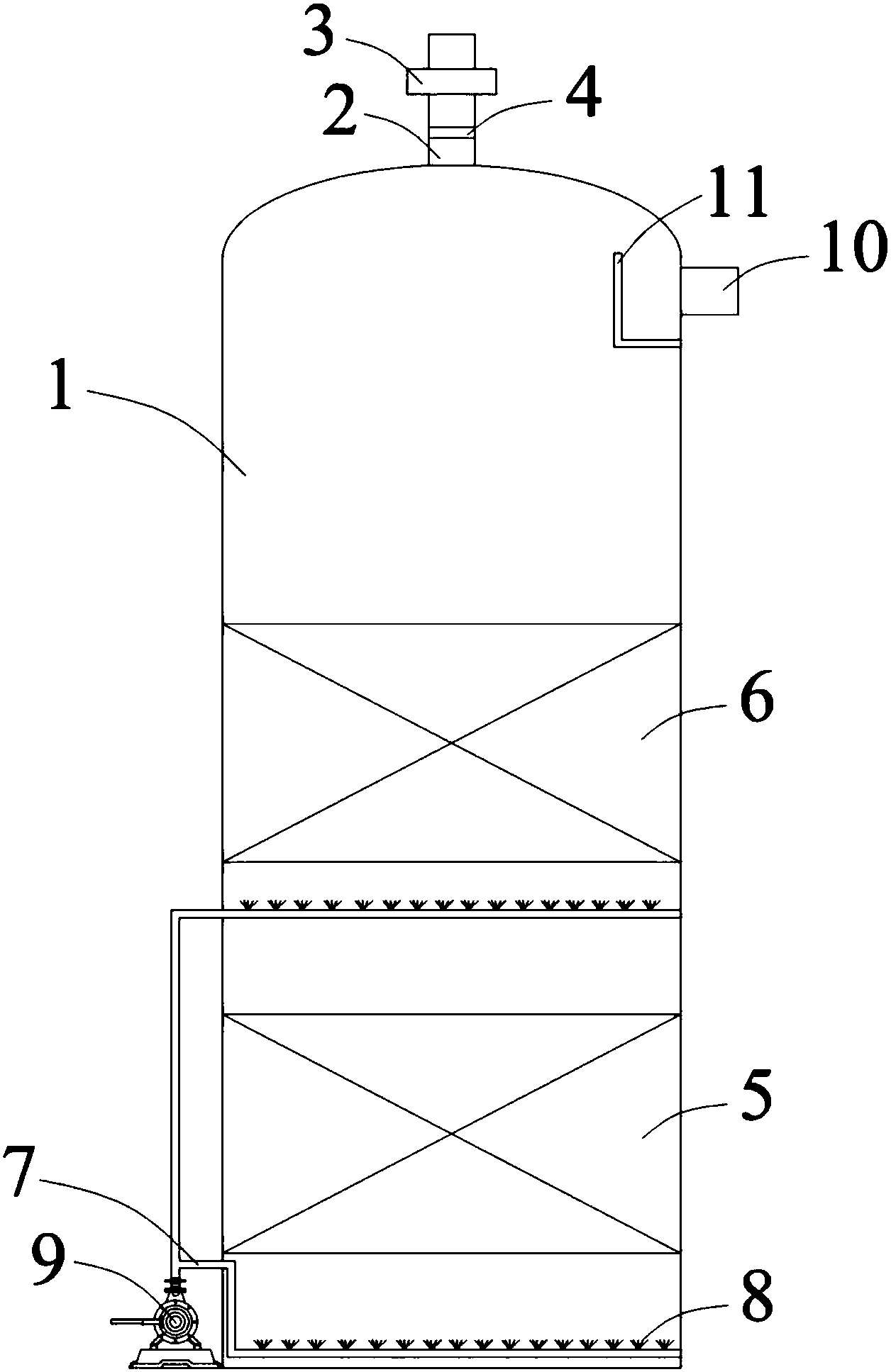

本实用新型涉及一种废水处理用臭氧接触反应装置，包括臭氧发生器、溶气泵、反应器及臭氧破坏器，所述溶气泵输入端连接待处理废水池和臭氧发生器，输出端连接溶气水管道;所述溶气水管道进入反应器内并分为第一溶气水管道和第二溶气水管道;所述反应器内自下向上布置催化剂层和填料层，所述第一溶气水管道置于催化剂层下方，所述第二溶气水管道置于填料层下方，且第一溶气水管道和第二溶气水管道上布置多个溶气释放器;所述反应器顶部侧壁上设置废水出口，反应器顶部设置尾气出口，且尾气出口与臭氧破坏器相连。本实用新型获得的废水处理用臭氧接触反应装置可有效提高臭氧与废水的混合效率以及臭氧利用率，使废水中污染物与臭氧接触反应更充分。
权利要求书
1.一种废水处理用臭氧接触反应装置，其特征在于：包括依次相连的臭氧发生器、溶气泵、反应器、及臭氧破坏器，所述溶气泵输入端经由管道分别与待处理废水池和臭氧发生器相连，输出端连接溶气水管道;所述溶气水管道进入反应器内部、并分设为第一溶气水管道和第二溶气水管道;所述反应器内部自下向上间隔布置催化剂层和填料层，所述第一溶气水管道置于催化剂层下方，所述第二溶气水管道置于填料层下方，且于第一溶气水管道和第二溶气水管道上均匀布置多个溶气释放器;所述反应器顶部侧壁上设置具有出水堰板的废水出口，反应器顶部还设置具有单向呼吸阀的尾气出口，且尾气出口与臭氧破坏器相连。
2.根据权利要求1所述的废水处理用臭氧接触反应装置，其特征在于：所述填料层包括与反应器内壁固连并呈水平设置的栅板、置于栅板上的丝网、置于丝网上的多孔填料、及位于多孔填料上方可活动连接于反应器内壁上的固定滤板。
3.根据权利要求1所述的废水 处理用臭氧接触反应装置，其特征在于：所述催化剂层包括与反应器内壁相连的呈水平布置的环形支撑板、置于环形支撑板上的滤板、置于滤板上由惰性颗粒物堆积而成的催化剂垫层、置于催化剂垫层上的催化剂床层、及位于催化剂床层上的可活动连接于反应器内壁上的固定滤板。
4.根据权利要求1所述的废水处理用臭氧接触反应装置，其特征在于：所述反应器侧壁上开设有用于对催化剂及填料进行装卸的通孔，且于通孔上设置密封盖。
5.根据权利要求1所述的废水处理用臭氧接触反应装置，其特征在于：所述溶气水管道位于反应器外部处设有压力表和压力调节阀。
说明书
废水处理用臭氧接触反应装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种废水处理用臭氧接触反应装置。
背景技术
我国是一个水资源极度缺乏的国家，且随着生产力的发展，技术水平的提高，人们对水资源的需求也越来越大，水资源短缺的压力也越来越大。而在大量的工业和生活用水之后，大量的废水也随之产生。废水不仅会污染生态环境，且水资源是不可再生资源，因此这就需要对废水进行处理，以使废水可得到再利用。废水处理是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用。其中，臭氧氧化法是利用臭氧的强氧化能力，使废水中的污染物氧化分解成低毒或无毒的化合物，使水质得到净化。它不仅可降低水中的BOD、COD，而且还可起脱色、除臭、除味、杀菌、杀藻等功能，使废水或者已经被污染的水源可以再次使用，对可持续发展有着重要的意义。因而，臭氧氧化法处理废水的技术愈来愈受到人们的重视。
实用新型内容
为了解决上述问题，本实用新型提供了一种废水处理用臭氧接触反应装置，该废水处理用臭氧接触反应装置可有效提高臭氧与废水的混合效率以及臭氧利用率，使废水中污染物与臭氧接触反应更充分，且设备投资和运行费用较低。
本实用新型采用的技术方案是：一种废水处理用臭氧接触反应装置，用于对废水进行净化处理，包括依次相连的臭氧发生器、溶气泵、反应器、及臭氧破坏器，所述溶气泵输入端经由管道分别与待处理废水池和臭氧发生器相连，输出端连接溶气水管道;所述溶气水管道进入反应器内部、并分设为第一溶气水管道和第二溶气水管道;所述反应器内部自下向上间隔布置催化剂层和填料层，所述第一溶气水管道置于催化剂层下方，所述第二溶气水管道置于填料层下方，且于第一溶气水管道和第二溶气水管道上均匀布置多个溶气释放器;所述反应器顶部侧壁上设置具有出水堰板的废水出口，反应器顶部还设置具有单向呼吸阀的尾气出口，且尾气出口与臭氧破坏器相连。
作为对上述技术方案的进一步限定，所述填料层包括与反应器内壁固连并呈水平设置的栅板、置于栅板上的丝网、置于丝网上的多孔填料、及位于多孔填料上方可活动连接于反应器内壁上的固定滤板。
作为对上述技术方案的进一步限定，所述催化剂层包括与反应器内壁相连的呈水平布置的环形支撑板、置于环形支撑板上的滤板、置于滤板上由惰性颗粒物堆积而成的催化剂垫层、置于催化剂垫层上的催化剂床层、及位于催化剂床层上的可活动连接于反应器内壁上的固定滤板。
作为对上述技术方案的进一步限定，所述反应器侧壁上开设有用于对催化剂及填料进行装卸的通孔，且于通孔上设置密封盖。
作为对上述技术方案的进一步限定，所述溶气水管道位于反应器外部处设有压力表和压力调节阀。
采用上述技术，本实用新型的优点在于：
本实用新型所述的废水处理用臭氧接触反应装置，采用溶气泵代替传统的曝气盘对气液进行混合，溶气泵可同时进行吸气与吸水，溶气泵内高速旋转的泵叶轮可将废水与臭氧混合搅拌，使废水与臭氧接触更加充分，同时溶气泵内高压溶气，可有效增加臭氧在废水中的溶解，从而提高臭氧有效利用率，并且使常规的气液界面氧化转化为液液体系内的氧化，强化了臭氧与废水中有机污染物的传质作用，从而提高了去除废水中难生物降解有机污染物的效率;另外，反应器内催化剂层、填料层、以及催化剂下方与填料层下方多个臭氧投加点的设置，可使于催化剂下方投加的臭氧经催化剂作用生成具有强氧化性的羟基自由基，因羟基自由基对氧化对象无选择性，可快速氧化分解有机污染物，从而有效提高了臭氧氧化反应能力;而于填料层下方投加的臭氧可增加反应器中上部臭氧的含量，使臭氧与于催化剂层生成的羟基自由基通过填料层增加与废水的接触面积，且还可增加接触时间，从而使得氧化反应更充分，更彻底的将废水中的有机污染物进行分解，有效提高了臭氧对废水中有机污染物的处理效率。
本实用新型所述尾气出口处单向呼吸阀的设置，可在反应器内废水全部排空进行检修时，有效防止反应器内部因负压造成反应器结构变形而发生损坏。
本实用新型所述溶气泵，可通过负压将气体吸入，因此无需采用空气压缩机与大气喷射器辅助，同时通过溶气泵内泵叶的高速旋转可对气体与液体进行搅拌混合，省去了搅拌器和混合器的使用;且溶气泵的气液雾化效果好，气泡微细，可使水体瞬间变成白雾，因此溶气泵集加压泵、空气压缩机、气水混合气、高压溶气罐、释放器等设备的功能于一体，使得设备投资减少、且溶气泵占地面积小，结构简单、部件少、坚固耐用、拆装简便、易于维护、更容易控制。
本实用新型所述溶气释放器的设置，可增加溶气水效果，溶气泵虽兼具溶气释放器的功能，但加装溶气释放器，可提高气泡的微细度及产生数量，优化气泡尺寸的分配率等，增加微气泡与废水中杂质碰撞粘附的机率，从而进一步改善净水效果。
本实用新型所述填料层固定滤板的设置，可对填料层中的填料起保护作用，防止填料被水流带走而影响填料层对污水的净化效果，也避免填料进入净化后的水中而影响出水水质。
本实用新型所述催化剂层固定滤板的设置，可对催化剂层中的催化剂起限制作用，防止催化剂在废水处理过程中于外力作用下被冲散而脱出，破坏催化剂的整体性，从而导致催化剂催化效果变差，也避免了催化剂层中催化剂进入填料层中而影响填料层的正常应用。
本实用新型所述反应器上通孔的设置，可便于对反应器中填料层中填料以及催化剂层中催化剂进行更换，以使填料层与催化剂层都处于最佳状态，从而保证废水处理效果。
