申请日2017.12.11
公开(公告)日2018.08.28
IPC分类号C02F1/461
摘要
本实用新型公开了电化学水处理用极板装置，包括筒体，筒体内设有电极负极、电极正极，筒体内还设有结垢物刮除装置，结垢物刮除装置包括布设在各负极板与筒体之间的刮刀，刮刀包括与负极板吻合接触的第一刮除部、与筒体内壁吻合接触的第二刮除部，还包括驱动刮刀上下往复运动的驱动装置。通过结垢物刮除装置，及时将负极析出的杂质清除，提高电解效率，提升水的品质，本实用新型还提供一种包含上述极板装置的反应室，将上述反应室设置在一种循环水处理系统中，通过设置控制单元实现水处理系统的自动化运行，实现系统高效稳定运行和自动化控制，整个系统结构简单，操作方便。
权利要求书
1.电化学水处理用极板装置，包括极板组件，其特征在于，所述极板组件包括筒体、上盖板、结垢物刮除装置;筒体内壁上间隔布设有负极板，负极板宽度方向沿筒体径向由筒体内壁向筒体中心处延伸，宽度小于筒体的半径，长度方向沿筒体长度方向延伸;两相邻负极板之间设置有与负极板相对平行的正极板，正极板上端固定在上盖板上，下端与负极板同向自由延伸;
所述结垢物刮除装置包括布设在各负极板与筒体之间的刮刀，所述刮刀包括与负极板吻合接触的第一刮除部、与筒体内壁吻合接触的第二刮除部;还包括驱动刮刀上下往复运动的驱动装置。
2.根据权利要求1所述电化学水处理用极板装置，其特征在于，所述驱动装置为电机，所述结垢物刮除装置还包括连接在电机输出轴上的刀架，所述刮刀固定于刀架上。
3.根据权利要求1所述电化学水处理用极板装置，其特征在于，所述上盖板上还设有排气口。
4.根据权利要求1所述电化学水处理用极板装置，其特征在于，所述筒体底部设有排污口。
5.电化学水处理用反应室，其特征在于，所述反应室内装配有权利要求1所述的极板装置。
6.根据权利要求5所述电化学水 处理用反应室，其特征在于，所述极板装置通过串联或并联的方式装配在反应室内。
7.一种循环水处理系统，其特征在于，所述系统中设有如权利要求5所述电化学水处理用反应室。
8.根据权利要求7所述一种循环水处理系统，其特征在于，还包括与反应室连接的控制单元、循环水池，所述反应室的进水口和出水口分别与循环水池相连，所述反应室进水口和循环水池之间设有第一驱动装置，所述反应室出水口和循环水池之间设有第二驱动装置。
9.根据权利要求8所述一种循环水处理系统，其特征在于，所述反应室至少为一个，反应室之间通过并联的方式设置在所述循环水处理系统中。
说明书
电化学水处理用极板装置、反应室及循环水处理系统
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种电化学水处理用极板装置、反应室及循环水处理系统。
背景技术
目前用于工业循环冷却水处理的电化学方法一般是通过阴阳两电极对工业循环冷却水、污水进行电解处理，常用的有电解法和电化学发，电解法：在外加电流作用下使阳极(阳极采用Fe、Al)在电解时产生大量的阳离子(如Fe离子、Al离子等)，与氢氧根离子结合生成的Fe(OH)2具有絮凝、吸附和沉淀的作用，能够对被处理水中的众多杂物进行絮凝、吸附、沉淀去除。电化学法：阳极采用贵金属涂层，阻止阳极牺牲，通过电解产生的化学反应，使被处理的水中需要去除的物质在专用阴极吸附、结垢析出，如碳酸盐、重金属等，通过刮垢使其从阴极脱落，再通过反冲洗方法把需要去除的物质排出运行系统。
目前常用的电化学法去除含重金属水中的重金属离子的处理设备和去除水中结垢物质的水处理设备，由于单个电极与被处理水接触面积较小，去除效果不明显，不能达到排放的标准，水处理系统效率低下。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种电化学水处理用极板装置，配置有上述极板装置的反应室及应用上述反应室的循环水处理系统，有效提高电化学循环水处理的品质和效率。
本实用新型的目的采用如下技术方案实现：

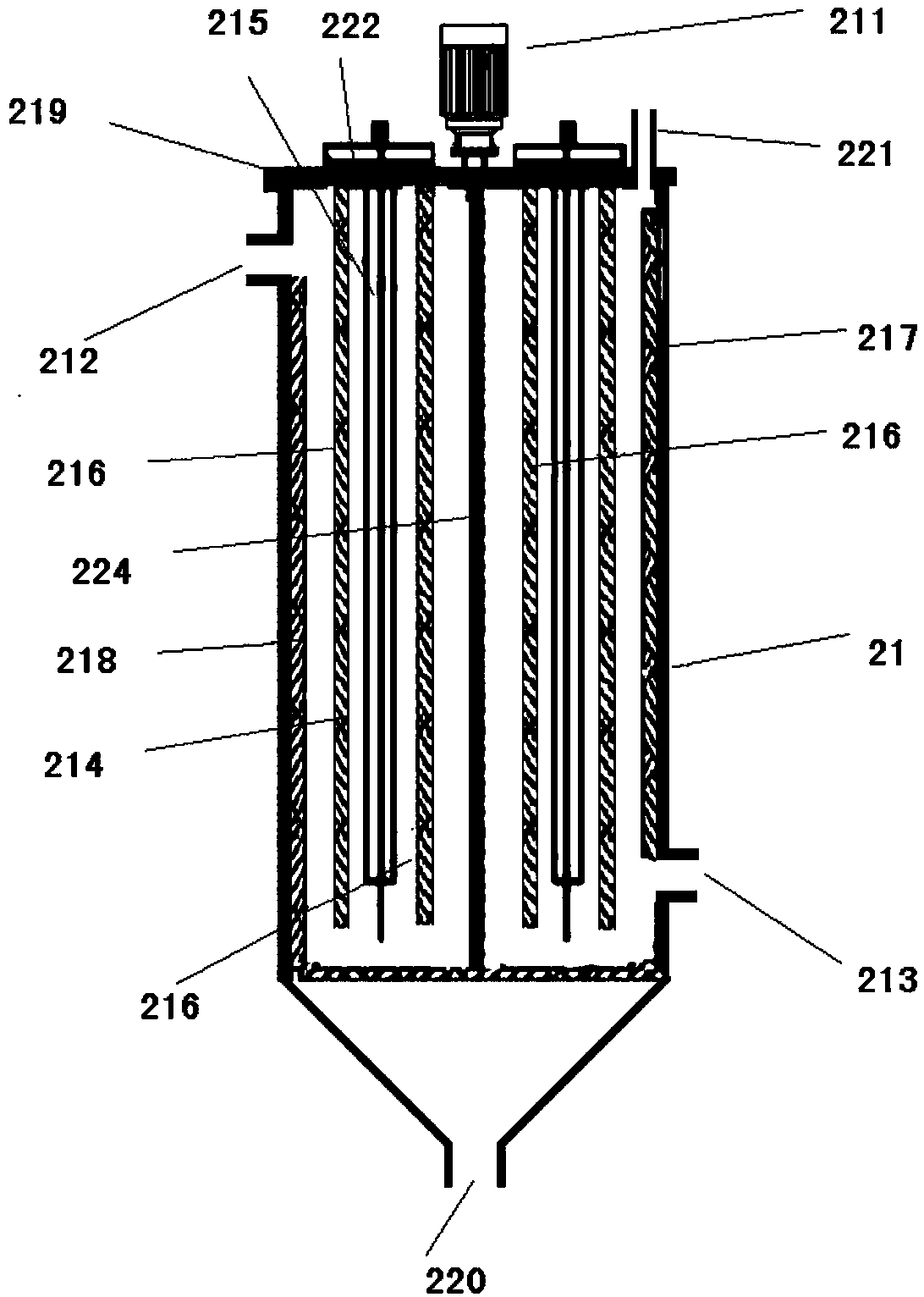

电化学水处理用极板装置，包括极板组件，所述极板组件包括筒体、上盖板、结垢物刮除装置;筒体内壁上间隔布设有负极板，负极板宽度方向沿筒体径向由筒体内壁向筒体中心处延伸，宽度小于筒体的半径，长度方向沿筒体长度方向延伸;两相邻负极板之间设置有与负极板相对平行的正极板，正极板上端固定在上上盖板上，下端与负极板同向自由延伸;所述结垢物刮除装置包括布设在各负极板与筒体之间的刮刀，所述刮刀包括与负极板吻合接触的第一刮除部、与筒体内壁吻合接触的第二刮除部;还包括驱动刮刀上下往复运动的驱动装置。
进一步的，所述结垢物刮除装置还包括与驱动装置连接的刀架，所述刮刀固定于刀架上，所述驱动装置为电机。
进一步的，所述上盖板上还设有排气口。
进一步的，所述筒体底部设有排污口。
电化学水处理用反应室，所述电化学水处理反应室内装配有上述的极板装置。
进一步的，所述极板装置通过串联或并联的方式装配在反应室内。
一种循环水处理系统，包括上述电化学水处理用反应室。
进一步的，还包括与反应室连接的控制单元、循环水池，所述水处理电化学反应室的进水口和出水口分别与循环水池相连，所述水处理电化学反应室进水口和循环水池之间设有第一驱动装置，所述水处理电化学反应室出水口和循环水池之间设有第二驱动装置。
进一步的，所述水处理电化学反应室至少为一个，反应室之间通过并联的方式设置在所述循环水处理系统中。
相比现有技术，本实用新型的有益效果在于：本实用新型提供一种电化学水处理用极板装置，待处理的水在极板装置中发生电化学反应将水中的杂质在负极板析出，并通过结垢物刮除装置及时将负极析出的杂质清除，提高电解效率，本实用新型还提供一种装配有上述极板装置的反应室，将多个极板装置通过并联或者串联的形式设置在反应室中，进一步提高电解效率以及处理后水的品质，本实用新型还提供一种包含上述电化学水处理用反应室的循环水处理系统，通过设置控制单元实现水处理系统的自动化运行，通过设置多级并联的电化学水处理用反应室，提高水处理的效率，实现系统高效稳定运行和自动化控制，整个系统结构简单，操作方便，成本低廉。
