申请日2019.01.22
公开(公告)日2019.04.09
IPC分类号C02F3/06; C02F101/30
摘要

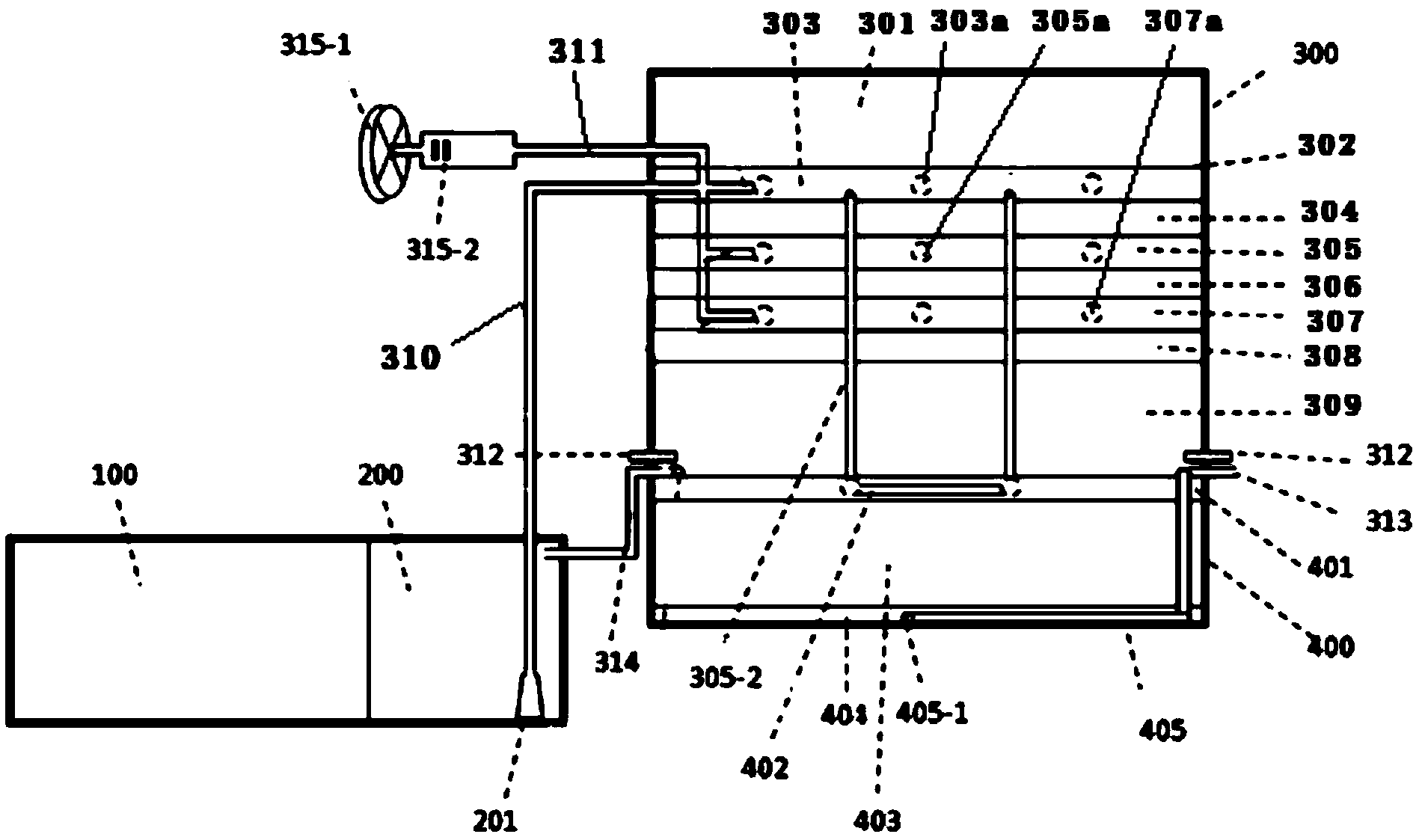

本发明公开一种高负荷生态地滤污水处理系统，包括地滤池和位于所述地滤池内部的地下渗滤单元;地下渗滤单元自上而下包括：横向布置的多层散水层、与所述散水层交错布置的渗滤层以及位于底部的精滤层;其中：每个散水层内均埋设有用于布水布气的管网，管网由若干管道连接而成，管道在长度方向上间隔开设有若干喷射孔;管网通过进水管和污水输送设备连接，以将污水池内的污水输入散水层，管网通过进气管与送气设备连接;精滤层底部设置有至少一个排气管，排气管的端部向外伸出地滤池。该方案解决了通气不畅，布气不均导致的污水处理效率低的问题，多层供气提高负荷并实现高效污水处理。
翻译权利要求书
1.一种高负荷生态地滤污水处理系统，至少包括地滤池和位于所述地滤池内部的地下渗滤单元;其特征在于：
所述地下渗滤单元自上而下包括：横向布置的多层散水层、与所述散水层交错布置的渗滤层以及位于底部的精滤层;其中：
每个所述散水层内均埋设有用于布水布气的管网，所述管网由若干管道连接而成，所述管道在长度方向上间隔开设有若干喷射孔;
所述管网通过进水管和污水输送设备连接，以将污水池内的污水输入散水层，所述管网通过进气管与送气设备连接;
所述精滤层底部设置有至少一个排气管。
2.如权利要求1所述的高负荷生态地滤污水处理系统，其特征在于，所述管道纵横交错呈格栅状布置，且在向上、向下、向两侧的方向布设若干喷射孔。
3.如权利要求1所述的高负荷生态地滤污水处理系统，其特征在于，相邻两所述散水层内部的管网之间的喷射孔方向相反且彼此交错布置。
4.如权利要求3所述的高负荷生态地滤污水处理系统，其特征在于，所述所述喷射孔均匀布设在所述管道的顶部、底部及两侧位置。
5.如权利要求1所述的高负荷生态地滤污水处理系统，其特征在于，所述散水层和所述渗滤层分别包括三层;各所述散水层的管网按照1：1：1的比例布水布气。
6.如权利要求5所述的高负荷生态地滤污水处理系统，其特征在于，每一层所述散水层内的管网在水平面上的投影重合;
所述管网上设有与所述进水管相连的进水口和与所述进气管相连的进气口，所述进水口和所述进气口设置在所述管网所在平面的中间位置。
7.如权利要求6所述的高负荷生态地滤污水处理系统，其特征在于，所述进水管的进水端与设置在污水预处理池内的污水输送设备出水口连接，所述污水输送设备间歇的向进水管供应待处理的污水。
8.根据权利要求6所述的高负荷生态地滤污水处理系统，其特征在于，所述送气设备为鼓气机，所述进气管靠近送气设备的一端设置有加热器，所述送气设备在污水输送设备不工作的时间段内向进气管输送外界空气。
9.根据权利要求1～8任一项所述的高负荷生态地滤污水处理系统，其特征在于，最上层的所述散水层的上方设有用于防止污水和空气泄露的阻根密封层，所述阻根密封层的上方设有覆盖层。
10.根据权利要求9所述的高负荷生态地滤污水处理系统，其特征在于，所述精滤层的侧壁底部与回流管连接，所述回流管的另一端与污水预处理池连接。
说明书
一种高负荷生态地滤污水处理系统
技术领域
本发明涉及污水处理技术领域，尤其是一种高效生态地滤污水处理设备，该方法主要用于生活污水、农村污水、雨水及低浓度有机废水的处理。
背景技术
污水土地处理方法主要包括污水快速渗滤、慢速渗滤、地表漫流、湿地技术和地下渗滤等五种类型。在这些方法中，地下渗滤技术不会影响地表的环境和景观，可建于城区和生活小区，在国内外具有广泛的应用前景。然而，传统的地下渗滤系统的污水导入不均匀，地下渗滤系统的占地面积大，污水在导入地下渗滤系统的过程中，由于需要提高污水处理的效率，不可避免的会加重地下渗滤系统的负荷，进而使得下渗过程中微生物不能对污水进行良好的氧化分解，现有的地下渗滤系统技术既不能提高污水处理的效率，又不能保证污水处理的质量，难以得到大规模的推广使用。
公开号为CN102432105B的专利文献公开了一种高效脱氮除磷地下渗滤污水处理方法，包括如下步骤：原污水经下渗区在下渗过程处理后，再经上渗区在上渗过程被处理，最后排出;其中，下渗区采用上下多层分别进原污水进行多层联合散水，最底层进入的原污水为反硝化反应提供碳源。但是由于多层布水提高了进水量，同时在下渗过程中以及硝化反应中需要消耗更多的氧气，该发明公开的处理方法采用中间散水层进气以提高供氧量，存在通气不畅，布气不均的缺陷。
发明内容
本发明提供一种高负荷生态地滤污水处理系统，用于克服现有技术中通气不畅，布气不均等缺陷，通过多点布气，提高气流的流动速度和均匀性，从而提高下渗过程中生化反应效率，进而提高负荷及污水处理效率。
为实现上述目的，本发明提出一种高负荷生态地滤污水处理系统，至少包括地滤池和位于所述地滤池内部的地下渗滤单元;
所述地下渗滤单元自上而下包括：横向布置的多层散水层、与所述散水层交错布置的渗滤层以及位于底部的精滤层;其中：
每个所述散水层内均埋设有用于布水布气的管网，所述管网由若干管道，所述管道在长度方向上间隔开设有若干喷射孔;
所述管网通过进水管和污水输送设备连接，以将污水池内的污水输入散水层，所述管网通过进气管与送气设备连接;
所述精滤层底部设置有至少一个排气管，所述排气管的端部向外伸出所述地滤池。
本发明还提供一种高负荷生态地滤污水处理系统，原污水经过多层散水层在散水层水平面方向上流动的同时，均向下流入各散水层下方的渗滤层进行过滤，拦截颗粒有机物，大颗粒有机物最终由生物接触氧化分解，同时原污水中的溶解有机物被附着在渗滤层的滤料表面的微生物膜吸附并分解,而进行氧化分解需要足够的氧气，通过自上而下排列的各散水层分别向各渗滤层布气，减小因气压沿流动方向呈梯度式递减给远离气源位置的渗滤层或精滤层内部造成布气不均的影响;相邻两所述散水层之间的气流方向相反且彼此交错，在位于相邻两所述散水层之间的渗滤层内部形成紊流，可消除背气面供氧不足问题;多个气流源呈层状分布均从各渗滤层顶部向下穿过渗滤层，废气经最底层的精滤层底部的排气管排出，使得渗滤层内部及精滤层内部的填料及滤料能够充分与氧气接触并进行氧化分解，提高下渗处理效率，从而提高污水处理效率。
