申请日2017.09.08
公开(公告)日2018.03.23
IPC分类号E02D31/00
摘要
本实用新型提供一种阶段性封场渗沥液导排系统，涉及垃圾处理领域，阶段性封场渗沥液导排系统包括：渗沥液导排装置和雨水隔离装置;填埋作业库区和封场库区之间设置有交界线，渗沥液导排装置设置于交界线位于填埋作业库区一侧，雨水隔离装置设置于交界线位于封场库区一侧;渗沥液导排装置包括设置于填埋作业库区垃圾堆体内的土工滤网、一端设置于土工滤网内的导排管和设置在土工滤网内的填充物;雨水隔离装置包括挡水坝和临时覆盖膜，挡水坝设置于封场库区的上表面，临时覆盖膜平铺在挡水坝的上表面。通过设有渗沥液导排装置，可以避免渗沥液溢流影响封场库区垃圾堆体的稳定性;通过设有雨水隔离装置避免雨水携带渗沥液破坏封场库区植被的生长。
翻译权利要求书
1.一种阶段性封场渗滤液导排系统，作用于填埋作业库区和封场库区中，其特征在于，包括：渗沥液导排装置和雨水隔离装置;
所述填埋作业库区和封场库区之间设置有交界线，所述渗沥液导排装置设置于交界线位于填埋作业库区一侧，所述雨水隔离装置设置于交界线位于封场库区一侧;
所述渗沥液导排装置包括设置于所述填埋作业库区垃圾堆体内的土工滤网、一端设置于所述土工滤网内的导排管和设置在所述土工滤网内的填充物;
所述雨水隔离装置包括挡水坝和临时覆盖膜，所述挡水坝设置于所述封场库区的上表面，所述临时覆盖膜平铺在所述挡水坝的上表面。
2.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述填充物为级配碎石。
3.根据权利要求2所述的阶段性封场渗沥液导排系统，其特征在于，所述级配碎石的粒径为32mm-64mm。
4.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述导排管的液体入口端位于所述土工滤网内，液体出口端位于所述土工滤网外;
所述导排管的管壁包括第一管壁区和第二管壁区，所述第一管壁区位于所述导排管远离垃圾堆体的底部的一侧，所述第一管壁区上间隔开设有多个引入孔，所述引入孔用于将垃圾堆体内的渗沥液引入所述导排管。
5.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述土工滤网的规格为200g/m2。
6.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述封场库区的垃圾堆体上表面与所述雨水隔离装置之间设置有封场防渗装置，所述封场防渗装置包括封场防渗层和压实土层，所述压实土层设置在所述封场防渗层远离垃圾堆体的底部的一侧;
所述封场防渗层包括第一土工复合排水网、第二土工复合排水网和设置在所述第一土工复合排水网与所述第二土工复合排水网之间的防渗膜，所述第二土工复合排水网位于所述防渗膜远离垃圾堆体的底部的一侧，所述第一土工复合排水网位于所述防渗膜靠近垃圾堆体的底部的一侧;
所述压实土层包括覆盖支持土层和营养土层，所述营养土层覆盖在所述覆盖支持土层远离垃圾堆体的底部的一侧。
7.根据权利要求6所述的阶段性封场渗沥液导排系统，其特征在于，所述防渗膜靠近所述交界线的一端将所述压实土层包覆、且与所述临时覆盖膜的一端挤压焊接。
8.根据权利要求6所述的阶段性封场渗沥液导排系统，其特征在于，所述第一土工复合排水网、所述第二土工复合排水网的厚度均大于等于6mm;所述防渗膜的厚度大于等于1mm。
9.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述导排管的管径大于等于200mm。
10.根据权利要求1所述的阶段性封场渗沥液导排系统，其特征在于，所述导排管和所述临时覆盖膜均为HDPE材料制成。
说明书
阶段性封场渗沥液导排系统
技术领域
本实用新型涉及垃圾处理领域，尤其是涉及一种阶段性封场渗沥液导排系统。
背景技术
随着经济的迅速发展，工业化和城市化进程的加快，生活垃圾产生量急剧增多。目前，填埋是垃圾的最终处置方式，即使前期处理垃圾采用焚烧或者堆肥等其他处理方式，其最后的残渣都要通过填埋的方式消纳。
对于大型生活垃圾填埋场，目前普遍存在临时覆盖面积大、渗沥液产量多的问题，增加了管理难度。因此，很多大型生活垃圾填埋场采取阶段性封场，即达到最终封场要求的区域先进行生态封场绿化，未达到使用年限的填埋库区继续进行填埋作业或者临时覆盖。
然而，由于地理位置的影响，很多生活垃圾填埋场出现封场库区地理位置偏低，而填埋作业库区地理位置偏高的现象，而且随着填埋作业库区垃圾堆体越来越高，填埋作业库区底端的渗沥液导排装置极易发生於堵，使得填埋作业库区出现渗沥液水位过高的问题。过高的渗沥液水位大量流向封场库区，造成对封场库区垃圾堆体的侵蚀，严重影响封场库区垃圾堆体的稳定性。特别是在封场库区与填埋作业库区交界线处，填埋作业库区的渗沥液极易外溢，下雨时，外溢的渗沥液与填埋作业库区垃圾堆体上表面临时覆盖膜上雨水混流，造成环境污染风险，同时破坏生态封场库区表层植被的生长。
实用新型内容
本实用新型的目的在于提供一种阶段性封场渗沥液导排系统，以解决现有技术中填埋作业库区渗沥液外溢至封场库区而造成封场库区垃圾堆体稳定性差的问题。

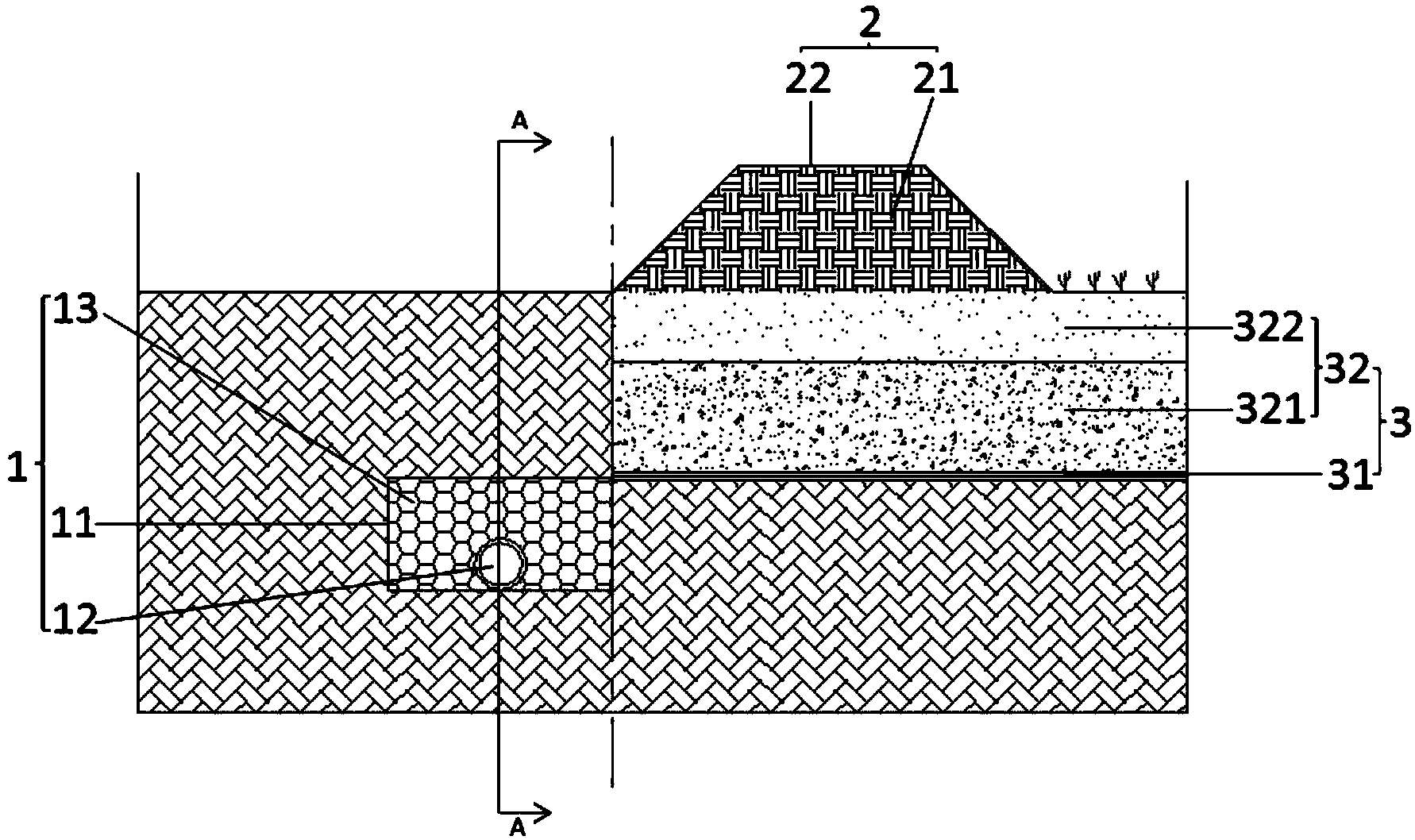

本实用新型提供一种阶段性封场渗沥液导排系统，作用于填埋作业库区和封场库区中，包括：渗沥液导排装置和雨水隔离装置;
所述填埋作业库区和封场库区之间设置有交界线，所述渗沥液导排装置设置于交界线位于填埋作业库区一侧，所述雨水隔离装置设置于交界线位于封场库区一侧;
所述渗沥液导排装置包括设置于所述填埋作业库区垃圾堆体内的土工滤网、一端设置于所述土工滤网内的导排管和设置在所述土工滤网内的填充物;
所述雨水隔离装置包括挡水坝和临时覆盖膜，所述挡水坝设置于所述封场库区的上表面，所述临时覆盖膜平铺在所述挡水坝的上表面。
其中，所述填充物为级配碎石。
具体地，所述级配碎石的粒径为32mm-64mm。
实际生产制造时，所述导排管的液体入口端位于所述土工滤网内，液体出口端位于所述土工滤网外;
所述导排管的管壁包括第一管壁区和第二管壁区，所述第一管壁区位于所述导排管远离垃圾堆体的底部的一侧，所述第一管壁区上间隔开设有多个引入孔，所述引入孔用于将垃圾堆体内的渗沥液引入所述导排管。
优选地，所述土工滤网的规格为200g/m2。
进一步地，所述封场库区的垃圾堆体上表面与所述雨水隔离装置之间设置有封场防渗装置，所述封场防渗装置包括封场防渗层和压实土层，所述压实土层设置在所述封场防渗层远离垃圾堆体的底部的一侧;
所述封场防渗层包括第一土工复合排水网、第二土工复合排水网和设置在所述第一土工复合排水网与所述第二土工复合排水网之间的防渗膜，所述第二土工复合排水网位于所述防渗膜远离垃圾堆体的底部的一侧，所述第一土工复合排水网位于所述防渗膜靠近垃圾堆体的底部的一侧;
所述压实土层包括覆盖支持土层和营养土层，所述营养土层覆盖在所述覆盖支持土层远离垃圾堆体的底部的一侧。
实际应用时，所述防渗膜靠近所述交界线的一端将所述压实土层包覆、且与所述临时覆盖膜的一端挤压焊接。
优选地，所述第一土工复合排水网、所述第二土工复合排水网的厚度均大于等于6mm;所述防渗膜的厚度大于等于1mm。
优选地，所述导排管的管径大于等于200mm。
更进一步地，所述导排管和所述临时覆盖膜均为HDPE材料制成。
相对于现有技术，本实用新型提供的阶段性封场渗沥液导排系统具有以下优势：
本实用新型提供的阶段性封场渗沥液导排系统中，由于在交界线位于填埋作业库区一侧设置有渗沥液导排装置，渗沥液导排装置的导排管可以将填埋库区较高水位的渗沥液排到场外渗沥液收集池内，避免过高的渗沥液水位大量流向封场库区，造成对封场库区垃圾堆体的侵蚀，影响封场库区垃圾堆体的稳定性，填充物可以阻止垃圾块随渗沥液流入土工滤网内而堵塞导排管;通过在交界线位于封场库区一侧设置有雨水隔离装置;雨水隔离装置的挡水坝具有一定高度，且挡水坝上平铺有临时覆盖膜，可以阻止填埋作业库区上表面临时覆盖膜上的雨水流向封场库区，从而避免雨水携带渗沥液流向封场库区而破坏封场库区表层植被的生长。
