申请日2017.10.23
公开(公告)日2018.05.11
IPC分类号C02F1/04; F23G7/04; C02F103/06
摘要

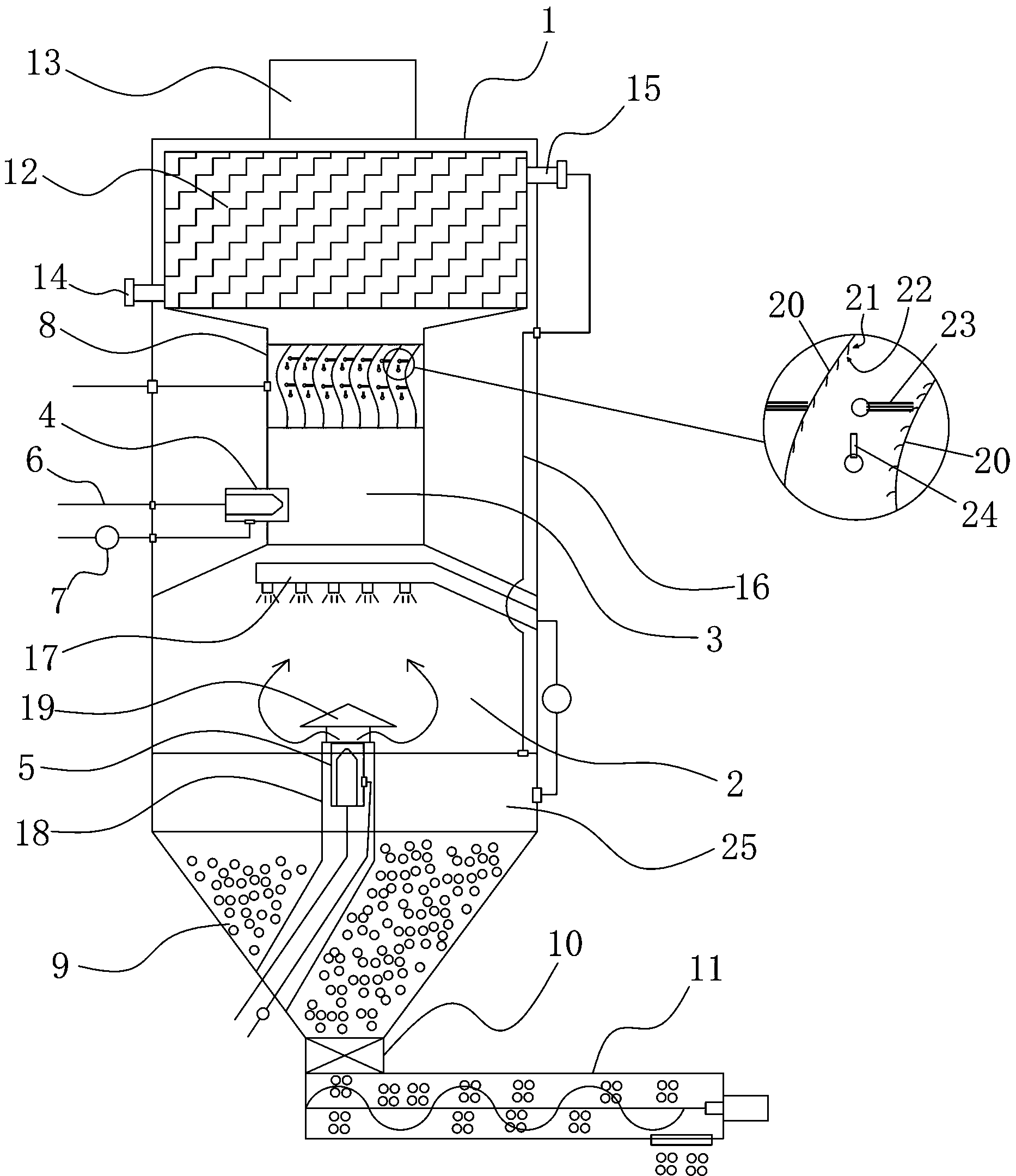

本实用新型公开了一种改良的渗沥液的蒸发处理设备，其包括塔体，在塔体内的下部设有下燃烧室，在塔体内的上部设有上燃烧室，上燃烧室和下燃烧室连通，在上燃烧室和下燃烧室中分别设有上燃烧器和下燃烧器;在上燃烧室中设有除雾装置;在塔体的底部设有残渣室，残渣室的底部出口通过阀门与螺旋输送装置的进料口连通;在塔体的顶部设置有热交换装置及排出烟气的排烟管，热交换装置设有热交换渗沥液通道和烟气通道，热交换渗沥液通道与烟气通道之间进行热交换，在上燃烧室的进口下方设有平面螺旋线状喷淋管，在喷淋管上设置有喷淋头。本实用新型的改良结构设计合理，有利于提高渗沥液的蒸发处理效果。
翻译权利要求书
1.一种改良的污水的蒸发处理设备，其特征在于：包括塔体，在塔体内的下部设有下燃烧室，在塔体内的上部设有上燃烧室，上燃烧室和下燃烧室连通，在上燃烧室和下燃烧室中分别设有上燃烧器和下燃烧器;上燃烧器和下燃烧器由气管供给燃气，以及由鼓风机压缩空气提供氧气，以产生高温烟气;在上燃烧室中设有除雾装置;在塔体的底部设有残渣室，残渣室的底部出口通过阀门与螺旋输送装置的进料口连通;在塔体的顶部设置有热交换装置及排出烟气的排烟管，热交换装置设有热交换渗沥液通道和烟气通道，热交换渗沥液通道与烟气通道之间进行热交换，热交换渗沥液通道设有热交换渗沥液入口和热交换渗沥液出口，该热交换器渗沥液出口通过管道与位于下燃烧室内的渗沥液储存室连通，该管道的主体内设于塔体内，在上燃烧室的进口下方设有平面螺旋线状喷淋管，在喷淋管上设置有喷淋头;残渣室设有从其外壁延伸到中心的安装通道，所述下燃烧器安装于该安装通道中，在下燃烧器的喷口上方架设有遮水帽;上燃烧室内径小于下燃烧室。
2.根据权利要求1所述的一种改良的渗沥液的蒸发处理设备，其特征在于：所述除雾装置中所设置的折流板，其表面设置为刨丝刀面，刀口面向进入端。
3.根据权利要求1所述的一种改良的渗沥液的蒸发处理设备，其特征在于：所述残渣室为料斗状。
说明书
一种改良的渗沥液的蒸发处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是一种改良的渗沥液的蒸发处理设备。
背景技术
渗沥液是垃圾填埋过程中产生的二次污染，可使地面水体缺氧、水质恶化、富营养化，威胁饮用水和工农业用水水源，使地下水丧失利用价值，有机污染物进入食物链将直接威胁人类健康。
所以必须对渗沥液进行污水处理，而最常用的就是利用蒸发的方式来处理，对于现有技术的蒸发处理系统，其结构设计不合理，并且还具有更多的改良空间。
实用新型内容
本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种改良的渗沥液的蒸发处理设备。
为解决上述技术问题，本实用新型所采取的技术方案是：一种改良的渗沥液的蒸发处理设备，其包括塔体，在塔体内的下部设有下燃烧室，在塔体内的上部设有上燃烧室，上燃烧室和下燃烧室连通，在上燃烧室和下燃烧室中分别设有上燃烧器和下燃烧器;上燃烧器和下燃烧器由气管供给燃气，以及由鼓风机压缩空气提供氧气，以产生高温烟气;在上燃烧室中设有除雾装置;在塔体的底部设有残渣室，残渣室的底部出口通过阀门与螺旋输送装置的进料口连通;在塔体的顶部设置有热交换装置及排出烟气的排烟管，热交换装置设有热交换渗沥液通道和烟气通道，热交换渗沥液通道与烟气通道之间进行热交换，热交换渗沥液通道设有热交换渗沥液入口和热交换渗沥液出口，该热交换器渗沥液出口通过管道与位于下燃烧室内的渗沥液储存室连通，该管道主体内设于塔体内，在上燃烧室的进口下方设有平面螺旋线状喷淋管，在喷淋管上设置有喷淋头;残渣室设有从其外壁延伸到中心的安装通道，所述下燃烧器安装于该安装通道中，在下燃烧器的喷口上方架设有遮水帽;上燃烧室内径小于下燃烧室。
上述技术方案中，所述除雾装置中所设置的折流板，其表面设置为刨丝刀面，刀口面向进入端。
上述技术方案中，所述残渣室为料斗状。
本实用新型的有益效果是：通过在塔体内设置上下燃烧室的二段燃烧，为渗沥液提供高温环境以及氧气使渗沥液分解氧化成残渣和水汽，水汽与烟气混合成高温湿气经除雾装置吸湿、热交换装置吸热后排出;利用热交换装置对排除的高温烟气与渗沥液进行热交换，一次提高渗沥液的温度，利用传输管道内设在塔体内，二次提高或保温渗沥液的温度，利用内塔体内储存渗沥液，三次提高或保温渗沥液的温度，为渗沥液的分解作好准备;渗沥液由喷淋管喷出，由于喷淋管是平面螺旋线状，其喷洒面集中于中心位置，刚好与下燃烧室的下燃烧器位置对应，使烟气更容易作用于渗沥液;下燃烧器设置于下燃烧室的中部，位于喷淋管的正下方，使烟气与渗沥液更好地接触，并且为了保证对燃烧器喷口的保护，设置遮水帽保护喷口;在除雾装置中设置固体颗粒的扫除装置，可以保证除雾装置的整洁度。
