申请日2017.12.07
公开(公告)日2018.03.30
IPC分类号F28C3/08; F28F27/00
摘要
本发明公开了一种渗沥液循环加热装置，所述渗沥液循环加热装置用于将垃圾池内的渗沥液循环加热，渗沥液循环加热装置包括收集池、加热箱、渗沥液喷管、加压泵组件。收集池是于与垃圾池相连以收集垃圾池内的渗沥液，加热箱具有流通入口和流通出口，流通入口与收集池相连，加热箱上设有用于加热流入的渗沥液的加热装置。渗沥液喷管的一端与流通出口相连，渗沥液喷管的另一端与垃圾池相连，渗沥液喷管的喷出口设在垃圾池的入口处。加压泵组件用于驱动渗沥液喷管内的渗沥液朝向垃圾池流动。根据本发明实施例的渗沥液循环加热装置降低了渗沥液喷管被垃圾掩埋的几率，提升了对垃圾加热均匀度，并且能够快速加热新倒入的垃圾，应用灵活方便。
翻译权利要求书
1.一种渗滤液循环加热装置，其特征在于，所述渗沥液循环加热装置用于将垃圾池内的渗沥液循环加热，所述渗沥液循环加热装置包括：
收集池，所述收集池适于与所述垃圾池相连以收集所述垃圾池内的渗沥液;
加热箱，所述加热箱具有流通入口和流通出口，所述流通入口与所述收集池相连，所述加热箱上设有用于加热流入的渗沥液的加热装置;
渗沥液喷管，所述渗沥液喷管的一端与所述流通出口相连，所述渗沥液喷管的另一端与所述垃圾池相连，所述渗沥液喷管用于将加热的渗沥液喷入所述垃圾池，所述渗沥液喷管的喷出口设在所述垃圾池的卸料入口处;
加压泵组件，所述加压泵组件用于驱动所述渗沥液喷管内的渗沥液朝向所述垃圾池流动。
2.根据权利要求1所述的渗沥液循环加热装置，其特征在于，所述加热装置为涡旋式蒸汽加热器，所述涡旋式蒸汽加热器设在所述加热箱内，所述加热箱上设有用于朝向所述涡旋式蒸汽加热器通入蒸汽的蒸汽进管。
3.根据权利要求2所述的渗沥液循环加热装置，其特征在于，还包括：温控装置，所述温控装置与所述加热箱相连，所述温控装置检测从所述流通出口排出的渗沥液的温度，并调节通入所述涡旋式蒸汽加热器的蒸汽量。
4.根据权利要求3所述的渗沥液循环加热装置，其特征在于，所述温控装置包括：
温度传感器，所述温度传感器设在所述流通出口处;
第一止回阀，所述第一止回阀设在所述蒸汽进管上;
调节阀，所述调节阀设在所述蒸汽进管上，在蒸汽流通方向上，所述调节阀位于所述第一止回阀的上游，所述调节阀与所述温度传感器电连接。
5.根据权利要求1所述的渗沥液循环加热装置，其特征在于，还包括：输送泵，所述输送泵用于驱动所述收集池中的渗沥液朝向所述加热箱流动。
6.根据权利要求1所述的渗沥液循环加热装置，其特征在于，还包括：两个第一开关阀，所述两个第一开关阀分别设在所述流通入口和所述流通出口处。
7.根据权利要求1所述的渗沥液循环加热装置，其特征在于，所述加压泵组件包括：
加压泵，所述加压泵串联设置在所述渗沥液喷管上，所述加压泵用于驱动所述加热箱内的渗沥液朝向所述垃圾池流动;
第二止回阀，在渗沥液的流动方向上，所述第二止回阀位于所述加压泵的下游;
两个第二开关阀，在渗沥液的流动方向上，所述两个第二开关阀分别位于所述加压泵的上游和所述第二止回阀的下游。
8.根据权利7要求所述的渗沥液循环加热装置，其特征在于，所述加压泵组件为多个，多个所述加压泵组件并联连接在所述渗沥液喷管上。
9.根据权利8要求所述的渗沥液循环加热装置，其特征在于，多个所述加压泵组件在同一时刻仅有一个处于工作状态，其余所述加压泵组件处于备用状态。
10.根据权利1要求所述的渗沥液循环加热装置，其特征在于，所述渗沥液喷管上设有多个喷头。
说明书
渗沥液循环加热装置
技术领域
本发明设计垃圾处理装置领域，尤其涉及一种渗沥液循环加热装置。
背景技术
目前，生活垃圾焚烧发电厂一般都设计地下垃圾存储池，垃圾在垃圾池经过几天发酵后，可以提高入炉垃圾的热值，使焚烧炉和余热锅炉能够稳定经济运行。由于垃圾发酵是由多种厌氧微生物种群进行的复杂的生理生化过程，影响垃圾发酵的因素较多，如垃圾种类，垃圾中的水份含量、温度和pH值，其中温度对垃圾厌氧发酵产酸有明显的影响，温度能够影响酶活性，进而对微生物的生长和基质代谢产生影响。根据有关文献，城市生活垃圾发酵产酸的最佳温度37～55℃。
垃圾焚烧技术是一种高温热解处理技术，是一种可同时实现废物的减量化、资源化、无害化处理技术。垃圾在垃圾池中发酵可以提高垃圾热值，而北方严寒地区，在冬季垃圾发酵比较困难，现有的有关冬季垃圾发酵技术方案中有一种技术是调节生活垃圾发酵的温度装置，通过给垃圾加热提温，改善生活垃圾焚烧发电厂冬季垃圾发酵的条件，提高入炉垃圾的热值，使锅炉在冬季完全燃烧生活垃圾的情况下，也能够达到燃烧温度稳定在850℃以上的安全条件。
现有技术公开了一种调节生活垃圾焚烧发电厂冬季垃圾发酵温度的装置，垃圾渗沥液加热系统和喷淋管道，所述的渗沥液喷淋管道水平布置在垃圾坑内四周，渗沥液喷淋管道朝向垃圾的一侧均布有若干喷孔，渗沥液加热系统输入端与垃圾池相连接，渗沥液加热系统的输出端与渗沥液喷淋管道连接，渗沥液池中的渗沥液通过渗沥液加热系统加入后送入渗沥液喷淋管道，对垃圾池内的垃圾进行加热。该系统具有以下缺点，第一，该系统较为复杂，渗沥液喷淋管道的输入端需要接有压缩空气输入管;第二，渗沥液喷淋管道水平布置在垃圾池内四周，这样，渗沥液喷淋管很容易被垃圾埋住，喷淋管道出口被堵塞，导致系统无法运行，甚至引起倒灌;第三，由于渗滤液的喷淋管道是布置在垃圾池内四周，垃圾抓斗也很容易抓碰到渗沥液的喷淋管道，造成喷淋管道被撕拉破坏，最后导致该系统失去作用。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种渗沥液循环加热装置，所述渗沥液循环加热装置结构简单，能够对垃圾均匀加热。

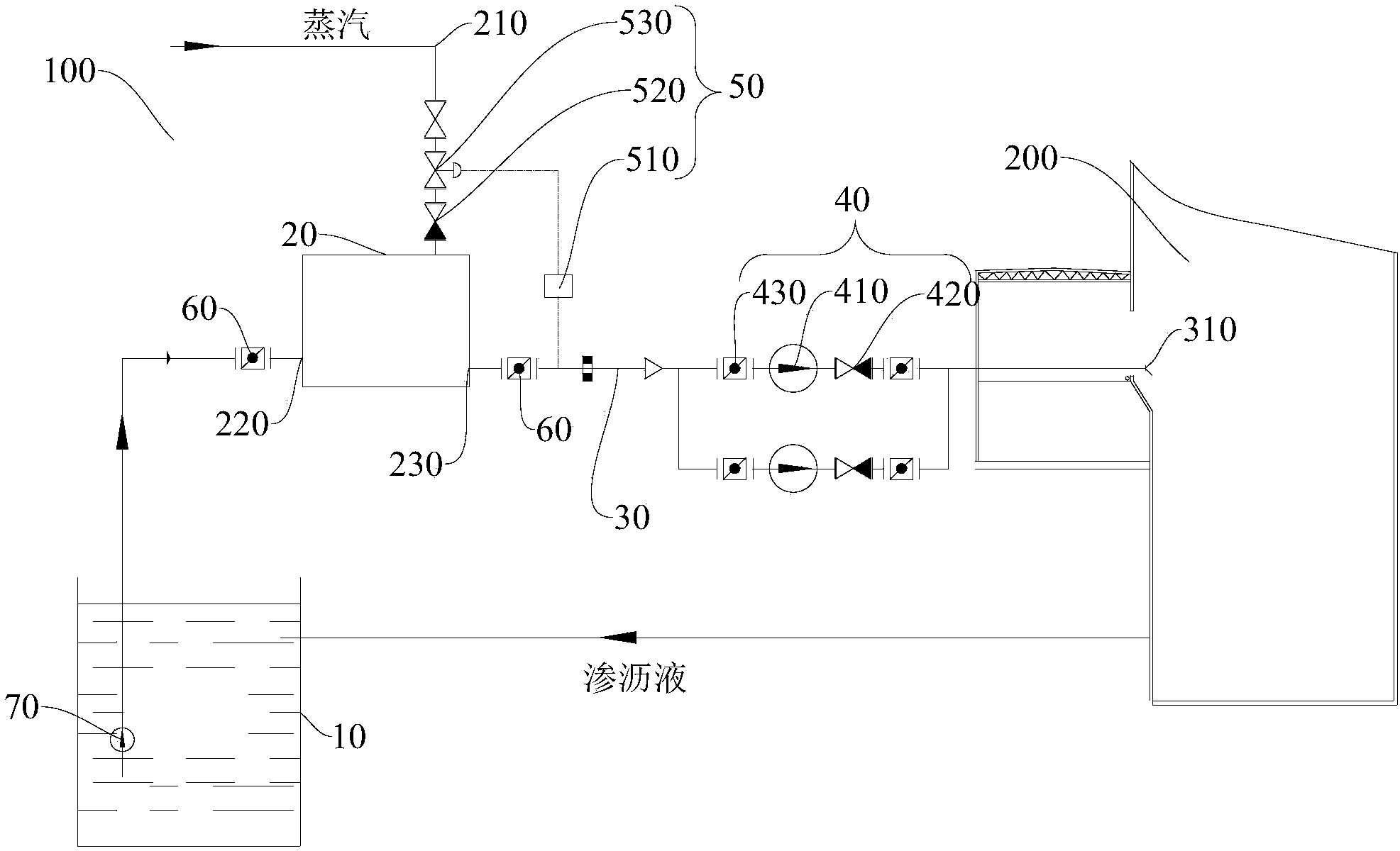

根据本发明实施例的渗沥液循环加热装置，所述渗沥液循环加热装置用于将垃圾池内的渗沥液循环加热，所述渗沥液循环加热装置包括：收集池，所述收集池适于与所述垃圾池相连以收集所述垃圾池内的渗沥液;加热箱，所述加热箱具有流通入口和流通出口，所述流通入口与所述收集池相连，所述加热箱上设有用于加热流入的渗沥液的加热装置;渗沥液喷管，所述渗沥液喷管的一端与所述流通出口相连，所述渗沥液喷管的另一端与所述垃圾池相连，所述渗沥液喷管用于将加热的渗沥液喷入所述垃圾池，所述渗沥液喷管的喷出口设在所述垃圾池的入口处;加压泵组件，所述加压泵组件用于驱动所述渗沥液喷管内的渗沥液朝向所述垃圾池流动。
根据本发明实施例的渗沥液循环加热装置，通过设置加压泵组件及将渗沥液喷管的喷出口设在垃圾池的卸料入口处，使得渗沥液循环加热装置降低了渗沥液喷管被垃圾掩埋的几率，提升了对垃圾加热均匀度，并且能够快速加热新倒入的垃圾。
在一些实施例中，所述加热装置为涡旋式蒸汽加热器，所述涡旋式蒸汽加热器设在所述加热箱内，所述加热箱上设有用于朝向所述涡旋式蒸汽加热器通入蒸汽的蒸汽进管。
在一些实施例中，所述的渗沥液循环加热装置，还包括：温控装置，所述温控装置与所述加热箱相连，所述温控装置检测从所述流通出口排出的渗沥液的温度，并调节通入所述涡旋式蒸汽加热器的蒸汽量。
具体地，所述温控装置包括：温度传感器，所述温度传感器设在所述流通出口处;第一止回阀，所述第一止回阀设在所述蒸汽进管上;调节阀，所述调节阀设在所述蒸汽进管上，在蒸汽流通方向上，所述调节阀位于所述第一止回阀的上游，所述调节阀与所述温度传感器电连接。
在一些实施例中，所述的渗沥液循环加热装置，还包括：输送泵，所述输送泵用于驱动所述收集池中的渗沥液朝向所述加热箱流动。
在一些实施例中，所述的渗沥液循环加热装置，还包括：两个第一开关阀，所述两个第一开关阀分别设在所述流通入口和所述流通出口处。
在一些实施例中，所述加压泵组件包括：加压泵，所述加压泵串联设置在所述渗沥液喷管上，所述加压泵用于驱动所述加热箱内的渗沥液朝向所述垃圾池流动;第二止回阀，在渗沥液的流动方向上，所述第二止回阀位于所述加压泵的下游;两个第二开关阀，在渗沥液的流动方向上，所述两个第二开关阀分别位于所述加压泵的上游和所述第二止回阀的下游。
具体地，所述加压泵组件为多个，多个所述加压泵组件并联连接在所述渗沥液喷管上。
更具体地，多个所述加压泵组件在同一时刻仅有一个处于工作状态，其余所述加压泵组件处于备用状态。
在一些实施例中，所述渗沥液喷管上设有多个喷头。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
