申请日2017.12.11
公开(公告)日2018.08.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理用非浸入式生态膜系统，包括池体，所述池体内铺设有滤料，所述滤料的上方设有与池体相固定的喷淋布水系统，所述滤料的上方位于喷淋布水系统的下方铺设有非浸入式填料，所述池体内位于滤料内铺设有通风管系统，所述喷淋布水系统包括若干根互相连通的设有进水口的布水管，布水管上均匀设有若干与布水管相螺接的喷淋头，所述喷淋头包括与布水管相螺接的底座，所述底座上设有与底座一体成型喷嘴，所述底座上设有围在喷嘴外的护罩，所述护罩的两侧设有出水口。非浸入式填料可直接放置在池体内，不需要安装，使用方便。
权利要求书
1.一种污水处理用非浸入式生态膜系统，包括池体，其特征在于：所述池体内铺设有滤料，所述滤料的上方设有与池体相固定的喷淋布水系统，所述滤料的上方位于喷淋布水系统的下方铺设有非浸入式填料，所述池体内位于滤料内铺设有通风管系统，所述喷淋布水系统包括若干根互相连通的设有进水口的布水管，布水管上均匀设有若干与布水管相螺接的喷淋头，所述喷淋头包括与布水管相螺接的底座，所述底座上设有与底座一体成型喷嘴，所述底座上设有围在喷嘴外的护罩，所述护罩的两侧设有出水口。
2.根据权利要求1所述的一种污水处理用非浸入式生态膜系统，其特征在于：所述池体为砖混结构，池体底部设置2.0-3.0%的坡度。
3.根据权利要求1所述的一种污水处理用非浸入式生态膜系统，其特征在于：所述滤料为六层，由下到上依次由粒径为15cm的砾石层、5cm的瓜子片层、15cm的高效复合填料层、10cm的瓜子片层、5cm的高效复合填料层及10cm的砾石层构成，滤料高度共计60cm。
4.根据权利要求1所述的一种污水处理用非浸入式生态膜系统，其特征在于：所述通风管系统铺设在池体最底层的砾石层上，所述通风管系统包括若干根互相连通的通风管道，所述通风管道上设有入风口和若干出风口，所述入风口与连接有空气加热器的风机相连。
5.根据权利要求1所述的一种污水处理用非浸入式生态膜系统，其特征在于：所述非浸入式填料由聚丙烯材料注塑而成的球形悬浮填料，所述球形悬浮填料包括中空的网状球体，所述网状球体的内部设有与网状球体相固定的旋转球体。
6.根据权利要求5所述的一种污水处理用非浸入式生态膜系统，其特征在于：所述旋转球体包括与网状球体相固定的转轴，所述转轴外设有空心球体，所述空心球体的外表面均匀设有弧形鳞片。
说明书
一种污水处理用非浸入式生态膜系统
技术领域
本实用新型涉及一种污水处理用非浸入式生态膜系统，属于污水 处理技术领域。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在生活和工业生产中，都会产生大量的污水，传统污水处理工艺全部是将填料浸入水体，这样就需要将填料安装在滤池中，安装和拆卸都非常不方便。为此，我们提出一种污水处理用非浸入式生态膜系统。
实用新型内容
本实用新型的主要目的在于提供一种污水处理用非浸入式生态膜系统，通过采用非浸入式生态膜处理系统对污水进行处理，不仅不需要安装填料，并且污水处理的效果好，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水处理用非浸入式生态膜系统，包括池体，所述池体内铺设有滤料，所述滤料的上方设有与池体相固定的喷淋布水系统，所述滤料的上方位于喷淋布水系统的下方铺设有非浸入式填料，所述池体内位于滤料内铺设有通风管系统，所述喷淋布水系统包括若干根互相连通的设有进水口的布水管，布水管上均匀设有若干与布水管相螺接的喷淋头，所述喷淋头包括与布水管相螺接的底座，所述底座上设有与底座一体成型喷嘴，所述底座上设有围在喷嘴外的护罩，所述护罩的两侧设有出水口。
进一步的，所述池体为砖混结构，池体底部设置2.0-3.0%的坡度。

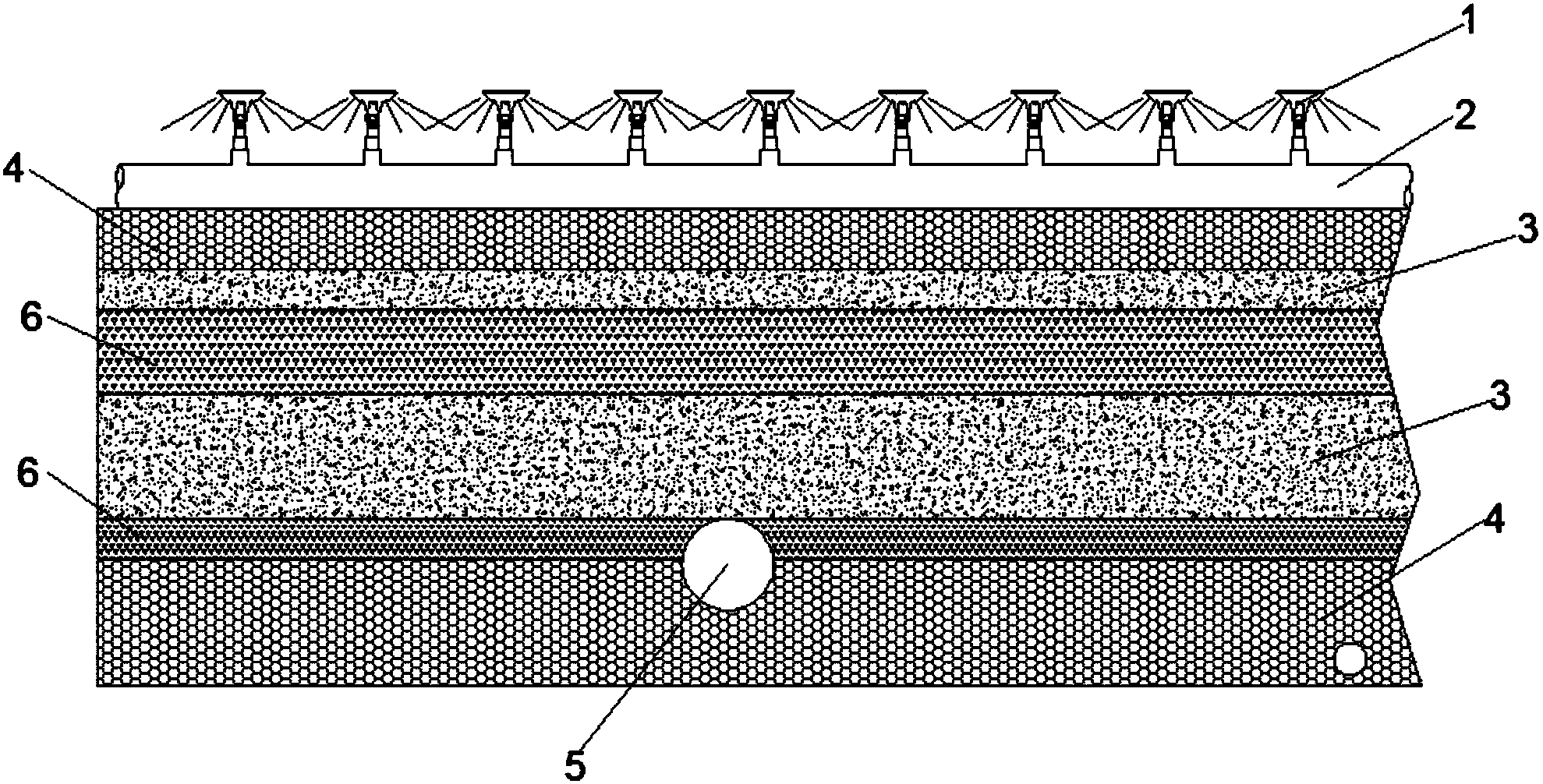

进一步的，所述滤料为六层，由下到上依次由粒径为15cm的砾石层、5cm 的瓜子片层、15cm的高效复合填料层、10cm的瓜子片层、5cm的高效复合填料层及10cm的砾石层构成，滤料高度共计60cm。
进一步的，所述通风管系统铺设在池体最底层的砾石层上，所述通风管系统包括若干根互相连通的通风管道，所述通风管道上设有入风口和若干出风口，所述入风口与连接有空气加热器的风机相连。
进一步的，所述非浸入式填料由聚丙烯材料注塑而成的球形悬浮填料，所述球形悬浮填料包括中空的网状球体，所述网状球体的内部设有与网状球体相固定的旋转球体。
进一步的，所述旋转球体包括与网状球体相固定的转轴，所述转轴外设有空心球体，所述空心球体的外表面均匀设有弧形鳞片。
本实用新型使用时污水通过喷淋布水系统进入非浸入式生态膜处理系统，污水通过非浸入式生态膜处理工艺中的土壤/包气带/填料介质/微生物系统产生综合的物理、化学和生物反应使污染物得以去除，非浸入式生态膜系统采用干湿交替的运转方式，通过池体内的好氧、厌氧和兼氧性微生物降解污染物，该喷淋布水系统可以控制水份运移，在最大限度地分散污染物负荷的同时，避免水流受阻，完全避免系统堵塞，非浸入式填料可直接放置在池体内，不需要安装，使用方便。
