申请日2018.07.09
公开(公告)日2019.03.15
IPC分类号F16L55/07
摘要
本实用新型涉及一种油田污水处理管道防气阻装置，包括防堵管体，所述防堵管体的底部设置有进水管，所述防堵管体的外部安装有排水管，所述防堵管体的顶部通过紧固螺钉安装有密封端盖，所述密封端盖的中部安装有密封橡胶管，且密封橡胶管贯穿密封端盖。本实用新型通过浮力和弹力的相互配合，使排气管的能够在防堵管体的内腔上下滑动，从而是排气通孔能够处于防堵管体的内腔或密封端盖的上部，进而实现自动排气的过程，减少油田污水排出时的气堵现象，降低因为气堵而油田的开采进度与效率的影响，而且本实用新型结构简单，使用方便，后期维护方便，降低使用和维护成本。
权利要求书
1.一种油田污水处理管道防气阻装置，包括防堵管体，其特征在于，所述防堵管体的底部设置有进水管，所述防堵管体的外部安装有排水管，所述防堵管体的顶部通过紧固螺钉安装有密封端盖，所述密封端盖的中部安装有密封橡胶管，且密封橡胶管贯穿密封端盖，所述密封橡胶管的内腔安装有排气管，且排气管的两端均贯穿密封橡胶管，所述排气管的外壁下部均匀开设有排气通孔，所述排气管的底端安装有定位浮板，所述排气管的外壁上部设置限位支架，所述限位支架的底部均匀设置有复位弹性件，且复位弹性件的底部与密封端盖的顶部固定连接。
2.根据权利要求1所述的一种油田污水处理管道防气阻装置，其特征在于，所述防堵管体、进水管和排水管之间为一个整体，且进水管和排水管均与防堵管体连通，所述进水管的内腔设置有密封螺纹。
3.根据权利要求1所述的一种油田污水处理管道防气阻装置，其特征在于，所述密封橡胶管与排气管之间相互配合，且密封橡胶管与排气管之间为过渡配合，所述密封橡胶管与排气管之间涂抹有凡士林油，且排气管能够在密封橡胶管的内腔上下滑动。
4.根据权利要求1所述的一种油田污水处理管道防气阻装置，其特征在于，所述定位浮板包括安装板，所述安装板的顶部设置有与排气管相匹配的连接套筒，所述安装板的底部均匀设置有悬浮气囊。
5.根据权利要求1所述的一种油田污水处理管道防气阻装置，其特征在于，所述限位支架包括固定套筒，且固定套筒的内腔设置有与排气管相匹配的内螺纹，所述固定套筒的外壁均匀设置有限位支板，所述限位支板的底部外端开设有与复位弹性件相配合的安装卡槽，且安装卡槽与复位弹性件之间为过盈配合。
6.根据权利要求1所述的一种油田污水处理管道防气阻装置，其特征在于，所述污水对定位浮板的浮力大于复位弹性件的弹力与密封橡胶管和排气管之间摩擦力之和，且复位弹性件的弹力大于密封橡胶管和排气管之间的摩擦力。
说明书
一种油田污水处理管道防气阻装置
技术领域
本实用新型涉及油田污水处理技术领域，具体涉及一种油田污水处理管道防气阻装置。
背景技术
单一地质构造(或地层)因素控制下的、同一产油气面积内的油气藏总和。一个油气田可能有一个或多个油气藏。在同一面积内主要为油藏的称油田，主要为气藏的称气田。按控制产油气面积内的地质因素，将油气田分为3类：①构造型油气田。指产油气面积受单一的构造因素控制，如褶皱和断层。②地层型油气田，区域背斜或单斜构造背景上由地层因素控制(如地层的不整合、尖灭和岩性变化等)的含油面积。③复合型油气田。产油气面积内不受单一的构造或地层因素控制，而受多种地质因素控制的油气，在油田的开采过程中会产生大量的油田污水。
目前在油田污水输送管道内，因压力和温度变化析出气体等原因，造成管道内存在气体，随着积存气体的增加，管道内容易发生气阻，尤其在管道的高点气阻现象尤为严重，从而影响液体的正常输送，给生产带来安全隐患，影响油田开采的进度与效率。
基于此，本实用新型设计了一种油田污水处理管道防气阻装置，以解决上述问题。
实用新型内容
本实用新型的一个主要目的在于克服现有技术中的至少一种缺陷，提供一种油田污水处理管道防气阻装置，以解决上述背景技术中提出的目前在油田污水输送管道内，因压力和温度变化析出气体等原因，造成管道内存在气体，随着积存气体的增加，管道内容易发生气阻，尤其在管道的高点气阻现象尤为严重，从而影响液体的正常输送，给生产带来安全隐患，影响油田开采的进度与效率的问题。
为了实现上述技术方案，本实用新型采用以下技术方案：

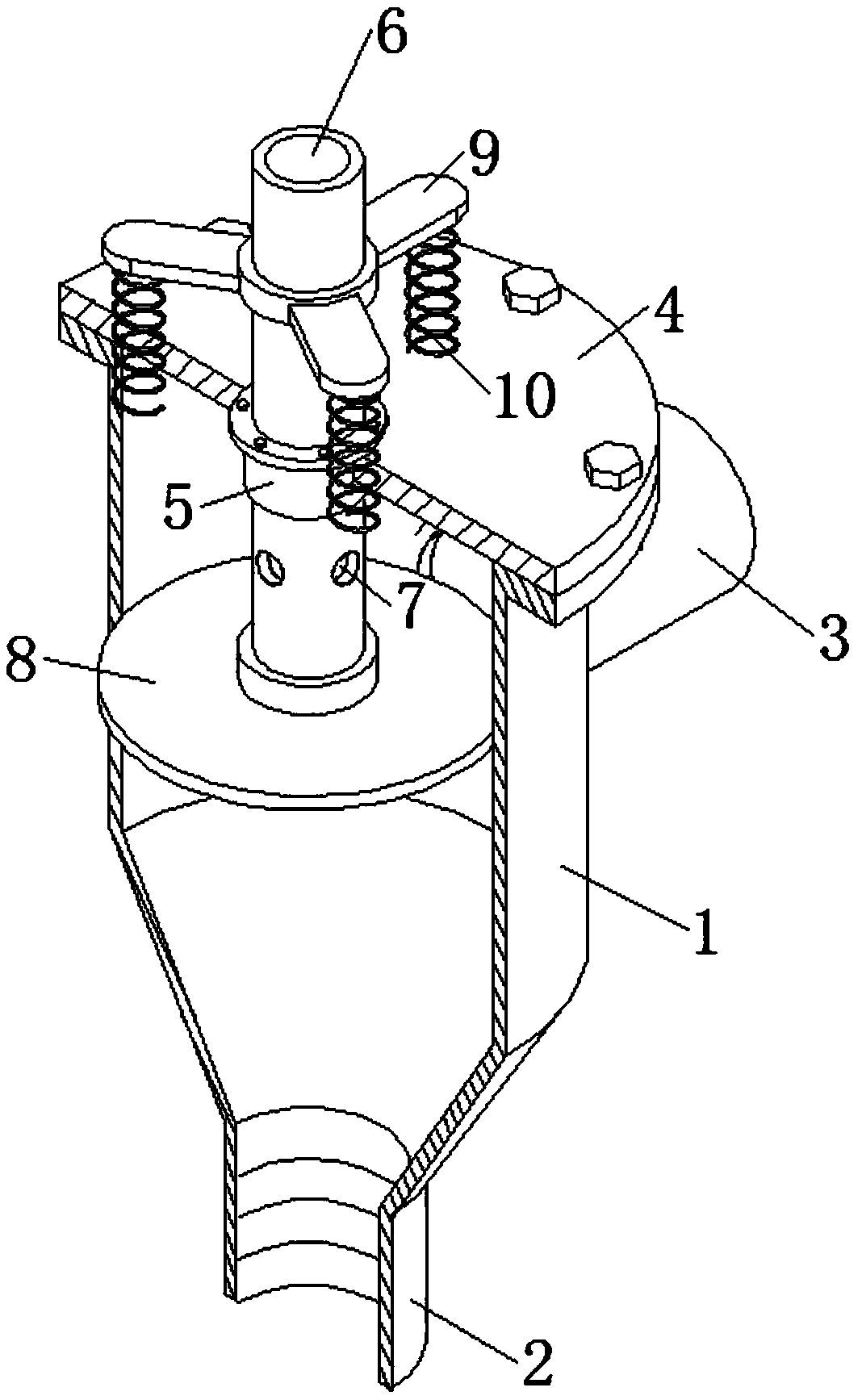

根据本实用新型的一个方面，提供一种油田污水处理管道防气阻装置，包括防堵管体，所述防堵管体的底部设置有进水管，所述防堵管体的外部安装有排水管，所述防堵管体的顶部通过紧固螺钉安装有密封端盖，所述密封端盖的中部安装有密封橡胶管，且密封橡胶管贯穿密封端盖，所述密封橡胶管的内腔安装有排气管，且排气管的两端均贯穿密封橡胶管，所述排气管的外壁下部均匀开设有排气通孔，所述排气管的底端安装有定位浮板，所述排气管的外壁上部设置限位支架，所述限位支架的底部均匀设置有复位弹性件，且复位弹性件的底部与密封端盖的顶部固定连接。
根据本实用新型的一实施方式，所述防堵管体、进水管和排水管之间为一个整体，且进水管和排水管均与防堵管体连通，所述进水管的内腔设置有密封螺纹。
根据本实用新型的一实施方式，所述密封橡胶管与排气管之间相互配合，且密封橡胶管与排气管之间为过渡配合，所述密封橡胶管与排气管之间涂抹有凡士林油，且排气管能够在密封橡胶管的内腔上下滑动。
根据本实用新型的一实施方式，所述定位浮板包括安装板，所述安装板的顶部设置有与排气管相匹配的连接套筒，所述安装板的底部均匀设置有悬浮气囊。
根据本实用新型的一实施方式，所述限位支架包括固定套筒，且固定套筒的内腔设置有与排气管相匹配的内螺纹，所述固定套筒的外壁均匀设置有限位支板，所述限位支板的底部外端开设有与复位弹性件相配合的安装卡槽，且安装卡槽与复位弹性件之间为过盈配合。
根据本实用新型的一实施方式，所述污水对定位浮板的浮力大于复位弹性件的弹力与密封橡胶管和排气管之间摩擦力之和，且复位弹性件的弹力大于密封橡胶管和排气管之间的摩擦力。
由上述技术方案可知，本实用新型具备以下优点和积极效果中的至少之一：
本实用新型通过浮力和弹力的相互配合，使排气管的能够在防堵管体的内腔上下滑动，从而是排气通孔能够处于防堵管体的内腔或密封端盖的上部，进而实现自动排气的过程，减少油田污水排出时的气堵现象，降低因为气堵而油田的开采进度与效率的影响，而且本实用新型结构简单，使用方便，后期维护方便，降低使用和维护成本。
