申请日2018.07.09
公开(公告)日2019.03.19
IPC分类号C02F11/12; C02F11/13
摘要
本实用新型涉及污泥加工技术领域，尤其为一种污泥烘干在线监控装置，包括壳体，壳体的内部依次设置有中央控制器和温湿度控制器，壳体的外壁上方嵌设有显示屏，壳体的外壁中部设置有变频器，壳体的两侧外壁开设有若干散热孔，散热孔呈平行等间距排列，散热孔的内部设置有辊轴，壳体的底部设置有支架，支架的底部四个拐角处均设置有固定片，本实用新型结构简单，使用方便，通过其中设置的显示屏能够先观察各个部件的运行情况，并更具需要进行控制操作，通过其中设置的辊轴能够调节散热量，同时能够根据需要进行调节至防尘状态，本实用新型具有很大的实用价值，便于推广。
权利要求书

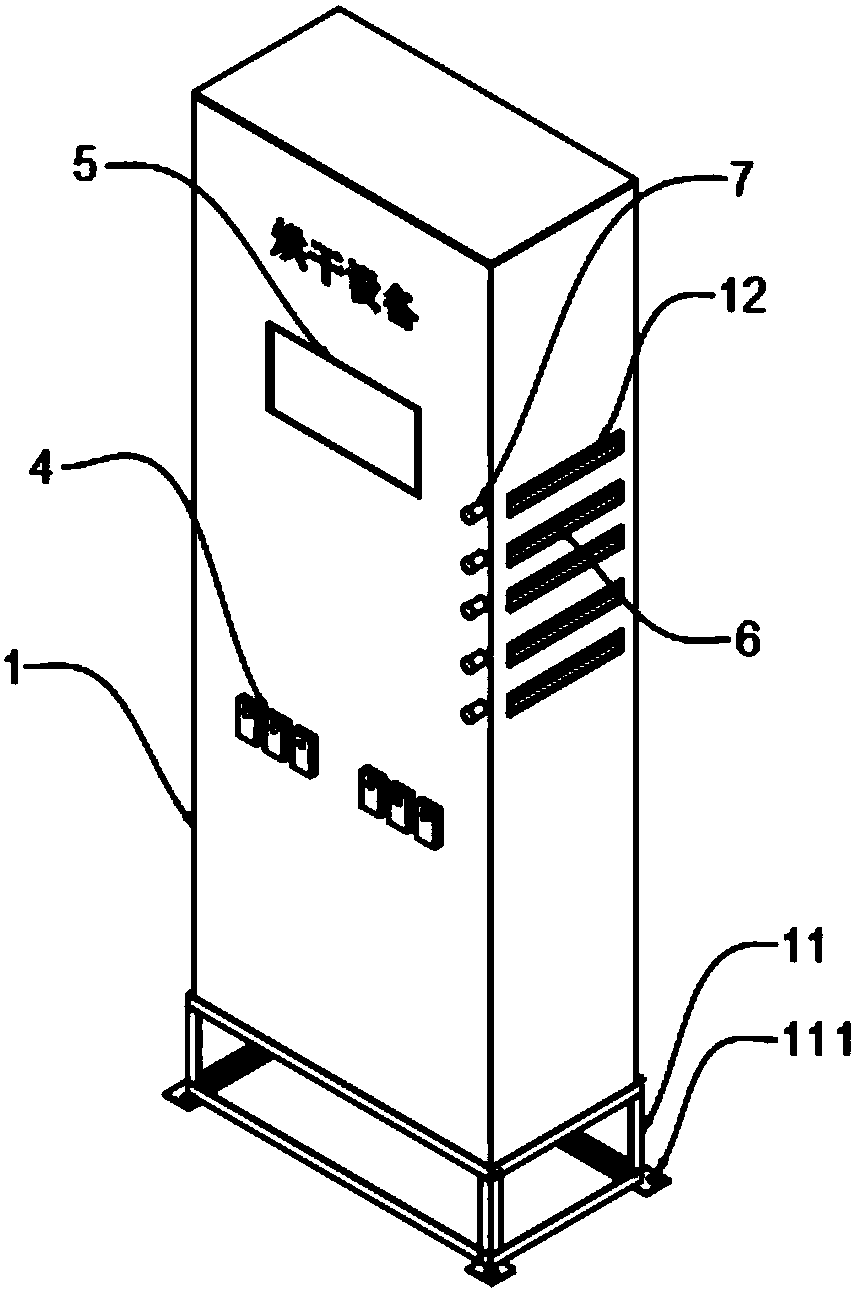

1.一种污泥烘干在线监控装置，包括壳体(1)，其特征在于：所述壳体(1)的内部依次设置有中央控制器(2)和温湿度控制器(3)，所述壳体(1)的外壁上方嵌设有显示屏(5)，所述壳体(1)的外壁中部设置有变频器(4)，所述壳体(1)的两侧外壁开设有若干散热孔(12)，所述散热孔(12)呈平行等间距排列，所述散热孔(12)的内部设置有辊轴(6)，所述壳体(1)的底部设置有支架(11)，所述支架(11)的底部四个拐角处均设置有固定片(111)。
2.根据权利要求1所述的污泥烘干在线监控装置，其特征在于：所述辊轴(6)靠近壳体(1)的一侧表面开设有防尘口(61)，所述防尘口(61)的表面设置有防尘网，所述辊轴(6)靠近防尘口(61)上方的外表面垂直设置有第一挡片(63)，所述辊轴(6)靠近防尘口(61)下方的外表面垂直设置有第二挡片(64)，所述辊轴(6)远离第二挡片(64)的一侧表面垂直设置有第三挡片(65)，所述辊轴(6)远离防尘口(61)的一侧表面开设有透气口(62)。
3.根据权利要求2所述的污泥烘干在线监控装置，其特征在于：所述第一挡片(63)与第二挡片(64)的夹角为90°。
4.根据权利要求2所述的污泥烘干在线监控装置，其特征在于：所述第一挡片(63)与第三挡片(65)的夹角为90°。
5.根据权利要求2所述的污泥烘干在线监控装置，其特征在于：所述辊轴(6)的内部为中空结构。
6.根据权利要求2所述的污泥烘干在线监控装置，其特征在于：所述辊轴(6)的一端通过轴承与壳体(1)的内壁转动连接，所述辊轴(6)的另一端贯穿壳体(1)的外壁且连接有把手(7)。
说明书
一种污泥烘干在线监控装置
技术领域
本实用新型涉及污泥加工技术领域，具体为一种污泥烘干在线监控装置。
背景技术
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程，污水处理程度越高，就会产生越多的污泥残余物需要加以处理，除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施，对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分，在污泥加工过程中，需要对污泥进行烘干处理，然后能够对污泥进行下一步的利用。
现有的污泥加工处理装置结构单一，都是通过人工操作控制，人工操作具有一定的局限性，缺少整体的监控装置，不便于观察各个部件的运行情况，此外，监控装置在使用时会大量发热，但是在进行散热的同时灰尘容易通过散热口进入，影响内部电器元件的运行，鉴于此，我们提出一种污泥烘干在线监控装置。
实用新型内容
本实用新型的目的在于提供一种污泥烘干在线监控装置，以解决上述背景技术中提出的污泥处理不具有监控装置和监控装置容易进灰等问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污泥烘干在线监控装置，包括壳体，所述壳体的内部依次设置有中央控制器和温湿度控制器，所述壳体的外壁上方嵌设有显示屏，所述壳体的外壁中部设置有变频器，所述壳体的两侧外壁开设有若干散热孔，所述散热孔呈平行等间距排列，所述散热孔的内部设置有辊轴，所述壳体的底部设置有支架，所述支架的底部四个拐角处均设置有固定片。
优选的，所述辊轴靠近壳体的一侧表面开设有防尘口，所述防尘口的表面设置有防尘网，所述辊轴靠近防尘口上方的外表面垂直设置有第一挡片，所述辊轴靠近防尘口下方的外表面垂直设置有第二挡片，所述辊轴远离第二挡片的一侧表面垂直设置有第三挡片，所述辊轴远离防尘口的一侧表面开设有透气口。
优选的，所述第一挡片与第二挡片的夹角为90°。
优选的，所述第一挡片与第三挡片的夹角为90°。
优选的，所述辊轴的内部为中空结构。
优选的，所述辊轴的一端通过轴承与壳体的内壁转动连接，所述辊轴的另一端贯穿壳体的外壁且连接有把手。
与现有技术相比，本实用新型的有益效果：本实用新型结构简单，使用方便，通过其中设置的显示屏能够先观察各个部件的运行情况，并更具需要进行控制操作，通过其中设置的辊轴能够调节散热量，同时能够根据需要进行调节至防尘状态，本实用新型具有很大的实用价值，便于推广。
