申请日2018.07.10
公开(公告)日2018.11.23
IPC分类号C02F9/04
摘要
本发明公开了一种用于环保治理的污水处理装置，包括壳体、处理腔、多级过滤腔、伺服电机、消毒剂入口和污水排出口，所述壳体内部设置处理腔，所述处理腔顶部两侧对称设置两个多级过滤腔，所述多级过滤腔底部中间位置倾斜设置导流管，所述导流管与所述处理腔连通，所述壳体上表面中间位置固定安装伺服电机，所述壳体侧壁中间位置设置消毒剂入口，所述消毒剂入口与所述处理腔连通，所述壳体右侧壁底部设置污水排出口，所述污水排出口与所述处理腔连通;本发明能够实现对污水的快速高效的过滤处理，且能够避免污水中固体杂质的堵塞，保证了污水处理效率，同时能够增加污水和消毒剂的接触面积，污水处理效率得到了显著的提高。
权利要求书

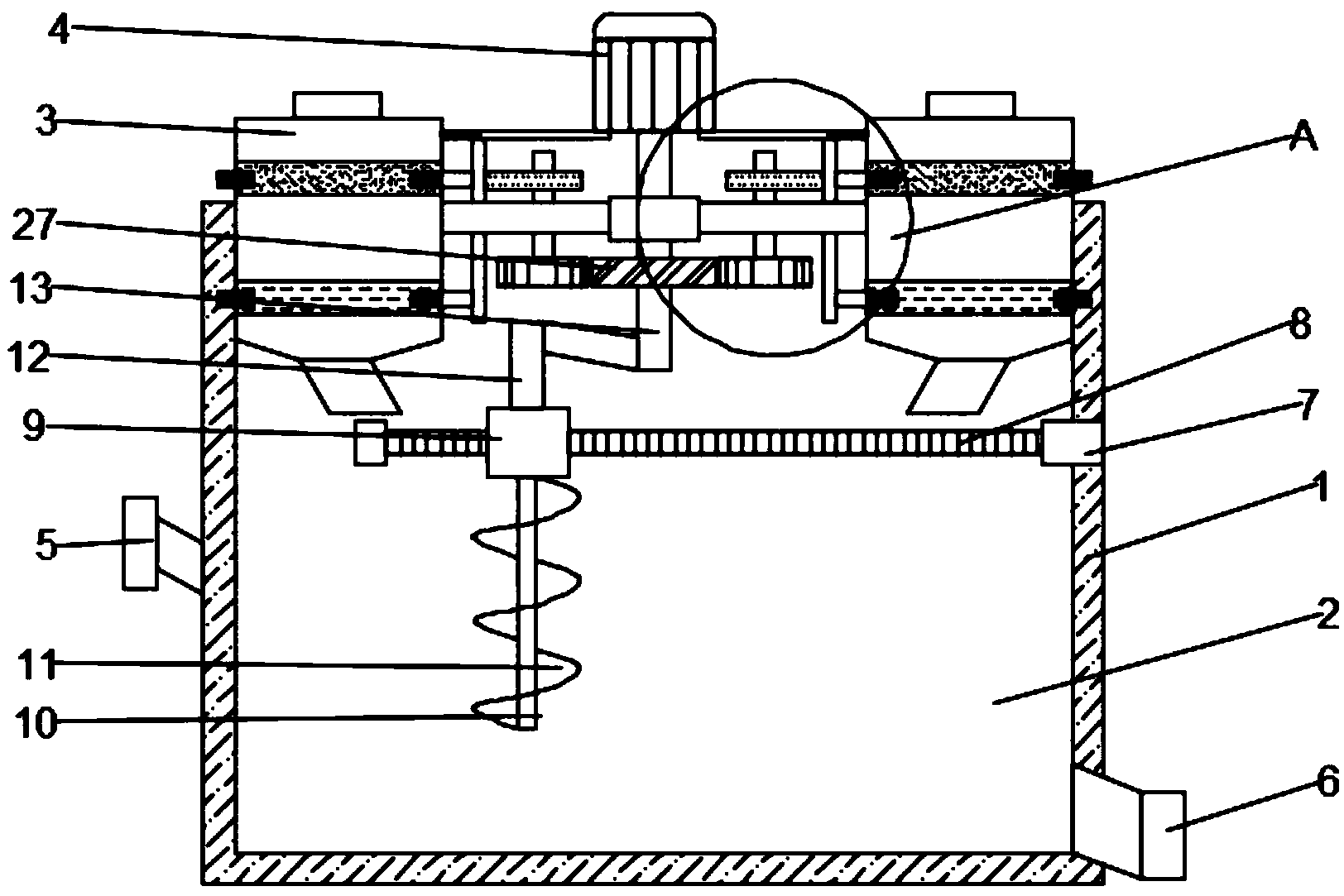

1.一种用于环保治理的污水处理装置，包括壳体(1)、处理腔(2)、多级过滤腔(3)、伺服电机(4)、消毒剂入口(5)和污水排出口(6)，所述壳体(1)内部设置处理腔(2)，所述处理腔(2)顶部两侧对称设置两个多级过滤腔(3)，所述多级过滤腔(3)底部中间位置倾斜设置导流管(18)，所述导流管(18)与所述处理腔(2)连通，所述壳体(1)上表面中间位置固定安装伺服电机(4)，所述壳体(1)侧壁中间位置设置消毒剂入口(5)，所述消毒剂入口(5)与所述处理腔(2)连通，所述壳体(1)右侧壁底部设置污水排出口(6)，所述污水排出口(6)与所述处理腔(2)连通，其特征在于，所述伺服电机(4)下侧输出轴焊接第二转轴(13)，所述第二转轴(13)下端贯穿所述壳体(1)上壁，并且延伸至所述处理腔(2)内。
2.根据权利要求1所述的用于环保治理的污水处理装置，其特征在于，所述伺服电机(4)型号为YXF2B3。
3.根据权利要求1所述的用于环保治理的污水处理装置，其特征在于，所述处理腔(2)顶部中间位置设置第三齿轮(27)，所述第三齿轮(27)固定焊接在所述第二转轴(13)上，所述第三齿轮(27)两侧对称设置第二齿轮(26)，所述第二齿轮(26)与所述第三齿轮(27)啮合，所述第二齿轮(26)上方固定焊接第三转轴(25)，所述第三转轴(25)上端贯穿所述壳体(1)上壁，并且延伸至所述壳体(1)上方位置，所述第三转轴(25)上端焊接凸轮(24)，位于所述凸轮(24)正上方，且关于所述伺服电机(4)对称设置两个水平导轨(21)，所述水平导轨(21)固定焊接所述伺服电机(4)，所述水平导轨(21)滑动连接抵压板(23)。
4.根据权利要求3所述的用于环保治理的污水处理装置，其特征在于，抵压板(23)与所述凸轮(24)抵接;所述水平导轨(21)内腔中固定安装第二缓冲弹簧(22)，所述抵压板(23)上端安装在所述水平导轨(21)内腔中，并且与所述第二缓冲弹簧(22)固定焊接。
5.根据权利要求1所述的用于环保治理的污水处理装置，其特征在于，所述多级过滤腔(3)上表面中间位置设置污水入口(15)，所述多级过滤腔(3)内腔由上至下依次设置透氧膜(16)和生化膜(17)。
6.根据权利要求1或3或5所述的用于环保治理的污水处理装置，其特征在于，所述透氧膜(16)和生化膜(17)两端均焊接第一缓冲弹簧(20)，位于所述多级过滤腔(3)相互靠近一侧的第一缓冲弹簧(20)固定焊接抵接杆(19)，所述抵接杆(19)与所述抵压板(23)抵接。
7.根据权利要求1所述的用于环保治理的污水处理装置，其特征在于，所述第二转轴(13)下端固定焊接曲柄连杆(12)，所述曲柄连杆(12)远离所述第二转轴(13)一端铰接滑动腔(9)，所述滑动腔(9)内部安装第一齿轮(14)，所述第一齿轮(14)下方连接第一转轴(10)。
8.根据权利要求7所述的用于环保治理的污水处理装置，其特征在于，所述第一转轴(10)与所述第一齿轮(14)连接方式为固定焊接，所述第一转轴(10)上固定安装螺旋搅拌桨叶(11)。
9.根据权利要求1或8所述的用于环保治理的污水处理装置，其特征在于，所述处理腔(2)内右侧壁中间位置设置轴承座(7)，所述轴承座(7)内铰接齿条(8)，所述齿条(8)远离所述轴承座(7)一端贯穿所述滑动腔(9)，且延伸至所述滑动腔(9)左侧，所述第一齿轮(14)与所述齿条(8)啮合。
说明书
一种用于环保治理的污水处理装置
技术领域
本发明涉及环保治理设备技术领域，具体是一种用于环保治理的污水处理装置。
背景技术
目前，随着人与自然和谐发展的理念不断加强，弥足珍贵的水资源得到空前地重视，为解决日益突出的缺水问题，市镇污水和工业废水的处理、湖泊和流域的治理及水资源再生利用等技术不断进步，在这些技术当中都不可或缺地需要建立水体的流态，而建立水体流态主要依靠搅拌器。在污水处理系统中，搅拌器被广泛应用于厌氧池、沉淀池与曝气池等生化反应池。现有的搅拌装置常常存在搅拌效果不佳，上、中、下分散混合不均匀，搅拌时间较长、有悬浮、死角及能耗过大等缺点，因而不能够较佳地去除污水中的杂质，影响下级设备的处理效率;而且现有的设备在消毒的时候，无法将消毒剂搅拌均匀，达不到高效消毒效果，为此，我们提出一种用于环保治理的污水处理装置。
发明内容
本发明的目的在于提供一种用于环保治理的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于环保治理的污水处理装置，包括壳体、处理腔、多级过滤腔、伺服电机、消毒剂入口和污水排出口，所述壳体内部设置处理腔，所述处理腔顶部两侧对称设置两个多级过滤腔，所述多级过滤腔底部中间位置倾斜设置导流管，所述导流管与所述处理腔连通，所述壳体上表面中间位置固定安装伺服电机，所述壳体侧壁中间位置设置消毒剂入口，所述消毒剂入口与所述处理腔连通，所述壳体右侧壁底部设置污水排出口，所述污水排出口与所述处理腔连通，其特征在于，所述伺服电机下侧输出轴焊接第二转轴，所述第二转轴下端贯穿所述壳体上壁，并且延伸至所述处理腔内。
作为本发明进一步的方案：所述伺服电机型号为YXF2B3。
作为本发明再进一步的方案：所述处理腔顶部中间位置设置第三齿轮，所述第三齿轮固定焊接在所述第二转轴上，所述第三齿轮两侧对称设置第二齿轮，所述第二齿轮与所述第三齿轮啮合，所述第二齿轮上方固定焊接第三转轴，所述第三转轴上端贯穿所述壳体上壁，并且延伸至所述壳体上方位置，所述第三转轴上端焊接凸轮，位于所述凸轮正上方，且关于所述伺服电机对称设置两个水平导轨，所述水平导轨固定焊接所述伺服电机，所述水平导轨滑动连接抵压板。。
作为本发明再进一步的方案：抵压板与所述凸轮抵接;所述水平导轨内腔中固定安装第二缓冲弹簧，所述抵压板上端安装在所述水平导轨内腔中，并且与所述第二缓冲弹簧固定焊接。
作为本发明再进一步的方案：所述多级过滤腔上表面中间位置设置污水入口，所述多级过滤腔内腔由上至下依次设置透氧膜和生化膜。
作为本发明再进一步的方案：所述透氧膜和生化膜两端均焊接第一缓冲弹簧，位于所述多级过滤腔相互靠近一侧的第一缓冲弹簧固定焊接抵接杆，所述抵接杆与所述抵压板抵接。
作为本发明再进一步的方案：所述第二转轴下端固定焊接曲柄连杆，所述曲柄连杆远离所述第二转轴一端铰接滑动腔，所述滑动腔内部安装第一齿轮，所述第一齿轮下方连接第一转轴。
作为本发明再进一步的方案：所述第一转轴与所述第一齿轮连接方式为固定焊接，所述第一转轴上固定安装螺旋搅拌桨叶。
作为本发明再进一步的方案：所述处理腔内右侧壁中间位置设置轴承座，所述轴承座内铰接齿条，所述齿条远离所述轴承座一端贯穿所述滑动腔，且延伸至所述滑动腔左侧，所述第一齿轮与所述齿条啮合。
与现有技术相比，本发明的有益效果是：所述透氧膜和生化膜配合工作能够实现对所述多级过滤腔内的污水进行充分的过滤，进而保证了污水初步处理的干净彻底，所述伺服电机启动能够带动所述第二转轴和第三齿轮转动，所述第三齿轮带动所述第二齿轮和凸轮转动，进而使得所述凸轮间歇性实现对抵压板和抵接杆进行挤压，从而实现了带动所述透氧膜和生化膜左右滑动，有助于实现对污水的高效过滤，避免含有固体杂质的污水堆积在所述多级过滤腔内;本发明能够实现对污水的快速高效的过滤处理，且能够避免污水中固体杂质的堵塞，保证了污水处理效率，同时能够增加污水和消毒剂的接触面积，污水处理效率得到了显著的提高。
