申请日2018.07.10
公开(公告)日2018.12.14
IPC分类号C02F9/08; C02F101/30; C02F101/12
摘要
本发明公开了一种新型的水处理装置，包括外壳和连接管，所述外壳的前表面对立开设有安装孔，且安装孔贯通所述外壳，所述外壳的端部对立固定设置有底盖，所述底盖的表面设置有进水口和出水口，且进水口和出水口均贯通所述底盖并延伸进所述外壳的内部，所述外壳的内部设置有腔体，所述腔体包括过滤网固定腔、活性炭棒固定腔和UV灯固定腔，所述过滤网固定腔和活性炭棒固定腔以及活性炭棒固定腔和UV灯固定腔均通过连接管连接;本发明中，过滤网的设置，有助于去除水中的铁锈和泥沙;活性炭棒的设置，有助于吸附水中异色、异味、部分有机物、余氯等有害物质;UV灯管的设置，有助于杀死水中细菌、病毒。
权利要求书

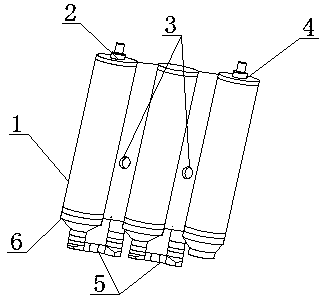

1.一种新型的水处理装置，包括外壳(1)和连接管(5)，其特征在于：所述外壳(1)的前表面对立开设有安装孔(3)，且安装孔(3)贯通所述外壳(1)，所述外壳(1)的端部对立固定设置有底盖(6)，所述底盖(6)的表面设置有进水口(2)和出水口(4)，且进水口(2)和出水口(4)均贯通所述底盖(6)并延伸进所述外壳(1)的内部，所述外壳(1)的内部设置有腔体(7)，所述腔体(7)包括过滤网固定腔(9)、活性炭棒固定腔(10)和UV灯固定腔(11)，所述过滤网固定腔(9)和活性炭棒固定腔(10)以及活性炭棒固定腔(10)和UV灯固定腔(11)均通过连接管(5)连接，所述过滤网固定腔(9)的内部固定设置有过滤网(8)，所述活性炭棒固定腔(10)的内部固定设置有活性炭棒(16)，所述UV灯固定腔(11)的内部固定设置有石英玻璃管(13)，所述石英玻璃管(13)内卡合有UV灯管(14)，所述石英玻璃管(13)的一端设置有弹簧(12)，另一端固定设置有橡胶塞(15)。
2.根据权利要求1所述的一种新型的水处理装置，其特征在于：所述腔体(7)内从左至右依次为过滤网固定腔(9)、活性炭棒固定腔(10)和UV灯固定腔(11)。
3.根据权利要求1所述的一种新型的水处理装置，其特征在于：所述外壳(1)由三个内部中空的圆柱以及两个内部中空的长方体构成，且安装孔(3)分布于两个长方体上。
4.根据权利要求1所述的一种新型的水处理装置，其特征在于：所述连接管(5)为“U”型结构，且连接管(5)延伸出所述底盖(6)。
5.根据权利要求1所述的一种新型的水处理装置，其特征在于：所述橡胶塞(15)为圆柱形结构。
6.根据权利要求1所述的一种新型的水处理装置，其特征在于：所述腔体(7)和底盖(6)的接触位置还设置有滤芯。
说明书
一种新型的水处理装置
技术领域
本发明属于水处理技术领域，具体涉及一种新型的水处理装置。
背景技术
水处理的方式包括物理处理和化学处理。物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。
然而现有的水处理的过程中仍然存在着一些不合理的因素，现有的水处理过程中，缺少一种去除水中铁锈、泥沙，又兼顾吸附水中异色、异味、部分有机物、余氯等有害物质，同时杀死水中细菌、病毒的方法;为了在水处理的过程中去除水中铁锈、泥沙，同时吸附水中异色、异味、部分有机物、余氯等有害物质，以及杀死水中细菌、病毒;为此本发明提供一种新型的水处理装置。
发明内容
本发明的目的在于提供一种新型的水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型的水处理装置，包括外壳和连接管，所述外壳的前表面对立开设有安装孔，且安装孔贯通所述外壳，所述外壳的端部对立固定设置有底盖，所述底盖的表面设置有进水口和出水口，且进水口和出水口均贯通所述底盖并延伸进所述外壳的内部，所述外壳的内部设置有腔体，所述腔体包括过滤网固定腔、活性炭棒固定腔和UV灯固定腔，所述过滤网固定腔和活性炭棒固定腔以及活性炭棒固定腔和UV灯固定腔均通过连接管连接，所述过滤网固定腔的内部固定设置有过滤网，所述活性炭棒固定腔的内部固定设置有活性炭棒，所述UV灯固定腔的内部固定设置有石英玻璃管，所述石英玻璃管内卡合有UV灯管，所述石英玻璃管的一端设置有弹簧，另一端固定设置有橡胶塞。
优选的，所述腔体内从左至右依次为过滤网固定腔、活性炭棒固定腔和UV灯固定腔。
优选的，所述外壳由三个内部中空的圆柱以及两个内部中空的长方体构成，且安装孔分布于两个长方体上。
优选的，所述连接管为“U”型结构，且连接管延伸出所述底盖。
优选的，所述橡胶塞为圆柱形结构。
优选的，所述腔体和底盖的接触位置还设置有滤芯。
与现有技术相比，本发明的有益效果是：
(1)过滤网的设置，有助于去除水中的铁锈和泥沙;
(2)活性炭棒的设置，有助于吸附水中异色、异味、部分有机物、余氯等有害物质;
(3)UV灯管的设置，有助于杀死水中细菌、病毒。
