申请日2018.07.10
公开(公告)日2018.11.30
IPC分类号C02F9/02; C02F9/12; C02F1/44
摘要
本发明公开了一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机。制水与排放废水交替进行，简化了前置滤芯降低了耗材费用。采用了磁化器，改善水质;水满时定量净水回流入RO膜;定期定量净水反冲洗前置滤芯;大流量正冲洗、逆冲洗RO膜，延缓衰减，避免了RO膜堵塞，延长了RO膜使用寿命。采用了流量传感器实现定量制水，纯水与废水比达到3：1，不受水温影响，制水快速准确，水效一级。既适合市政自来水也适合乡村屋顶供水和负压制水;采用了一只放置于机箱内的膜壳储水代替压力桶，微型泵控制出水,节省了后置活性炭滤芯和空间;指示灯提示更换滤芯;在制水的首次周期，排放掉定量浓缩净水并采样，采用减压阀适应各种水压。
权利要求书
1.一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机，包括控制器、过插座,机箱内过滤模块包括净水支路和储水支路一部分;净水支路包括减压阀、微型滤芯、前置烧结活性炭滤芯、磁化器、增压泵、正冲洗进水电磁阀、逆冲洗进水电磁阀、逆冲洗出水电磁阀、逆止阀、净水护膜电磁阀、RO膜、正冲洗出滤模块，安装在机箱中，机箱侧面设有原水口、净水口、废水口、DC24V电源水电磁阀、流量传感器、逆止阀、前置滤芯反冲洗电磁阀，通过管路相连;储水支路包括RO膜壳、高压开关、水流开关、鹅颈龙头，通过管路相连;增压泵、所有电磁阀、复位开关、指示灯、流量传感器、高压开关、水流开关的电气部分均与控制器相连。
2.权利1中所述净水机其特征在于在不同制水阶段具有正冲洗与逆冲洗功能，正冲洗进水电磁阀与逆冲洗出水电磁阀出水端同时接入RO膜进水口，正冲洗出水电磁阀与逆冲洗进水电磁阀出水口同时接入RO膜废水出水口，不连接任何流量控制元件，通过开关及软件设置改变净水与废水的比例,正冲洗时正冲洗进水电磁阀与正冲洗出水电磁阀同时接通;逆冲洗时逆冲洗进水电磁阀与逆冲洗出水电磁阀同时接通，每制水周期内轮流加压、正冲洗、加压、反冲洗。
3.权利1中所述净水机其特征在于RO膜净水出水口连接流量传感器，其电气部分连接控制器。
4.权利1中所述净水机其特征在于，采用了一只RO膜壳做储水装置放在机箱内部，用微型隔膜泵控制净水出水,取消了压力桶,节省了空间。
5.权利1中;所述净水机其特征在于增压泵进水口串联磁化器、烧结活性炭滤芯、微型滤芯、减压阀，通过按钮、开关控制器设置纯水与废水的比例。
6.权利1中所述净水机其特征在于前置滤芯只有一只滤芯耗材。
7.按照权利1-6项要求述的净水机实施的净水、自动冲洗方法，其特征包括如下步骤：
鹅颈龙头开启，水流开关接通、出水;增压泵开启，制水开始;控制器控制增压泵按照适当的压力对RO膜周期性加压制水、大流量正冲洗、逆冲洗;设有缺水保护、超压保护。
说明书
一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机
技术领域
净水设备技术领域，特别涉及一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机。
背景技术
传统的家庭用RO净水机存在下列缺点：滤芯使用寿命短，更换频繁，费用高，每种滤芯更换周期不一样，牵扯消耗用户过多的精力和金钱;制水速度慢;RO膜容易堵塞;净水与废水比例在夏天1:3，在冬天1:7，浪费严重，国家将实施水效标准，传统净水器水效将无法符合要求;在乡村使用，更换滤芯更加频繁，用户无法接受;普通压力桶储水有橡胶味、占据空间、要连接后置活性炭滤芯。
发明内容
为克服以上缺点，本发明提供了一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机。由于采用逆冲洗和无流量控制元件的设计，采用了可反冲洗微型滤芯、烧结活性炭滤芯、磁化器对原水进行预处理，实验效果很好，到时只需要更换一只便宜的烧结活性炭滤芯;采用一只RO膜壳做储水元件，微型隔膜泵控制净水出水,取消了压力桶,节省了空间;采用磁化器处理原水，将大颗粒晶体打散分解成小颗粒松散絮状物质，防止RO膜内部结晶，配合大流量正冲洗和逆冲洗，保护了RO膜，降低衰减，大幅度延长了RO膜的使用寿命。由于采用微废水技术，同时定期定量手动或自动做前置滤芯反冲洗，提高了制水速度，相对延长了前置活性炭滤芯的更换周期。本发明的净水与废水比例分别为2：1、2.5:1、3:1三种，用户可根据原水水质通过机箱侧面的船型开关和复位按钮分别设置。
本申请采用的技术方案是：

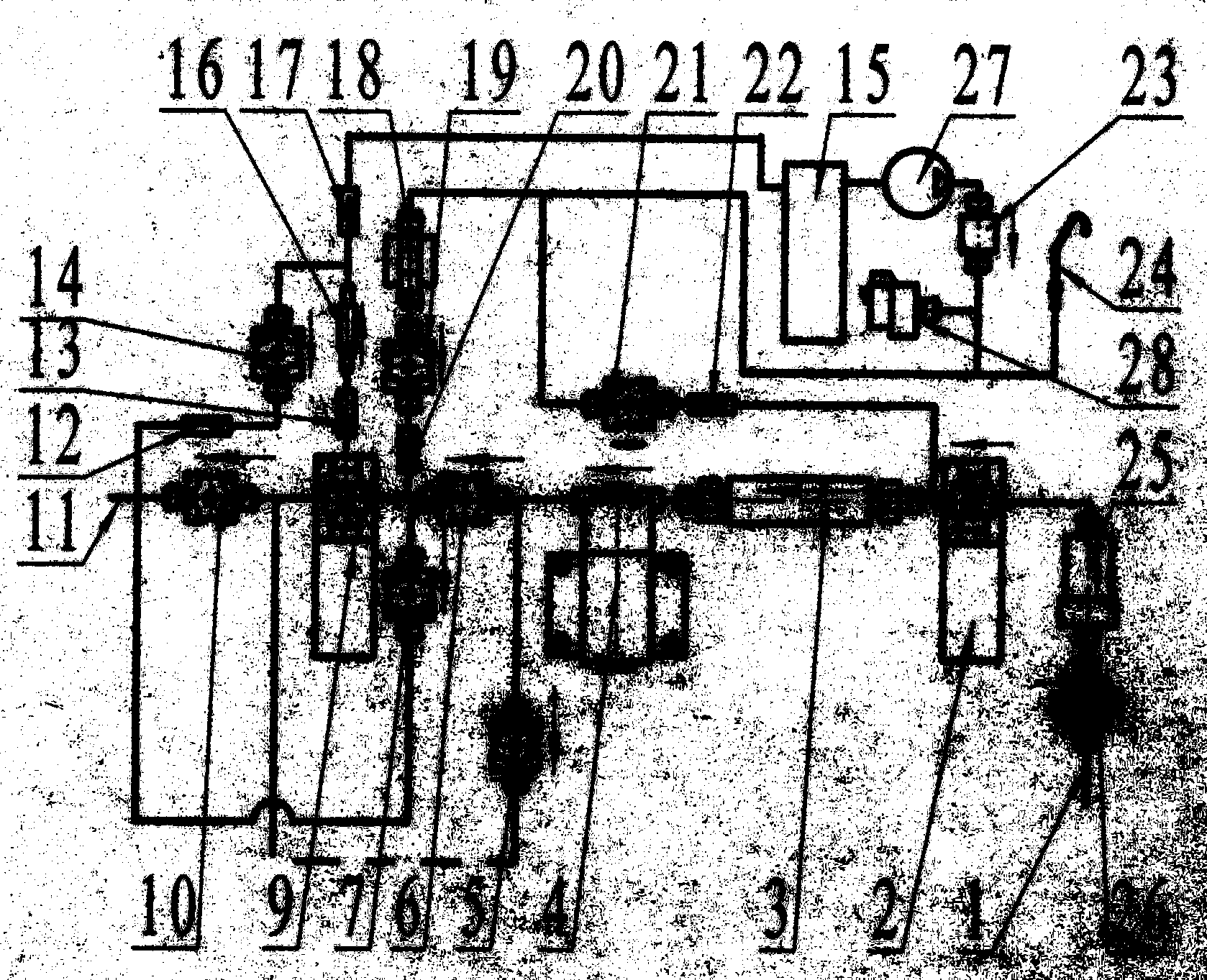

一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机，包括机箱，机箱侧面设有进水接口、净水接口、废水接口、DC24V电源接口。机箱内部设有净水支路和储水支路。净水支路包括按进水顺序通过的减压阀、微型滤芯、前置烧结活性炭滤芯、磁化器、增压泵、RO膜、流量传感器、所有逆止阀、所有电磁阀、复位开关;储水支路包括RO膜壳、高压开关、水流开关。所有电磁阀、开关、流量传感器均与控制器相连。
本申请所述的一种不易堵膜节省滤芯耗材的微废水无压力桶RO净水机实施的净水、自动冲洗方法包括如下步骤：
鹅颈龙头开启，高压开关闭合，水流开关接通、微型隔膜泵输出净水，增压泵开启，进水电磁阀接通，制水开始，以周期为单位制水，每一制水周期，首先系统加压，当净水量达到设定值时，进行3秒正冲洗，下一次则进行3秒逆冲洗，反复进行; 鹅颈龙头关闭时,制水仍在进行,当储水膜壳中水满时，压力开关动作，停止制水。若缺水，制水超过10秒后停止制水;毎工作100个制水周期，净水反冲洗前置烧结活性炭滤芯和微型滤芯16秒(屋顶供水及负压制水有效);毎过滤10吨原水，指示灯闪烁，停止制水，提示更换前置烧结活性炭滤芯，按下复位开关，更换滤芯时间清零，可以制水;按下复位按钮大于等于10秒小于20秒，微型隔膜泵用净水反冲洗前置烧结活性炭滤芯和微型滤芯。
以上所述只是本申请较佳实例之一，并非对本申请做任何形式的限制，任何相关技术人员，在不脱离本申请技术方案范围内，利用上述揭示的技术内容作出些许改动为等同变化的等效实例，均仍属于本申请的技术方案内。
