申请日2018.07.10
公开(公告)日2018.11.23
IPC分类号C02F1/52
摘要
本发明涉及污水处理技术领域，具体是一种污水处理用定时投放沉淀剂装置的工作方法的工作方法，包括承载移动部件、定位传料部件和移料部件，所述承载移动部件包括容纳箱和移动组件，容纳箱为中空结构移动组件安装在容纳箱的底部，移料部件包括移料驱动组件和吸料组件，移料驱动组件设置在容纳箱内，吸料组件与移料驱动组件传动连接且位于容纳箱的侧壁上，定位传料部件包括传送台、若干夹料组件和一个传料驱动组件，该传料驱动组件与传送台传动连接。本发明实现沉淀剂的自动传输作业，减少了人工的输出，提高了沉淀剂传送的效率;吸料组件在移料驱动组件的带动下，能够实现九十度的位置移动，通过机械自动化的投料，能实现对污水的处理作业。
权利要求书
1.一种污水处理用定时投放沉淀剂装置的工作方法，其特征在于：包括以下步骤：首先将若干待投放的沉淀剂依次夹设在夹料组件上，通过传送带将若干夹料组件依次向移料部件的位置传送，通过移料驱动组件带动移料部件移动，能将若干夹料组件上的沉淀剂上依次吸附投入到污水内，来实现对污水的净化作业，当传送台的位置需要进行改变时，通过传料驱动组件带动传送台在容纳箱的顶部移动，能够实现与移料组件的位置的改变，能完成对沉淀剂进行吸附作业;污水处理用定时投放沉淀剂装置包括承载移动部件(1)、定位传料部件(2)和移料部件(3)，定位传料部件(2)设置在承载移动部件(1)的顶部，移料部件(3)的一部分设置在承载移动部件(1)内，另一部分设置在承载移动部件(1)外，所述承载移动部件(1)包括容纳箱(1a)和移动组件(1b)，容纳箱(1a)为中空结构移动组件(1b)安装在容纳箱(1a)的底部，移料部件(3)包括移料驱动组件(3a)和吸料组件(3b)，移料驱动组件(3a)设置在容纳箱(1a)内，吸料组件(3b)与移料驱动组件(3a)传动连接且位于容纳箱(1a)的侧壁上，定位传料部件(2)包括传送台(2a)、若干沿着传送台(2a)的传送方向等间距分布的夹料组件(2b)和一个安装在容纳箱(1a)顶部的传料驱动组件(2c)，该传料驱动组件(2c)与传送台(2a)传动连接。
2.根据权利要求1所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述容纳箱(1a)为矩形结构，容纳箱(1a)内设有敞口向外设置的第一容纳腔，容纳箱(1a)的侧部设有能够打开的侧门(1a1)，容纳箱(1a)的另一侧设有供吸料组件(3b)安装的开口，移动组件(1b)包括若干呈矩形结构分布在容纳箱(1a)底部的移动轮(1b1)。
3.根据权利要求1所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述吸料组件(3b)包括L型梁(3c)、吸料驱动部(3d)和吸料承载部(3e)，L型梁(3c)的一端固定安装在容纳箱(1a)内，L型梁(3c)的另一端沿着容纳箱(1a)侧壁的开口向外延伸，吸料承载部(3e)设置在L型梁(3c)的一侧，吸料驱动部(3d)设置在L型梁(3c)的另一侧。
4.根据权利要求3所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述吸料驱动部(3d)包括第一电机(3d1)、联动座(3d2)、第一连杆(3d3)、第二连杆(3d4)和第三连杆(3d5)，联动座(3d2)安装在L型梁(3c)一端的底部，第一电机(3d1)安装在L型梁(3c)的侧壁上，第一电机(3d1)的主轴与联动座(3d2)固定连接，第一连杆(3d3)的一端与联动座(3d2)远离第一电机(3d1)的一端铰接，第二连杆(3d4)的一端的与第一连杆(3d3)的另一端铰接，第三连杆(3d5)的一端与第二连杆(3d4)的另一端铰接，第三连杆(3d5)的另一端与L型梁(3c)的侧壁转动连接。
5.根据权利要求4所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述吸料承载部(3e)包括第一传动轴(3f)、第四连杆(3g)、连接组(3h)和吸附组(3i)，第一传动轴(3f)贯穿L型梁(3c)，第一传动轴(3f)的一端与第三连杆(3d5)位于L型梁(3c)的端部铰接，第一传动轴(3f)的另一端与第四连杆(3g)的底端铰接，吸附组(3i)的一端与第四连杆(3g)固定连接，连接组(3h)的一端与吸附组(3i)的侧壁固定连接，连接组(3h)的另一端与L型梁(3c)的侧壁转动连接。
6.根据权利要求5所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述吸附组(3i)包括圆柱体(3i1)、吸附杆(3i2)和两个对称安装在圆柱体(3i1)侧壁上的吸附脚(3i3)，吸附杆(3i2)的一端与圆柱体(3i1)的一侧转动连接，吸附杆(3i2)的另一端与第四连杆(3g)的顶端铰接，所述连接组(3h)包括第一连接杆(3h1)、第二连接杆(3h2)和矩形块(3h3)，第一连接杆(3h1)的一端与圆柱体(3i1)的一侧固定连接，第一连接杆(3h1)的另一端与矩形块(3h3)一侧固定连接，第二连接杆(3h2)的一端与矩形块(3h3)远离第一连接杆(3h1)的一侧固定连接，第二连接杆(3h2)的另一端与L型梁(3c)的上半部分转动连接。
7.根据权利要求1所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述传送台(2a)包括传送架(2a1)和套设在传送架(2a1)上的传送带(2a2)，传料驱动组件(2c)设置在传送架(2a1)的底部，传料驱动组件(2c)能够驱动传送架(2a1)与传送带(2a2)沿着容纳箱(1a)的长度方向移动，每个夹料组件(2b)均设置在传送带(2a2)上。
8.根据权利要求7所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述传料驱动组件(2c)包括两组对称分布在传送架(2a1)底部的导轨(2d)和一个安装在传送架(2a1)侧壁上的传料驱动部(2e)，每组导轨(2d)的延伸方向均与容纳箱(1a)的长度方向相同，传料驱动部(2e)包括第二电机(2e1)、传动丝杆(2e2)、第一齿轮(2e3)、第二齿轮(2e4)和两个对称分布在传送架(2a1)上的传动板(2e5)，传动丝杆(2e2)的一端依次贯穿两个传动板(2e5)，每个传动板(2e5)均与传动丝杆(2e2)螺纹连接，第一齿轮(2e3)安装在传动丝杆(2e2)的另一端，第二齿轮(2e4)安装在第二电机(2e1)的主轴上，第一齿轮(2e3)与第一齿轮(2e3)啮合，第二电机(2e1)、第一齿轮(2e3)和第二齿轮(2e4)外罩设有保护罩(2f)，该保护罩(2f)固定在容纳箱(1a)的顶部。
9.根据权利要求8所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：所述保护罩(2f)的侧壁上设有若干呈矩阵结构分布的散热孔(2f1)，每个散热孔(2f1)与保护罩(2f)连通。
10.根据权利要求9所述的污水处理用定时投放沉淀剂装置的工作方法，其特征在于：每个所述夹料组件(2b)包括定位板(2b1)和两个限位部(2b2)，定位板(2b1)的顶部设有敞口向上设置的第二容纳腔(2b3)，定位板(2b1)的侧部设有第一矩形通槽，该第一矩形通槽与第二容纳腔(2b3)连通，两个限位部(2b2)分别设置在第二容纳腔(2b3)内两个相对的侧壁上，每个限位部(2b2)包括限位块(2b4)和两个分别设置在限位块(2b4)背部的弹簧(2b5)，限位块(2b4)的前部设有V型槽，每个V型槽沿着竖直方向贯穿限位块(2b4)，每个弹簧(2b5)的一端限位块(2b4)的背部固定连接，另一端与第二容纳腔(2b3)一侧壁固定连接。
说明书
一种污水处理用定时投放沉淀剂装置的工作方法
技术领域
本发明涉及污水处理技术领域，具体是一种污水处理用定时投放沉淀剂装置的工作方法。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。
在污水处理过程中，需要向待处理的污水中加入不定量的沉淀剂，使污水中的污染物实现沉淀作业，现有技术中，均是通过人工将大量的沉淀剂加入污水内，这样的投入方式不能够根据污水的情况来添加入沉淀剂，人工的加料方式，增大了人力物力的输出。
发明内容
本发明的目的在于提供一种污水处理用定时投放沉淀剂装置的工作方法，以解决上述背景技术中提出的问题。

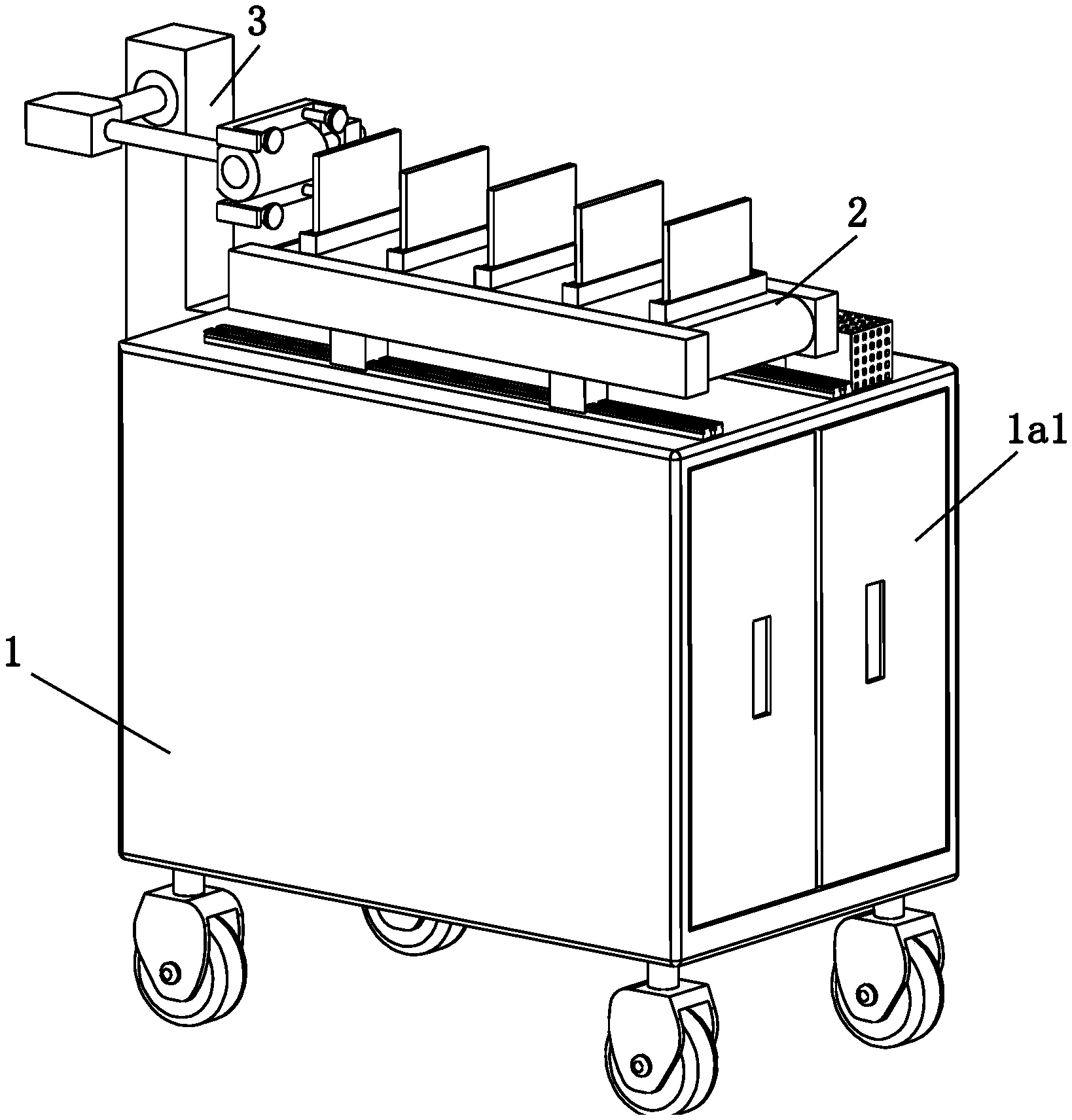

本发明的技术方案是：包括承载移动部件、定位传料部件和移料部件，定位传料部件设置在承载移动部件的顶部，移料部件的一部分设置在承载移动部件内，另一部分设置在承载移动部件外，所述承载移动部件包括容纳箱和移动组件，容纳箱为中空结构移动组件安装在容纳箱的底部，移料部件包括移料驱动组件和吸料组件，移料驱动组件设置在容纳箱内，吸料组件与移料驱动组件传动连接且位于容纳箱的侧壁上，定位传料部件包括传送台、若干沿着传送台的传送方向等间距分布的夹料组件和一个安装在容纳箱顶部的传料驱动组件，该传料驱动组件与传送台传动连接。
在本发明一较佳实施例中，所述容纳箱为矩形结构，容纳箱内设有敞口向外设置的第一容纳腔，容纳箱的侧部设有能够打开的侧门，容纳箱的另一侧设有供吸料组件安装的开口，移动组件包括若干呈矩形结构分布在容纳箱底部的移动轮。
在本发明一较佳实施例中，所述吸料组件包括L型梁、吸料驱动部和吸料承载部，L型梁的一端固定安装在容纳箱内，L型梁的另一端沿着容纳箱侧壁的开口向外延伸，吸料承载部设置在L型梁的一侧，吸料驱动部设置在L型梁的另一侧。
在本发明一较佳实施例中，所述吸料驱动部包括第一电机、联动座、第一连杆、第二连杆和第三连杆，联动座安装在L型梁一端的底部，第一电机安装在L型梁的侧壁上，第一电机的主轴与联动座固定连接，第一连杆的一端与联动座远离第一电机的一端铰接，第二连杆的一端的与第一连杆的另一端铰接，第三连杆的一端与第二连杆的另一端铰接，第三连杆的另一端与L型梁的侧壁转动连接。
在本发明一较佳实施例中，所述吸料承载部包括第一传动轴、第四连杆、连接组和吸附组，第一传动轴贯穿L型梁，第一传动轴的一端与第三连杆位于L型梁的端部铰接，第一传动轴的另一端与第四连杆的底端铰接，吸附组的一端与第四连杆固定连接，连接组的一端与吸附组的侧壁固定连接，连接组的另一端与L型梁的侧壁转动连接。
在本发明一较佳实施例中，所述吸附组包括圆柱体、吸附杆和两个对称安装在圆柱体侧壁上的吸附脚，吸附杆的一端与圆柱体的一侧转动连接，吸附杆的另一端与第四连杆的顶端铰接，所述连接组包括第一连接杆、第二连接杆和矩形块，第一连接杆的一端与圆柱体的一侧固定连接，第一连接杆的另一端与矩形块一侧固定连接，第二连接杆的一端与矩形块远离第一连接杆的一侧固定连接，第二连接杆的另一端与L型梁的上半部分转动连接。
在本发明一较佳实施例中，所述传送台包括传送架和套设在传送架上的传送带，传料驱动组件设置在传送架的底部，传料驱动组件能够驱动传送架与传送带沿着容纳箱的长度方向移动，每个夹料组件均设置在传送带上。
在本发明一较佳实施例中，所述传料驱动组件包括两组对称分布在传送架底部的导轨和一个安装在传送架侧壁上的传料驱动部，每组导轨的延伸方向均与容纳箱的长度方向相同，传料驱动部包括第二电机、传动丝杆、第一齿轮、第二齿轮和两个对称分布在传送架上的传动板，传动丝杆的一端依次贯穿两个传动板，每个传动板均与传动丝杆螺纹连接，第一齿轮安装在传动丝杆的另一端，第二齿轮安装在第二电机的主轴上，第一齿轮与第一齿轮啮合，第二电机、第一齿轮和第二齿轮外罩设有保护罩，该保护罩固定在容纳箱的顶部。
在本发明一较佳实施例中，所述保护罩的侧壁上设有若干呈矩阵结构分布的散热孔，每个散热孔与保护罩连通。
在本发明一较佳实施例中，每个所述夹料组件包括定位板和两个限位部，定位板的顶部设有敞口向上设置的第二容纳腔，定位板的侧部设有第一矩形通槽，该第一矩形通槽与第二容纳腔连通，两个限位部分别设置在第二容纳腔内两个相对的侧壁上，每个限位部包括限位块和两个分别设置在限位块背部的弹簧，限位块的前部设有V型槽，每个V型槽沿着竖直方向贯穿限位块，每个弹簧的一端限位块的背部固定连接，另一端与第二容纳腔一侧壁固定连接。
本发明通过改进在此提供一种污水处理用定时投放沉淀剂装置的工作方法，与现有技术相比，具有如下改进及优点：
(1)首先通过传料驱动组件能够带动传送台在容纳箱的顶部实现轻微的位置调整，控制了传送台与移料组件之间的距离，能满足对不同待处理污水的水域投入沉淀剂，以实现对污水的处理作业;传送台上若干夹料组件的设置能对数量不等的沉淀剂实现传送作业，将这些沉淀剂陆续传送至传送台的输出端处，实现沉淀剂的自动传输作业，减少了人工的输出，提高了沉淀剂传送的效率。
(2)吸料组件在移料驱动组件的带动下，能够实现九十度的位置移动，当在未吸附状态下，吸料组件移动至朝向传送带输出端的位置，将沉淀剂吸附之后，通过移料驱动组件带动吸料组件转动，吸料组件发生九十度的位移作业，将吸附的沉淀剂投入待处理的污水中，实现污水净化处理作业，通过机械自动化的投料，能实现对污水的处理作业。
