申请日2018.07.10
公开(公告)日2018.12.25
IPC分类号C02F9/14; C02F103/30
摘要
本发明公开了一种染布废水膜过滤处理系统，包括依次连接的调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池和离心过滤罐，离心过滤罐内设有膜管架，罐体内底部设置有支撑座，支撑座和轴尾之间设有耐磨套;本发明通过依次设置有调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池和离心过滤罐，依次进行混合、过滤分离、加药反应沉淀、酸解、氧化、二次加药反应沉淀、离心以及膜析过滤，达到过滤经反应池处理后的污水，达到高效去色的效果，经离心过滤罐处理后的污水，达到无色、并且能够循环使用的效果，能够处理高指标污水，出水水质质量高，无污染，降低了环保设备运行成本。
权利要求书

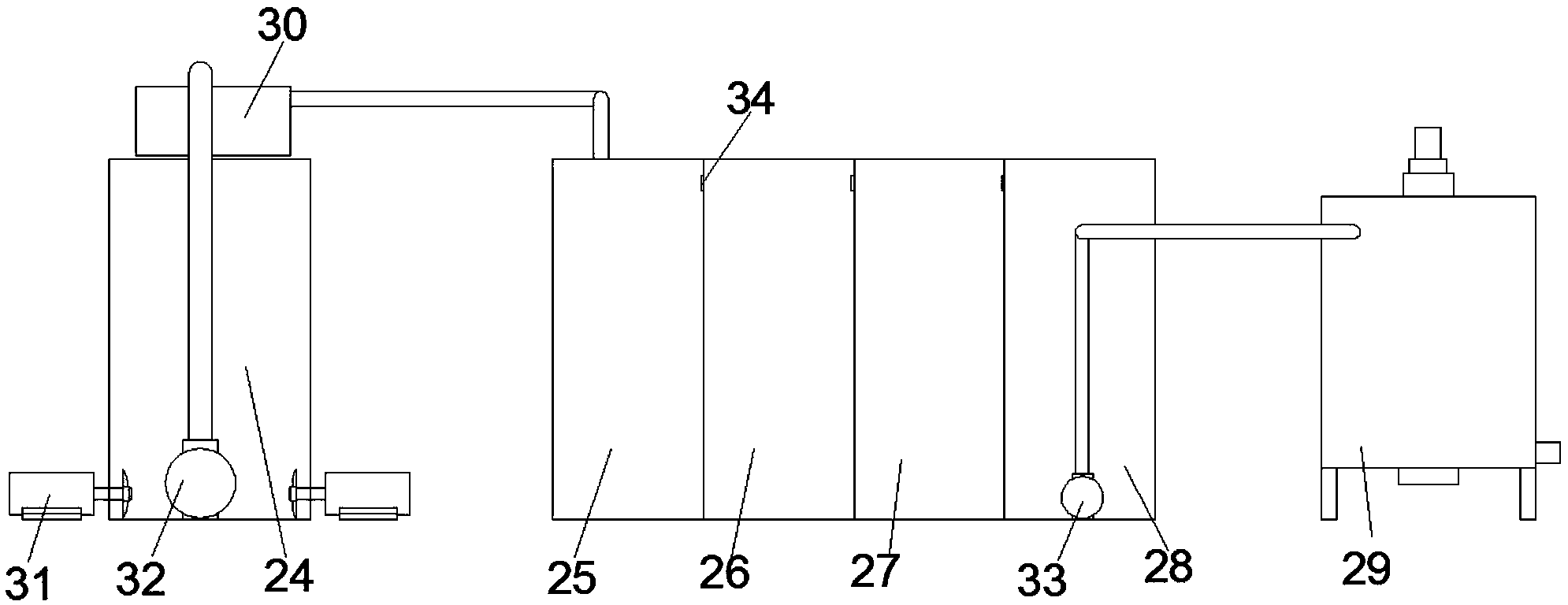

1.一种染布废水膜过滤处理系统，其特征在于：包括依次连接的调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池和离心过滤罐，所述调节池和固液分离器之间设置有提升泵，反应沉淀池和离心过滤罐之间设置有提升泵，所述反应沉淀池、水解酸化池、生物接触氧化池和反应沉淀池之间均设置有溢流堰，所述离心过滤罐包括罐体，所述罐体上设置有与提升泵连接的进水口和排水管，所述罐体顶部从下至上依次叠置有传动轴安装座、减速器安装座和电机，电机轴伸入减速器安装座内连接有减速器，所述减速器另一端连接有安装在传动轴安装座内的传动轴，所述传动轴包括通过下轴承支撑在传动轴安装座内的轴头、与轴头连接伸入罐体1内的轴身和延伸至罐体内底部的轴尾，所述轴身上套装有膜管架，所述罐体内底部设置有容纳轴尾的支撑座，所述支撑座和轴尾之间设置有耐磨套。
2.如权利要求1所述的养殖废水处理系统，其特征在于：所述调节池两侧设置有搅拌装置，所述固液分离器设置在调节池顶部。
3.如权利要求1所述的染布废水膜过滤处理系统，其特征在于：所述中空膜管架包括膜管上架和膜管下架，所述膜管上架和膜管下架之间可拆卸安装有不少于2个中空膜管，所述膜管上架顶部设置有与进水口连通的进液仓，所述中空膜管顶部均与进液仓连通，所述罐体底部设置有与排水管连通的排液槽。
4.如权利要求3所述的染布废水膜过滤处理系统，其特征在于：所述轴身处设置为螺纹结构，所述膜管上架通过螺纹固定连接在轴身上，所述膜管下架底部设置有将其固定在轴身上的紧固螺母。
5.如权利要求4所述的染布废水膜过滤处理系统，其特征在于：所述膜管上架和膜管下架之间设置有套装在轴身上的套筒。
6.如权利要求3所述的染布废水膜过滤处理系统，其特征在于：所述膜管下架内设置有与中空膜管底部连通的积液仓，所述膜管下架底部设置有与积液仓连通的排渣管。
7.如权利要求3所述的染布废水膜过滤处理系统，其特征在于：所述中空膜管设置为陶瓷膜管或膜析管。
8.如权利要求3所述的染布废水膜过滤处理系统，其特征在于：所述中空膜管两下两端设置有用于密封连接在膜管上架和膜管下架上的插口。
9.如权利要求6所述的染布废水膜过滤处理系统，其特征在于：所述排渣管上设置有用于开关的排渣阀，所述罐体底部设置有用于操作排渣阀的操作孔。
说明书
染布废水膜过滤处理系统
技术领域
本发明属于水、废水、污水或污泥的处理的技术领域，具体是涉及一种用于纺织企业的染布废水膜过滤处理系统。
背景技术
随着染色工艺技术的不断提高和发展，纺织品颜色也不断地丰富，我国印染行业的发展得到政府和纺织业界的高度重视，目前国内外印染行业的发展趋势，就是高效、节能和环保，这三个方面相辅相成、缺一不可，生产力要发展，提高生产效率就是最直接的手段;而节能已到了必须采取措施的阶段;在采取节能措施，发展生产力的同时，还必须要有环保意识和污染处理手段，因此染布坊在生产过程中所产生的废水需要采用合理的废水处理装置进行净化，现有的目前布料在染色过程中会产生废水，这些废水需要处理后排出，废水在处理时，反应池中根据处理要求需要添加三氯化铁溶液、脱色剂以及絮凝剂等反应添加剂，目前反应池依靠曝气搅拌，搅拌效果较差，反应添加剂与废水的反应不充分;另外废水在絮凝沉淀后会有大量的污泥，目前沉淀池的池底定期需要员工铲除这些污泥，员工的劳动强度较大，且耗时耗工。
发明内容
有鉴于此，本发明的目的在于提供一种染布废水膜过滤处理系统，该染布废水膜过滤处理系统通过依次设置有调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池
和离心过滤罐，依次进行混合、过滤分离、加药反应沉淀、酸解、氧化、二次加药反应沉淀、离心以及膜析过滤，达到过滤经反应池处理后的污水，达到高效去色的效果，经离心过滤罐处理后的污水，达到无色、并且能够循环使用的效果，能够处理高指标污水，出水水质质量高，无污染，降低了环保设备运行成本。为了达到上述目的，本发明一种染布废水膜过滤处理系统，包括依次连接的调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池和离心过滤罐，所述调节池和固液分离器之间设置有提升泵，反应沉淀池和离心过滤罐之间设置有提升泵，所述反应沉淀池、水解酸化池、生物接触氧化池和反应沉淀池之间均设置有溢流堰，所述离心过滤罐包括罐体，所述罐体上设置有与提升泵连接的进水口和排水管，所述罐体顶部从下至上依次叠置有传动轴安装座、减速器安装座和电机，电机轴伸入减速器安装座内连接有减速器，所述减速器另一端连接有安装在传动轴安装座内的传动轴，所述传动轴包括通过下轴承支撑在传动轴安装座内的轴头、与轴头连接伸入罐体1内的轴身和延伸至罐体内底部的轴尾，所述轴身上套装有膜管架，所述罐体内底部设置有容纳轴尾的支撑座，所述支撑座和轴尾之间设置有耐磨套。
进一步，所述调节池两侧设置有搅拌装置，所述固液分离器设置在调节池顶部。
进一步，所述中空膜管架包括膜管上架和膜管下架，所述膜管上架和膜管下架之间可拆卸安装有不少于2个中空膜管，所述膜管上架顶部设置有与进水口连通的进液仓，所述中空膜管顶部均与进液仓连通，所述罐体底部设置有与排水管连通的排液槽。
进一步，所述轴身处设置为螺纹结构，所述膜管上架通过螺纹固定连接在轴身上，所述膜管下架底部设置有将其固定在轴身上的紧固螺母。
进一步，所述膜管上架和膜管下架之间设置有套装在轴身上的套筒。
进一步，所述膜管下架内设置有与中空膜管底部连通的积液仓，所述膜管下架底部设置有与积液仓连通的排渣管。
进一步，所述中空膜管设置为陶瓷膜管或膜析管。
进一步，所述中空膜管两下两端设置有用于密封连接在膜管上架和膜管下架上的插口。
进一步，所述排渣管上设置有用于开关的排渣阀，所述罐体底部设置有用于操作排渣阀的操作孔。
本发明的有益效果在于：
1、本发明染布废水膜过滤处理系统通过依次设置有调节池、固液分离器、反应沉淀池、水解酸化池、生物接触氧化池、反应沉淀池和离心过滤罐，依次进行混合、过滤分离、加药反应沉淀、酸解、氧化、二次加药反应沉淀、离心以及膜析过滤，达到过滤经反应池处理后的污水，达到高效去色的效果，经离心过滤罐处理后的污水，达到无色、并且能够循环使用的效果，能够处理高指标污水，出水水质质量高，无污染，降低了环保设备运行成本。
2、本发明染布废水膜过滤处理系统通过在罐体内设置有电机、丝杆轴、膜管架和膜管组件，使电机驱动丝杆轴带动膜管架以及膜管转动，在丝杆轴顶部和底部分别设置有静压轴承和耐磨套，使膜管架能够快速旋转，转动平稳，便于利用膜管进行离心以及膜析过滤方式，达到过滤经反应池处理后的污水，达到高效去色的效果;
3、本发明染布废水膜过滤处理系统结构简单合理，使用方便，经济有效，体积小, 处理染布废水和脱色效果好。
