申请日2018.07.10
公开(公告)日2018.12.14
IPC分类号B01D29/03; B01D29/96
摘要
本发明公开了一种便于更换滤芯的污水处理设备，包括箱体，所述箱体的顶部通过销轴与箱盖活动连接，所述箱盖上开设有进水孔，所述箱体内部的两侧内壁上均固定连接有固定块，所述固定块的上方放置有固定框，所述固定框的内侧固定连接有滤芯，所述箱体的两侧且位于固定框的上方均滑动连接有固定杆，所述固定杆贯穿箱体且延伸至其外部。该便于更换滤芯的污水处理设备，通过固定杆、固定箱、横杆、拉杆、拉手、套筒、挤压弹簧和滑杆之间的联动关系，使得在使用时，便于对内部的滤芯进行更换或者清洗，从而保证水的干净程度，而且方便对箱体内部的滤芯进行更换，从而使用者在更换滤芯时节省了大量的时间，减少了使用者的劳动强度。
权利要求书

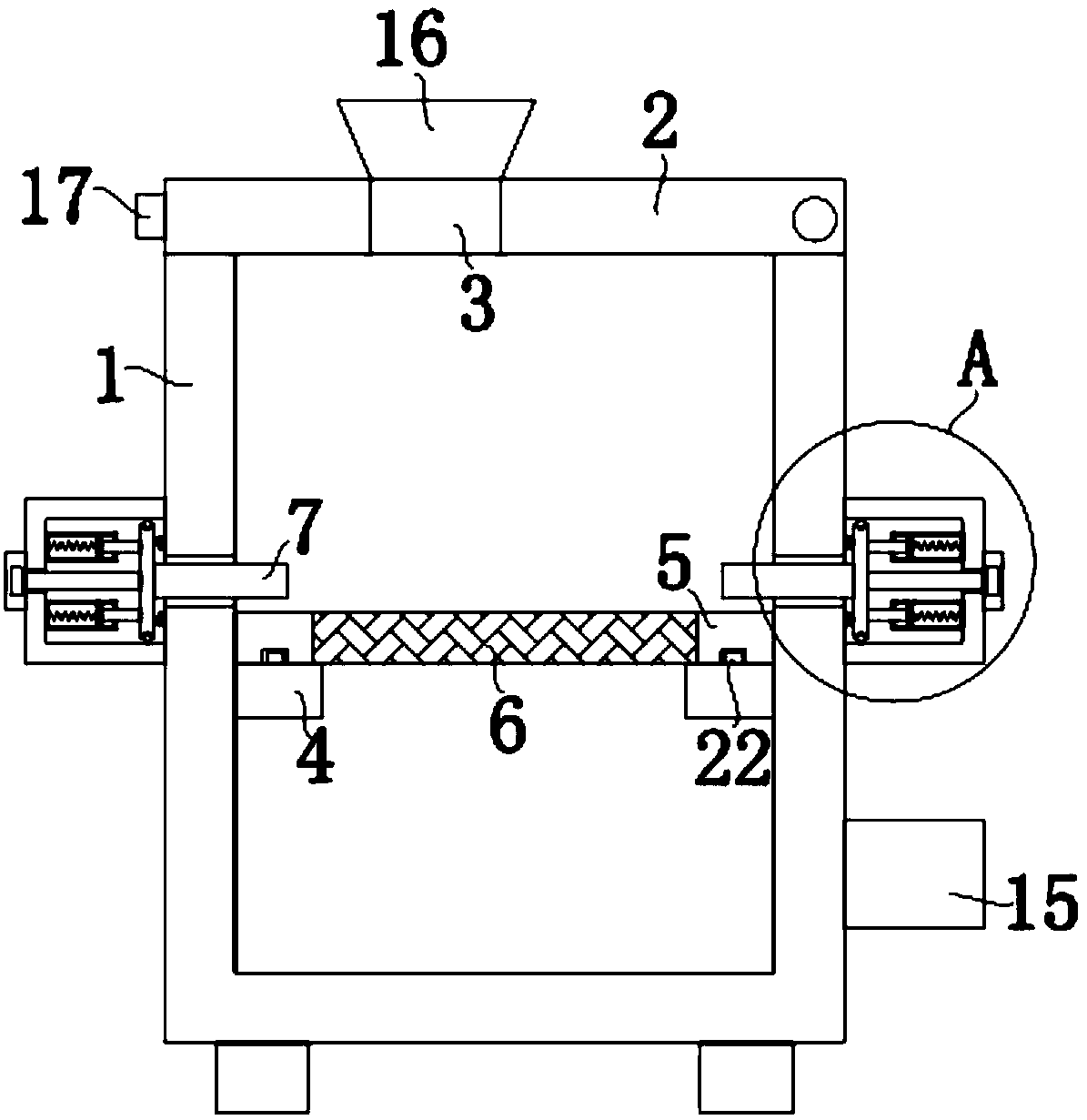

1.一种便于更换滤芯的污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的顶部通过销轴与箱盖(2)活动连接，所述箱盖(2)上开设有进水孔(3)，所述箱体(1)内部的两侧内壁上均固定连接有固定块(4)，所述固定块(4)的上方放置有固定框(5)，所述固定框(5)的内侧固定连接有滤芯(6)，所述箱体(1)的两侧且位于固定框(5)的上方均滑动连接有固定杆(7)，所述固定杆(7)贯穿箱体(1)且延伸至其外部，所述箱体(1)两侧的外壁上且位于固定杆(7)的位置均固定连接有固定箱(8)，所述固定杆(7)上且位于固定箱(8)内部的一端固定连接有横杆(9)，所述横杆(9)上且远离固定杆(7)的侧面固定连接有拉杆(10)，所述拉杆(10)贯穿固定箱(8)且延伸至其外部，所述固定箱(8)的外部且位于拉杆(10)的一端固定连接有拉手(11)，所述固定箱(8)的内部且位于拉杆(10)的两侧均固定连接有套筒(12)，所述套筒(12)的内部均固定连接有挤压弹簧(13)，所述横杆(9)上且靠近拉杆(10)的一侧面对称固定连接有滑杆(14)，所述滑杆(14)贯穿套筒(12)且延伸至其内部，所述箱体(1)底部的一侧设置有出水孔(15)。
2.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述进水孔(3)上固定连接有喇叭状的进水罩(16)，所述箱盖(2)的一侧固定连接有把手(17)。
3.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述箱体(1)的一侧表面上开设有观察窗(18)，且观察窗(18)上固定连接有透明玻璃。
4.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述固定箱(8)的内部且位于固定杆(7)的两侧对称固定连接有缓冲弹簧(19)，且缓冲弹簧(19)的另一端与横杆(9)固定连接。
5.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述横杆(9)的两端均滚动连接有滚珠，且与固定箱(8)的内壁滚动连接，所述套筒(12)的内部且位于滑杆(14)的顶端固定连接有活动杆，且活动杆与套筒(12)的内壁滑动连接，所述挤压弹簧(13)与活动杆固定连接。
6.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述拉手(11)的侧面上对称开设有凹槽(20)，且拉手(11)的表面套有防滑橡胶套。
7.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述固定框(5)顶部的两侧对称固定连接有挂环(21)。
8.根据权利要求1所述的一种便于更换滤芯的污水处理设备，其特征在于：所述固定块(4)的顶部均固定连接有与固定框(5)底部限位槽配合使用的限位凸起(22)。
说明书
一种便于更换滤芯的污水处理设备
技术领域
本发明属于污水处理设备技术领域，具体涉及一种便于更换滤芯的污水处理设备。
背景技术
在进行污水处理的过程中，由于污水中掺杂着许多杂质，再加上污水在输送过程中各种因素的干扰，导致净水装置越来越容易堵塞，净化后的水纯洁度不高，目前市场上一些净水装置，但是由于滤芯与箱体是一个整体的，使得在使用过程中对与滤芯的更换或者清洗比较麻烦，而且增加了使用者的劳动强度。
发明内容
本发明的目的在于提供一种便于更换滤芯的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种便于更换滤芯的污水处理设备，包括箱体，所述箱体的顶部通过销轴与箱盖活动连接，所述箱盖上开设有进水孔，所述箱体内部的两侧内壁上均固定连接有固定块，所述固定块的上方放置有固定框，所述固定框的内侧固定连接有滤芯，所述箱体的两侧且位于固定框的上方均滑动连接有固定杆，所述固定杆贯穿箱体且延伸至其外部，所述箱体两侧的外壁上且位于固定杆的位置均固定连接有固定箱，所述固定杆上且位于固定箱内部的一端固定连接有横杆，所述横杆上且远离固定杆的侧面固定连接有拉杆，所述拉杆贯穿固定箱且延伸至其外部，所述固定箱的外部且位于拉杆的一端固定连接有拉手，所述固定箱的内部且位于拉杆的两侧均固定连接有套筒，所述套筒的内部均固定连接有挤压弹簧，所述横杆上且靠近拉杆的一侧面对称固定连接有滑杆，所述滑杆贯穿套筒且延伸至其内部，所述箱体底部的一侧设置有出水孔。
优选的，所述进水孔上固定连接有喇叭状的进水罩，所述箱盖的一侧固定连接有把手。
优选的，所述箱体的一侧表面上开设有观察窗，且观察窗上固定连接有透明玻璃。
优选的，所述固定箱的内部且位于固定杆的两侧对称固定连接有缓冲弹簧，且缓冲弹簧的另一端与横杆固定连接。
优选的，所述横杆的两端均滚动连接有滚珠，且与固定箱的内壁滚动连接，所述套筒的内部且位于滑杆的顶端固定连接有活动杆，且活动杆与套筒的内壁滑动连接，所述挤压弹簧与活动杆固定连接。
优选的，所述拉手的侧面上对称开设有凹槽，且拉手的表面套有防滑橡胶套。
优选的，所述固定框顶部的两侧对称固定连接有挂环。
优选的，所述固定块的顶部均固定连接有与固定框底部限位槽配合使用的限位凸起。
本发明的技术效果和优点：该便于更换滤芯的污水处理设备，通过固定杆、固定箱、横杆、拉杆、拉手、套筒、挤压弹簧和滑杆之间的联动关系，使得在使用时，便于对内部的滤芯进行更换或者清洗，从而保证水的干净程度，而且方便对箱体内部的滤芯进行更换，从而使用者在更换滤芯时节省了大量的时间，减少了使用者的劳动强度。
