申请日2018.07.10
公开(公告)日2019.01.18
IPC分类号F04D13/06; F04D7/00; F04D29/00; F04D29/08
摘要
本实用新型公开了一种污水处理用净化系统排水泵，包括第一电机，所述第一电机通过第一开关与电源电连接，所述第一电机下端安装有泵轴，所述泵轴穿过连接套筒插入泵壳内，所述连接套筒固定安装于第一电机与泵壳之间，所述泵轴紧密贴合于连接套筒内，所述连接套筒内开有密封槽，所述密封槽内套接有密封圈，所述密封圈紧密贴合于泵轴外，与现有技术相比，本实用新型的有益效果是：通过连接套筒固定安装于第一电机与泵壳之间，泵轴紧密贴合于连接套筒内，连接套筒内开有密封槽，密封槽内套接有密封圈，密封圈紧密贴合于泵轴外，使泵轴在连接套筒内的密封性良好。
权利要求书

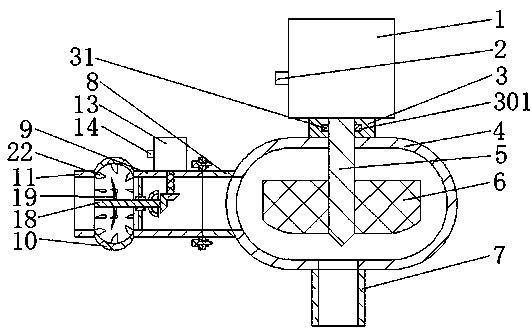

1.一种污水处理用净化系统排水泵，包括第一电机(1)，其特征在于：所述第一电机(1)通过第一开关(2)与电源电连接，所述第一电机(1)下端安装有泵轴(5)，所述泵轴(5)穿过连接套筒(3)插入泵壳(4)内，所述连接套筒(3)固定安装于第一电机(1)与泵壳(4)之间，所述泵轴(5)紧密贴合于连接套筒(3)内，所述连接套筒(3)内开有密封槽(301)，所述密封槽(301)内套接有密封圈(31)，所述密封圈(31)紧密贴合于泵轴(5)外，所述泵轴(5)下端外安装有叶片(6)，所述泵壳(4)下端安装有排水管(7)，所述泵壳(4)左侧安装有第一连接管(8)，所述第一连接管(8)左端可拆卸安装有第二连接管(9)，所述第二连接管(9)左端固定安装有铰料壳(10)，所述铰料壳(10)左端固定安装有第三连接管(11)，所述第二连接管(9)侧面安装有第二电机(13)，所述第二电机(13)通过第二开关(14)与电源电连接，所述第二电机(13)下端安装有第一转轴(15)，所述第一转轴(15)下端插入第二连接管(9)内，所述第一转轴(15)下端安装有第一锥齿轮(16)，所述第一锥齿轮(16)与第二锥齿轮(17)啮合，所述第二锥齿轮(17)左端安装有第二转轴(18)，所述第二转轴(18)与第二连接管(9)轴线重合，所述第二转轴(18)左端插入铰料壳(10)内，所述第二转轴(18)左端侧面安装有第一铰刀(19)，所述铰料壳(10)内安装有第二铰刀(20)，所述第二铰刀(20)与第一铰刀(19)朝向垂直。
2.根据权利要求1所述的一种污水处理用净化系统排水泵，其特征在于：所述第一开关(2)安装于第一电机(1)壳体上，所述第二开关(14)安装于第二电机(13)壳体上。
3.根据权利要求1所述的一种污水处理用净化系统排水泵，其特征在于：所述第一转轴(15)上安装有防护罩(24)，所述防护罩(24)为半球型，所述防护罩(24)开口方向朝向第一锥齿轮(16)与第二锥齿轮(17)。
4.根据权利要求1所述的一种污水处理用净化系统排水泵，其特征在于：所述第一转轴(15)外套接有轴套(21)，所述轴套(21)外安装有连接杆(22)一端，所述连接杆(22)另一端安装于第二连接管(9)内壁上。
5.根据权利要求1所述的一种污水处理用净化系统排水泵，其特征在于：所述第一连接管(8)左端侧面安装有第一连接套(81)，所述第二连接管(9)右端侧面安装有第二连接套(91)，所述第二连接套(91)左侧安装有固定螺栓(12)，所述固定螺栓(12)穿过第二连接套(91)与第一连接套(81)，且固定螺栓(12)上螺接有螺母(23)。
说明书
一种污水处理用净化系统排水泵
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用净化系统排水泵。
背景技术
在污水处理中，污水泵起着排出净化系统处理后的废水的作用，由于废水中含有塑料袋和纸壳等大量的杂物，这些杂物在进入污水泵后很容易将污水泵内堵塞，或者将污水泵内的叶片卡死，影响污水泵的正常工作，而且由于污水净化后的这些废水中垃圾杂物较为集中，若是直接排到废水管道中很有可能造成管道的堵塞，而在现有技术中，一些污水泵内固定安装有铰刀，用于碎废水中垃圾，但铰刀的方向单一，一些垃圾杂物在经过铰刀后仍然较大，容易对污水泵的工作产生影响，而且由于铰刀与污水泵固定不可拆卸，在一些杂物较少的环境中工作时，并不需要使用铰刀，但此时污水泵工作时仍然带动铰刀转动，造成能量不必要的消耗，为此，我们提出一种污水处理用净化系统排水泵。
实用新型内容
本实用新型的目的在于提供一种污水处理用净化系统排水泵，以解决上述背景技术中提出的问题。
一种污水处理用净化系统排水泵，包括第一电机，所述第一电机通过第一开关与电源电连接，所述第一电机下端安装有泵轴，所述泵轴穿过连接套筒插入泵壳内，所述连接套筒固定安装于第一电机与泵壳之间，所述泵轴紧密贴合于连接套筒内，所述连接套筒内开有密封槽，所述密封槽内套接有密封圈，所述密封圈紧密贴合于泵轴外，所述泵轴下端外安装有叶片，所述泵壳下端安装有排水管，所述泵壳左侧安装有第一连接管，所述第一连接管左端可拆卸安装有第二连接管，所述第二连接管左端固定安装有铰料壳，所述铰料壳左端固定安装有第三连接管，所述第二连接管侧面安装有第二电机，所述第二电机通过第二开关与电源电连接，所述第二电机下端安装有第一转轴，所述第一转轴下端插入第二连接管内，所述第一转轴下端安装有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合，所述第二锥齿轮左端安装有第二转轴，所述第二转轴与第二连接管轴线重合，所述第二转轴左端插入铰料壳内，所述第二转轴左端侧面安装有第一铰刀，所述铰料壳内安装有第二铰刀，所述第二铰刀与第一铰刀朝向垂直。
优选的，所述第一开关安装于第一电机壳体上，所述第二开关安装于第二电机壳体上。
优选的，所述第一转轴上安装有防护罩，所述防护罩为半球型，所述防护罩开口方向朝向第一锥齿轮与第二锥齿轮。
优选的，所述第一转轴外套接有轴套，所述轴套外安装有连接杆一端，所述连接杆另一端安装于第二连接管内壁上。
优选的，所述第一连接管左端侧面安装有第一连接套，所述第二连接管右端侧面安装有第二连接套，所述第二连接套左侧安装有固定螺栓，所述固定螺栓穿过第二连接套与第一连接套，且固定螺栓上螺接有螺母。
与现有技术相比，本实用新型的有益效果是：通过连接套筒固定安装于第一电机与泵壳之间，泵轴紧密贴合于连接套筒内，连接套筒内开有密封槽，密封槽内套接有密封圈，密封圈紧密贴合于泵轴外，使泵轴在连接套筒内的密封性良好，通过泵壳左侧安装有第一连接管，第一连接管左端可拆卸安装有第二连接管，使第二连接管与第一连接管之间可以拆卸，当污水泵在杂物较少的环境中使用时，可以将第二连接管拆卸掉，通过第二连接管侧面安装有第二电机，第二电机通过第二开关与电源电连接，第二电机下端安装有第一转轴，第一转轴下端插入第二连接管内，第一转轴下端安装有第一锥齿轮，第一锥齿轮与第二锥齿轮啮合，第二锥齿轮左端安装有第二转轴，使第二电机旋转能够带动第一转轴转动，第一转轴能够带动第一锥齿轮转动，第一锥齿轮能够带动第二锥齿轮啮合转动，第二锥齿轮能够带动第二转轴转动，通过第二转轴左端插入铰料壳内，第二转轴左端侧面安装有第一铰刀，使第二转轴能够带动第一铰刀转动铰碎污水内的垃圾杂物，通过铰料壳内安装有第二铰刀，第二铰刀与第一铰刀朝向垂直，使第二铰刀能够在与第一铰刀垂直的方向上进一步铰碎污水内的垃圾杂物。
