申请日2017.12.08
公开(公告)日2018.03.30
IPC分类号C02F1/24
摘要
本发明所述一种改进的免释放器的污水气浮装置，包括污水池和溶气水管道，溶气水管道的前端设有混合器，混合器包括片状件，片状件的上表面设置若干出水孔，片状件的上方设有若干分水片，分水片设置若干水孔，不同所述分水片的水孔不重叠，所述片状件的下表面设有若干倾斜出水孔;片状件的前端设有若干出水管;若干出水管内壁设有波浪状的翅片;出水管向下倾斜设置;溶气水管道在混合器的下方设有螺旋搅拌装置使溶气水和污水充分的混合，杂质的收集效率高，而且不易堵塞。
权利要求书
1.一种改进的免释放器的污水气浮装置，包括污水池和溶气水管道，其特征在于：所述溶气水管道的前端设有混合器，所述混合器包括片状件，所述片状件的上表面设置若干出水孔，所述片状件的上方设有若干分水片，所述分水片设置若干水孔，不同所述分水片的水孔不重叠;
所述片状件的下表面设有若干倾斜出水孔;
所述片状件的前端设有若干出水管;
所述若干出水管内壁设有波浪状的翅片;
所述出水管向下倾斜设置;
所述溶气水管道在混合器的下方设有螺旋搅拌装置;
所述溶气水管道安装有喷水装置，所述喷水装置对应所述混合器设置。
2.根据权利要求1所述一种改进的免释放器的污水气浮装置，其特征在于：
所述螺旋搅拌装置通过伸缩杆连接所述溶气水管道，所述伸缩杆通过电机驱动伸缩。
3.根据权利要求1所述一种改进的免释放器的污水气浮装置，其特征在于：
所述喷水装置包括一端的水泵和和所述水泵连通的喷嘴，所述喷嘴内壁设有螺旋转引导片。
4.根据权利要求3所述一种改进的免释放器的污水气浮装置，其特征在于：
所述喷嘴出水口位置设有扇形片状出水端。
5.根据权利要求4所述一种改进的免释放器的污水气浮装置，其特征在于：
所述溶气水管道对应所述喷嘴设有升降装置。
6.根据权利要求5所述一种改进的免释放器的污水气浮装置，其特征在于：
所述溶气水管道设有弧形轨道，所述升降装置在所述弧形轨道上滑动。
说明书
一种改进的免释放器的污水气浮装置
技术领域
本发明涉及污水处理技术领域，具体地说，涉及一种改进的免释放器的污水气浮装置。
背景技术
气浮作为一种高效、快速的固液分离技术，始于选矿浮选技术，它是往水通入大量密集的微气泡，使其与杂质、絮粒相互粘附，形成整体比重小于水的浮体，并依靠浮力使其上浮至水面，从而完成固、分离的净水技术。最初，该技术主要用于脂肪、油、纤维、油脂等密度小于水的物质的去除，在20世纪60 年代后期，此工艺在污水处理和饮用水处理中得到推广，目前已广泛应用于炼油、造纸、印染、电力、化工、纺织、皮革、食品、机械、轻工业等工业废水和城市生活污水以及生活饮用水的处理上。根据产生气泡的方式不同，气浮工艺分为电解(凝聚)气浮、曝气气浮和溶气气浮，其中加压溶气气浮工艺是水处理最常用的工艺之一。
加压溶气气浮工艺是一种新的水处理技术，它已经在我国和许多先进工业国中广泛应用。这种新净水法是将压力溶气水中释放出的大量微细气泡引入待处理水中，利用粘附在固体杂质上的气泡的浮托力，达到固、液快速分离，并提高浮渣浓缩程度的目的。压力溶气水通过溶气释放器降压消能后，释放出大量的气泡，但是溶气释放器很容易被堵塞，需要拆出进行清理，严重影响了生产效率。
发明内容
本发明克服了现有技术中的缺点，提供了一种改进的免释放器的污水气浮装置，不再使用释放器，不易堵塞，将对生产的影响降低到最小。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

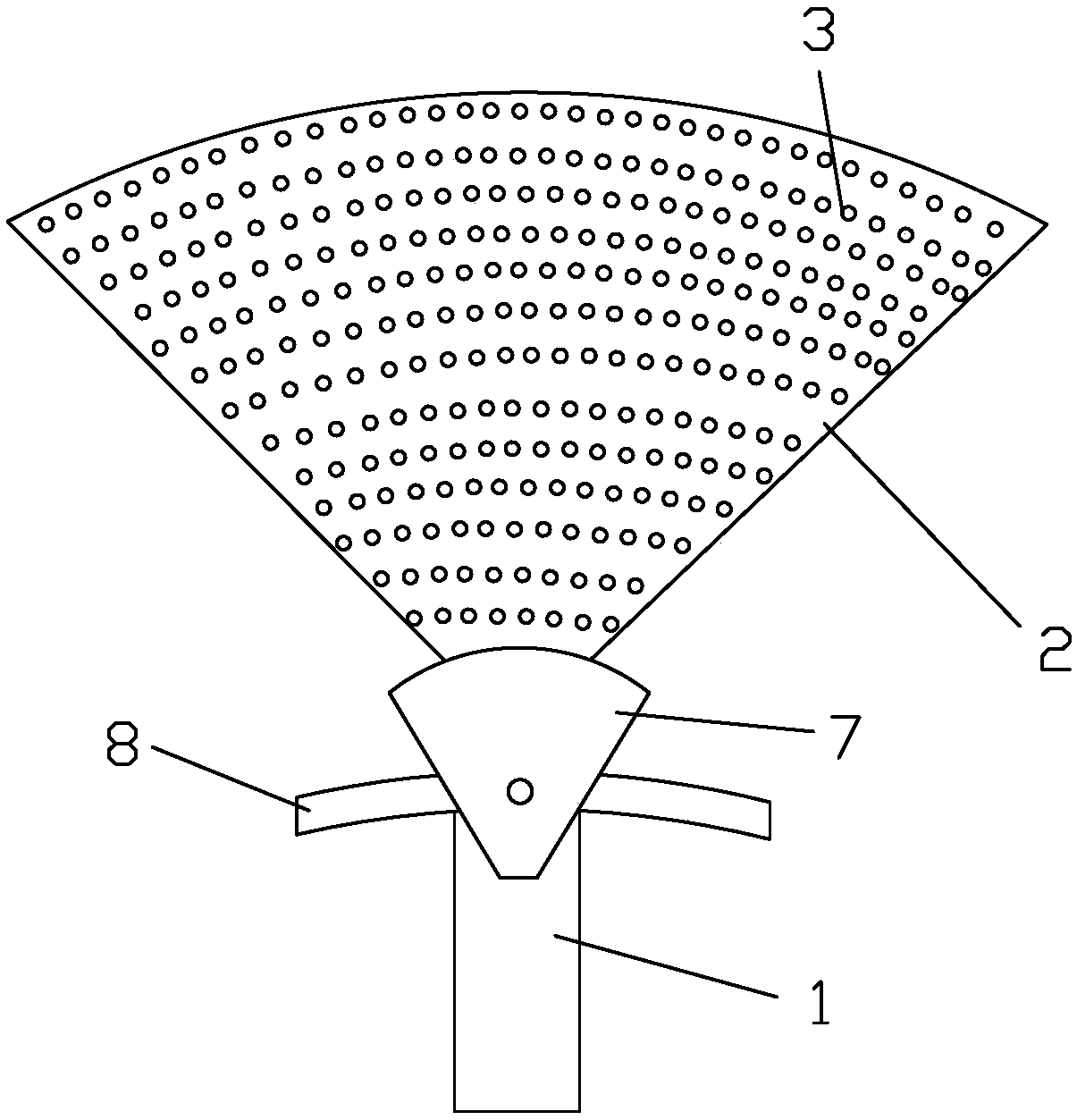

一种改进的免释放器的污水气浮装置，包括污水池和溶气水管道，所述溶气水管道的前端设有混合器，所述混合器包括片状件，所述片状件的上表面设置若干出水孔，所述片状件的上方设有若干分水片，所述分水片设置若干水孔，不同所述分水片的水孔不重叠;
所述片状件的下表面设有若干倾斜出水孔;
所述片状件的前端设有若干出水管;
所述若干出水管内壁设有波浪状的翅片;
所述出水管向下倾斜设置;
所述溶气水管道在混合器的下方设有螺旋搅拌装置;
所述溶气水管道安装有喷水装置，所述喷水装置对应所述混合器设置。
进一步，所述螺旋搅拌装置通过伸缩杆连接所述溶气水管道，所述伸缩杆通过电机驱动伸缩。
进一步，所述喷水装置包括一端的水泵和和所述水泵连通的喷嘴，所述喷嘴内壁设有螺旋转引导片。
进一步，所述喷嘴出水口位置设有扇形片状出水端。
进一步，所述溶气水管道对应所述喷嘴设有升降装置。
进一步，所述溶气水管道设有弧形轨道，所述升降装置在所述弧形轨道上滑动。
与现有技术相比，本发明的有益效果是：
本发明所述一种改进的免释放器的污水气浮装置，包括污水池和溶气水管道，所述溶气水管道的前端设有混合器，所述混合器包括片状件，所述片状件的上表面设置若干出水孔，所述片状件的上方设有若干分水片，所述分水片设置若干水孔，不同所述分水片的水孔不重叠，使溶气水和污水充分的混合，杂质的收集效率高，而且不易堵塞。
