申请日2017.12.08
公开(公告)日2018.05.29
IPC分类号C02F1/72; C02F1/28
摘要
本发明涉及一种新型污水处理填料及制备方法，污水处理填料包括：基材、保护膜、碳膜，其特征在于：保护膜附着在基材表面，防止污水腐蚀基材，碳膜附着在保护膜表面，碳膜表面附着金属氧化物或官能团。本发明通过改变附着在填料基材表面的金属氧化物或官能团，可有效的针对不同的废水进行处理。对去除水中的TDS，转化H2O2变成·OH，出去污水中的有机物等，具有非常好的效果。
权利要求书
1.一种新型污水处理填料，包括：基材、保护膜、碳膜，其特征在于：保护膜附着在基材表面，防止污水腐蚀基材，碳膜附着在保护膜表面，碳膜表面附着金属氧化物或官能团。
2.根据权利要求1所述的一种新型污水处理填料，其特征在于：所述基材为：钢丝球、结构填料或多孔陶瓷过滤板块。优选的基材为具有三维结构的钢丝球。
3.根据权利要求1所述的一种新型污水处理填料，其特征在于：所述的保护膜为：二氧化硅、氧化铝、磷酸铝、分子筛或沸石。
4.根据权利要求1所述的一种新型污水处理填料，其特征在于：所述的碳膜为活性碳、石墨、纳米碳管或石墨烯。
5.根据权利要求1所述的一种新型污水处理填料，其特征在于：所述的金属氧化物所述的金属氧化物为：钪、钛、钒、铬、锰、铁、钴、镍、铜、锌、钇、锆、铌、钼、锝、鎝、钌、银、镉、钨或铈的氧化物。
6.根据权利要求1所述的一种新型污水处理填料，其特征在于：所述的官能团的来源化合物为直链脂肪族(aliphatic)的四级胺、磷酸H3PO4与磷酸二氢钠NaH2PO4、磷酸氢钠Na2HPO4或沸石。
7.利用权利要求1-6之一所述的一种新型污水 处理填料的制作方法，其特征在于按以下步骤进行制作：
步骤1：先以氯化铁(FeCl3)或盐酸蚀刻钢丝球(SB)，去除钢丝上的油渍及粗化钢丝的表面，增加覆盖物在钢丝上的附着力;
步骤2：洗净并烘干蚀刻后的钢丝球(SB)，将钢丝球(SB)浸渍于含有二氧化硅、氧化铝、磷酸铝、分子篩或沸石的溶液2-5小时，使药剂与钢丝充分反应，然后在700-800℃恒温烧结3小时，在钢丝表面形成保护膜;
步骤3：镀了保护膜的钢丝球(SB)，接着用陶瓷粘合剂，在700-800℃及无氧狀态下，将活性碳、石墨、纳米碳管或石墨烯，固定在钢丝球(SB)的保护膜上，成为包复碳膜的涂布钢丝球(CSB)。
步骤4：将涂布钢丝球(CSB)浸渍于金属氧化物或官能团之来源化合物的溶液中2-5小时，药水充分润湿碳材的表面和孔洞，并与碳材的表面附着金属氧化物或与官能团反应产生键结，得到新型污水处理填料。
说明书
一种新型污水处理填料及制作方法
技术领域
本发明涉及一种新型污水处理填料及制作方法，属于污水处理技 术领域。
背景技术
目前，市面上的污水处理填料比较单一，除了能够进行简单的物 理吸附、过滤，及发生化学反应的填料外，再无其他能够对污水进行 更深入处理的填料。为了解决这个问题，本发明在原有简单的污水处 理填料的基础上，研发了新型的污水填料及生产工艺。
发明内容
本发明的目的为了克服上述技术存在的问题，提供一种新型污水 处理填料及制备方法，本发明通过改变附着在填料基材表面的金属氧 化物或官能团，可有效的针对不同的废水进行处理。对去除水中的溶 解性固体总量(TDS)，转化H2O2变成·OH，除去污水中的有机物等，具 有非常好的效果。
一种新型污水处理填料，包括：基材、保护膜、碳膜，其特征在 于：保护膜附着在基材表面，防止污水腐蚀基材，碳膜附着在保护膜 表面，碳膜表面附着金属氧化物或官能团。
所述基材为：钢丝球、结构填料或多孔陶瓷过滤板块。优选的基 材为具有三维结构的钢丝球。
所述的保护膜为：二氧化硅、氧化铝、磷酸铝、分子篩或沸石。 优选的保护膜为沸石。
所述的碳膜为活性碳、石墨、纳米碳管或石墨烯。
所述的金属氧化物为：钪、钛、钒、铬、锰、铁、钴、镍、铜、 锌、钇、锆、铌、钼、锝、鎝、钌、银、镉、钨或铈的氧化物。其中， 锰,锆,钨为优选。
所述的官能团的来源化合物为直链脂肪族(aliphatic)的四级 胺、磷酸H3PO4与磷酸二氢钠NaH2PO4、磷酸氢钠Na2HPO4或沸石。其中， 优选直链脂肪族(aliphatic)的四级胺。

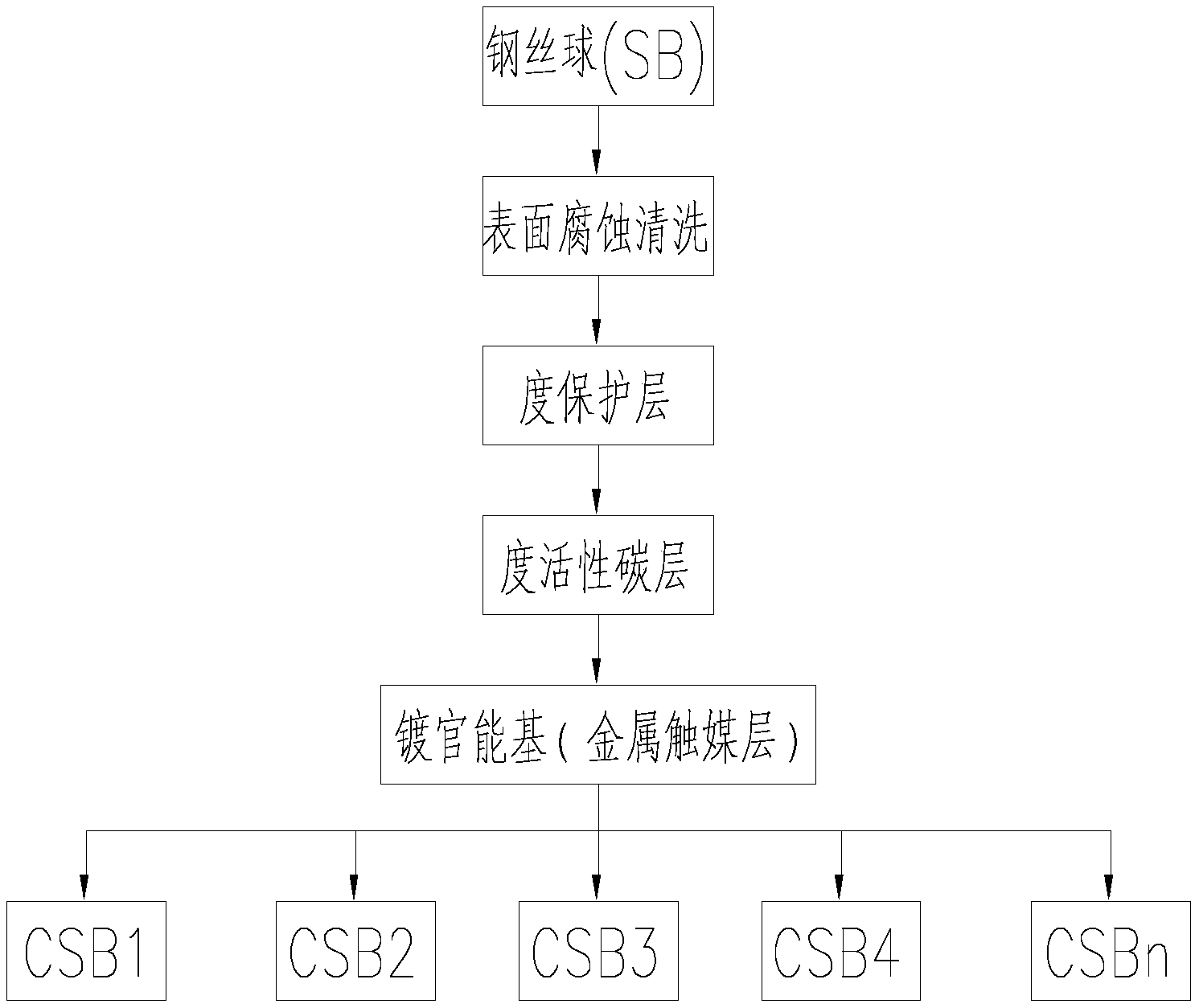

一种新型污水处理填料的制作方法，其特征在于按以下步骤进行 制作：
步骤1：先以氯化铁(FeCl3)或盐酸蚀刻钢丝球(SB)，去除钢丝上 的油渍及粗化钢丝的表面，增加覆盖物在钢丝上的附着力;
步骤2：洗净并烘干蚀刻后的钢丝球(SB)，将钢丝球(SB)浸渍 于含有二氧化硅、氧化铝、磷酸铝、分子篩或沸石的溶液2-5小时， 使药剂与钢丝充分反应，然后在700-800℃恒温烧结3小时，在钢丝 表面形成保护膜;
步骤3：镀了保护膜的钢丝球(SB)，接着用陶瓷粘合剂，在 700-800℃及无氧狀态下，将活性碳、石墨、纳米碳管或石墨烯，固定 在钢丝球(SB)的保护膜上，成为包复碳膜的涂布钢丝球(CSB)。
步骤4：将涂布钢丝球(CSB)浸渍于金属氧化物或官能团之来源 化合物的溶液中2-5小时，药水充分润湿碳材的表面和孔洞，并与 碳材的表面附着金属氧化物或与官能团反应产生键结，得到新型污水 处理填料。
本发明通过改变附着在填料基材表面的金属氧化物或官能团，可 有效的针对不同的废水进行处理。对去除水中的溶解性固体总量 (TDS)，转化H2O2变成·OH，除去污水中的有机物等，具有非常好的效 果。
