申请日2017.12.08
公开(公告)日2018.07.13
IPC分类号B01D61/08; B01D65/02; C02F1/44
摘要
本实用新型公开了一种反渗透水处理器冲洗装置，该反渗透水处理器冲洗装置包括清洗水罐、进水管道和增压水泵，进水管道的前端连通到清洗水罐，末端连通到增压水泵，增压水泵通过增压水泵出水管连通到膜组件，并在增压水泵出水管上连通有第一药剂罐，第一药剂罐的底部设置有用于控制向增压水泵出水管中加入的药液剂量的第一流量控制阀，膜组件的出水口连通有排水管，在排水管上设置有在线pH计和在线电导率仪。通过将膜组件连接在该反渗透水处理器冲洗装置上，直接对膜组件进行冲洗，不需更换或者拆卸膜组件，降低膜组件的维护成本，短时间内冲洗效果明显，不会耗费过长时间，不会影响工厂中反渗透水处理器的正常使用。
权利要求书
1.一种反渗透水处理器冲洗装置，其特征在于，包括清洗水罐、进水管道和增压水泵，所述进水管道的前端连通到所述清洗水罐，末端连通到所述增压水泵，所述增压水泵通过增压水泵出水管连通到膜组件，并在所述增压水泵出水管上连通有第一药剂罐，所述第一药剂罐的底部设置有用于控制向所述增压水泵出水管中加入的药液剂量的第一流量控制阀，所述膜组件的出水口连通有排水管，在所述排水管对应位置处设置有在线pH计和/或在线电导率仪，用以检测洗出水的pH值和/或电导率。
2.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，在所述进水管道的前端还连通有原水水罐，所述进水管道通过第一三通阀连通到所述清洗水罐和原水水罐，所述清洗水罐和原水水罐的出水口均设置有截止阀。
3.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，在所述增压水泵出水管上还连通有第二药剂罐，所述第二药剂罐的底部设置有用于控制向所述增压水泵出水管中加入的药液剂量的第二流量控制阀。
4.根据权利要求3所述的反渗透水处理器冲洗装置，其特征在于，所述第一药剂罐和第二药剂罐的顶部均设有加料口和加水口，所述加水口通过加水管连通到所述清洗水罐，所述加水管上设置有开关阀门;所述加水管与所述清洗水罐的连通接口的标高高度高于所述第一药剂罐和第二药剂罐顶部的标高高度。
5.根据权利要求4所述的反渗透水处理器冲洗装置，其特征在于，所述第一药剂罐和第二药剂罐内部均设有搅拌器。
6.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，在所述排水管上还设置有玻璃转子流量计。
7.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，所述增压水泵出水管上还设置有保安过滤器。
8.根据权利要求1所述的反渗透水 处理器冲洗装置，其特征在于，所述排水管上还设置有第三流量控制阀。
9.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，所述排水管的末端设有第二三通阀。
10.根据权利要求1所述的反渗透水处理器冲洗装置，其特征在于，所述第一流量控制阀的材质为304不锈钢。
说明书
反渗透水处理器冲洗装置
技术领域
本实用新型涉及薰疗技术领域，具体涉及一种反渗透水处理器冲洗装置。
背景技术
反渗透是一种膜分离水处理技术，它以选择性透过膜产生的压力差为推动力，当系统中所加的压力大于进水溶液渗透压时，水分子不断地透过膜成为净化水，并经过产水流道流入中心管，然后在一端流出，而水中的杂质，如离子、有机物、细菌、病毒等，被截留在膜的进水侧，然后从浓水的出水端流出，从而达到对水的分离净化目的，膜净化是一种非常精密的水处理技术，广泛应用于工业纯水处理领域。
碳化硅微粉是一种太阳能电池片切割刃料，在碳化硅微粉的制造过程中，常利用反渗透水处理器制备的纯水进行水力分级处理，以提高微粉颗粒在水中的分散性及水力分级效率，反渗透水处理器使用一段时间以后，原水中的部分杂质甚至一些微生物菌会逐渐在膜表面积累甚至结垢，且反渗透水处理器中还会混入微量的粒度为微米级的碳化硅微粒，这些因素都造成膜透过性变差，制取的水品质下降、工作效率低下，现有技术中，通常采取更换膜组件或拆卸膜组件进行清理的方式以提高膜透过性，若采取更换膜组件的方式则成本很高，需耗费大量的资金，但如果将膜组件从反渗透水处理器中取出来进行清洗，则耗费时间过长，并且需停机停产，影响工厂的生产运行。
基于上述原因，有必要提供一种反渗透水处理器冲洗装置。
实用新型内容
本实用新型要解决的技术问题是提供一种对反渗透水处理器的膜组件清理成本低、效率高的反渗透水处理器冲洗装置，以解决现有技术中反渗透水处理器的膜组件容易累积微生物菌、细小微粒不便清理而造成反渗透水处理器膜透过性变差，使得其制取的水品质下降、工作效率低下的技术问题。
为解决上述技术问题，本实用新型采用以下技术方案：

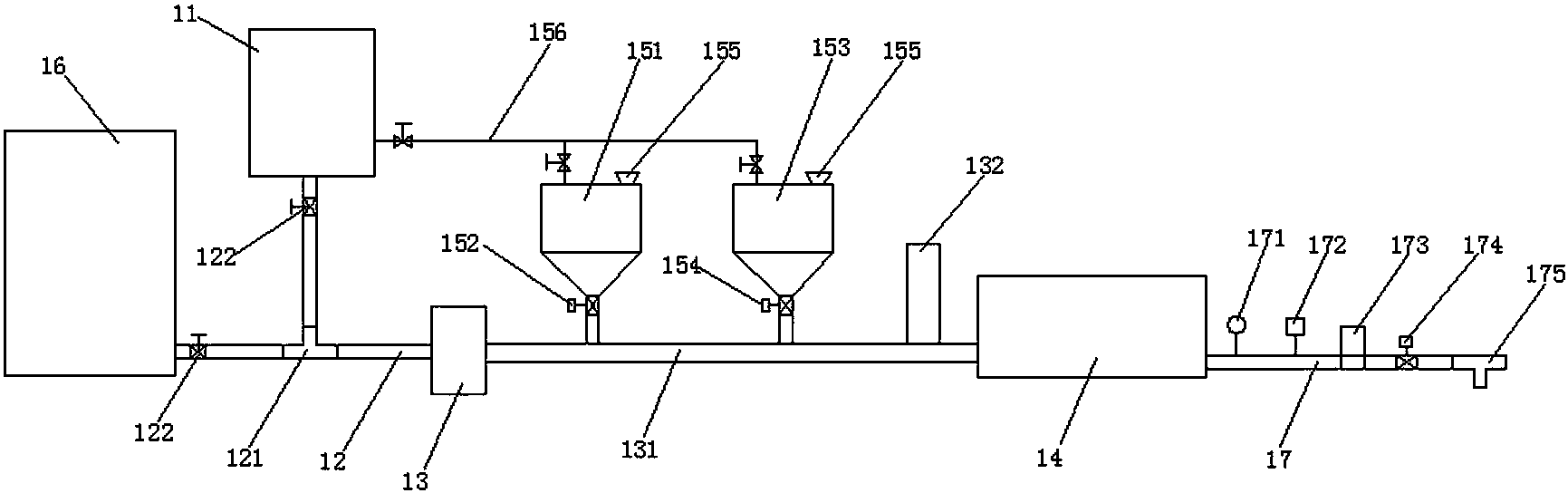

提供一种反渗透水处理器冲洗装置，包括清洗水罐、进水管道和增压水泵，该进水管道的前端连通到该清洗水罐，末端连通到该增压水泵，该增压水泵通过增压水泵出水管连通到膜组件，并在该增压水泵出水管上连通有第一药剂罐，该第一药剂罐的底部设置有用于控制向该增压水泵出水管中加入的药液剂量的第一流量控制阀，该膜组件的出水口连通有排水管，在该排水管上设置有在线pH计和/或在线电导率仪。
优选的，在该进水管道的前端还连通有原水水罐，该进水管道通过第一三通阀连通到该清洗水罐和原水水罐，该清洗水罐和原水水罐的出水口均设置有截止阀。
优选的，在该增压水泵出水管上还连通有第二药剂罐，该第二药剂罐的底部设置有用于控制向该增压水泵出水管中加入的药液剂量的第二流量控制阀。
优选的，该第一药剂罐和第二药剂罐的顶部均设有加料口和加水口，该加水口通过加水管连通到该清洗水罐，该加水管上设置有开关阀门;该加水管与该清洗水罐的连通接口的标高高度高于该第一药剂罐和第二药剂罐顶部的标高高度。
优选的，该第一药剂罐和第二药剂罐内部均设有搅拌器。
优选的，在该排水管上还设置有玻璃转子流量计。
优选的，该增压水泵出水管上还设置有保安过滤器。
优选的，该排水管上还设置有第三流量控制阀。
优选的，该排水管的末端设有第二三通阀。
优选的，该第一流量控制阀的材质为304不锈钢。
本实用新型的有益技术效果在于：
1.降低反渗透水处理器的维护成本：反渗透水处理器长时间工作后，膜组件上容易累积细小微粒，使得膜组件透过性变差，通过将膜组件连接在该反渗透水处理器冲洗装置上，直接对膜组件进行冲洗，不需更换或者拆卸膜组件，降低膜组件的维护成本。
2.对膜组件进行清理不会影响工厂正常的生产运行：通过在第一药剂罐和第二药剂罐中添加相应药剂，并通过增压泵对通过膜组件的冲洗水进行增压，使得短时间内冲洗效果明显，不会耗费过长时间，不会影响工厂中反渗透水处理器的正常使用。
3.能够检测清洗效果：排水管上设置有在线pH计和在线电导率仪，通过清洗水罐中的水进行清洗之后，原水罐中的原水输送到膜组件，并可通过在线pH计和在线电导率仪检测经膜组件过滤后的原水的水质，从而检测膜组件的清洗效果。
