申请日2018.01.12
公开(公告)日2018.12.21
IPC分类号C02F1/00; C02F1/38
摘要
本实用新型公开了一种污水处理箱内置喷水导流器，包括装置主体和加压泵，装置主体下方设有加压泵，加压泵固定连接在装置主体上，装置主体内部中部设有装置分隔挡板，装置分隔挡板焊接设置在装置主体内，装置主体内部设有分离装置，分离装置固定连接在装置主体内。该种污水处理箱内置喷水导流器，设有格栅搅拌装置，格栅搅拌装置均匀排列在联动杆上，设有导流板，导流板固定连接在分离装置上，设有储水舱，且储水舱焊接设置在导流板上，联动杆可以使格栅搅拌装置进行转动，格栅搅拌装置将污水进行离心处理，离心处理过的水向四周洒出，导流板可以使格栅搅拌装置分离出来的水流入到储水舱中，对液体进行导流。
权利要求书

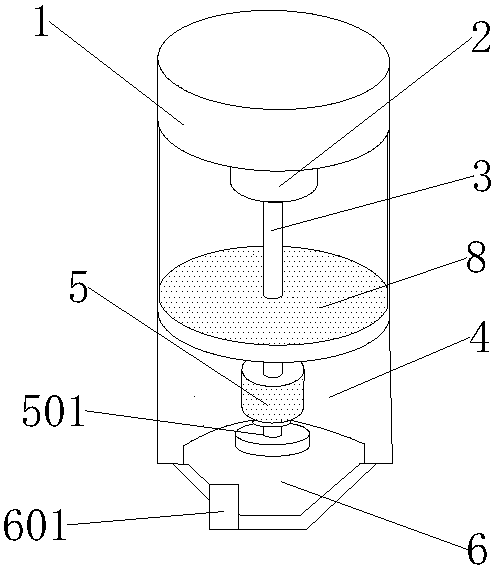

1.一种污水处理箱内置喷水导流器，包括装置主体(1)和加压泵(2)，其特征在于：所述装置主体(1)下方设有加压泵(2)，所述加压泵(2)固定连接在装置主体(1)上，所述加压泵(2)下方设有耐压管(3)，所述耐压管(3)的一端固定连接在加压泵(2)上，所述装置主体(1)内部中部设有装置分隔挡板(8)，所述装置分隔挡板(8)焊接设置在装置主体(1)内，所述装置主体(1)内部设有分离装置(5)，所述分离装置(5)固定连接在装置主体(1)内，所述装置主体(1)底部设有储泥舱(6)，所述储泥舱(6)焊接设置在装置主体(1)上，所述分离装置(5)上方设有静音电机(7)，所述静音电机(7)固定连接在分离装置(5)上，所述静音电机(7)左侧设有分动器(701)，所述分动器(701)传动连接静音电机(7)上，所述分离装置(5)左侧设有分离进水口(301)，所述分离进水口(301)贯穿设置在分离装置(5)上。
2.根据权利要求1所述的一种污水处理箱内置喷水导流器，其特征在于：所述分离装置(5)内部设有联动杆(502)，所述联动杆(502)贯穿设置在分离装置(5)内，且联动杆(502)的一端与分动器(701)固定连接。
3.根据权利要求2所述的一种污水处理箱内置喷水导流器，其特征在于：所述联动杆(502)上方设有格栅搅拌装置(503)，所述格栅搅拌装置(503)和焊接设置在联动杆(502)上，且格栅搅拌装置(503)均匀排列在联动杆(502)上。
4.根据权利要求1所述的一种污水处理箱内置喷水导流器，其特征在于：所述分离装置(5)底部设有导流板(501)，且导流板(501)固定连接在分离装置(5)上。
5.根据权利要求1所述的一种污水处理箱内置喷水导流器，其特征在于：所述分离装置(5)底部设有泥水分离口(504)，且泥水分离口(504)焊接设置在分离装置(5)上。
6.根据权利要求4所述的一种污水处理箱内置喷水导流器，其特征在于：所述导流板(501)上方设有储水舱(4)，且储水舱(4)焊接设置在导流板(501)上。
7.根据权利要求1所述的一种污水处理箱内置喷水导流器，其特征在于：所述储泥舱(6)左侧设有污泥清理口(601)，且污泥清理口(601)固定连接在储泥舱(6)上。
说明书
一种污水处理箱内置喷水导流器
技术领域
本实用新型涉及净水设备技术领域，具体为一种污水处理箱内置喷水导流器。
背景技术
所谓污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但现有的污水处理的导流器设计不够完善，现有的导流器是将污水进行沉淀，然后分层，再将污水分别导入到不同的处理容器中，但是静止沉淀装置需要很长的时间，且对污水的分离不够准确，同时分离滤网容易被挡住。
所以，如何设计一种污水处理箱内置喷水导流器，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理箱内置喷水导流器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理箱内置喷水导流器，包括装置主体和加压泵，所述装置主体下方设有加压泵，所述加压泵固定连接在装置主体上，所述加压泵下方设有耐压管，所述耐压管的一端固定连接在加压泵上，所述装置主体内部中部设有装置分隔挡板，所述装置分隔挡板焊接设置在装置主体内，所述装置主体内部设有分离装置，所述分离装置固定连接在装置主体内，所述装置主体底部设有储泥舱，所述储泥舱焊接设置在装置主体上，所述分离装置上方设有静音电机，所述静音电机固定连接在分离装置上，所述静音电机左侧设有分动器，所述分动器传动连接静音电机上，所述分离装置左侧设有分离进水口，所述分离进水口贯穿设置在分离装置上。
进一步的，所述分离装置内部设有联动杆，所述联动杆贯穿设置在分离装置内，且联动杆的一端与分动器固定连接。
进一步的，所述联动杆上方设有格栅搅拌装置，所述格栅搅拌装置和焊接设置在联动杆上，且格栅搅拌装置均匀排列在联动杆上。
进一步的，所述分离装置底部设有导流板，且导流板固定连接在分离装置上。
进一步的，所述分离装置底部设有泥水分离口，且泥水分离口焊接设置在分离装置上。
进一步的，所述导流板上方设有储水舱，且储水舱焊接设置在导流板上。
进一步的，所述储泥舱左侧设有污泥清理口，且污泥清理口固定连接在储泥舱上。
与现有技术相比，本实用新型的有益效果是：该种污水处理箱内置喷水导流器，设有联动杆，联动杆的一端与分动器固定连接，设有格栅搅拌装置，格栅搅拌装置和焊接设置在联动杆上，格栅搅拌装置均匀排列在联动杆上，设有导流板，导流板固定连接在分离装置上，设有储水舱，储水舱焊接设置在导流板上，联动杆可以使格栅搅拌装置进行转动，格栅搅拌装置将污水进行离心处理，离心处理过的水向四周洒出，导流板可以使格栅搅拌装置分离出来的水流入到储水舱中，对液体进行下一步的导流，相比于传统的分离装置，此设计分离效率更高，设有泥水分离口，泥水分离口焊接设置在分离装置上，泥水分离口使处理过的污泥在重力因素下向下流出，使其到储泥舱中，解决了污泥大颗粒对滤网堵塞的问题，设有污泥清理口，且污泥清理口固定连接在储泥舱上，污泥清理口可以对储泥舱内部的污泥进行清理。
