申请日2018.01.12
公开(公告)日2019.01.01
IPC分类号C02F9/10
摘要
本实用新型公开了一种城镇污水安全消毒处理设备，包括底座，所述底座的顶部固定连接有混合沉淀箱，所述混合沉淀箱右侧的顶部通过第一连通管连通有储水箱，且分混合沉淀箱右侧的底部通过第二连通管连通有过滤液箱，所述储水箱内设有过滤质，所述混合沉淀箱的左侧从上至下依次固定连接有玻璃板和酸碱度检测器，所述混合沉淀箱的左侧上部设有进水管，所述混合沉淀箱的内部固定连接有消毒液出液杆，且消毒液出液杆的表面套设有套筒，所述套筒的两侧均固定连接有固定板,本实用新型涉及污水处理技术领域。该城镇污水安全消毒处理设备结构简单，成本低廉，使用方便，能够通过消毒、高温、过滤三重处理将污水处理干净。
权利要求书

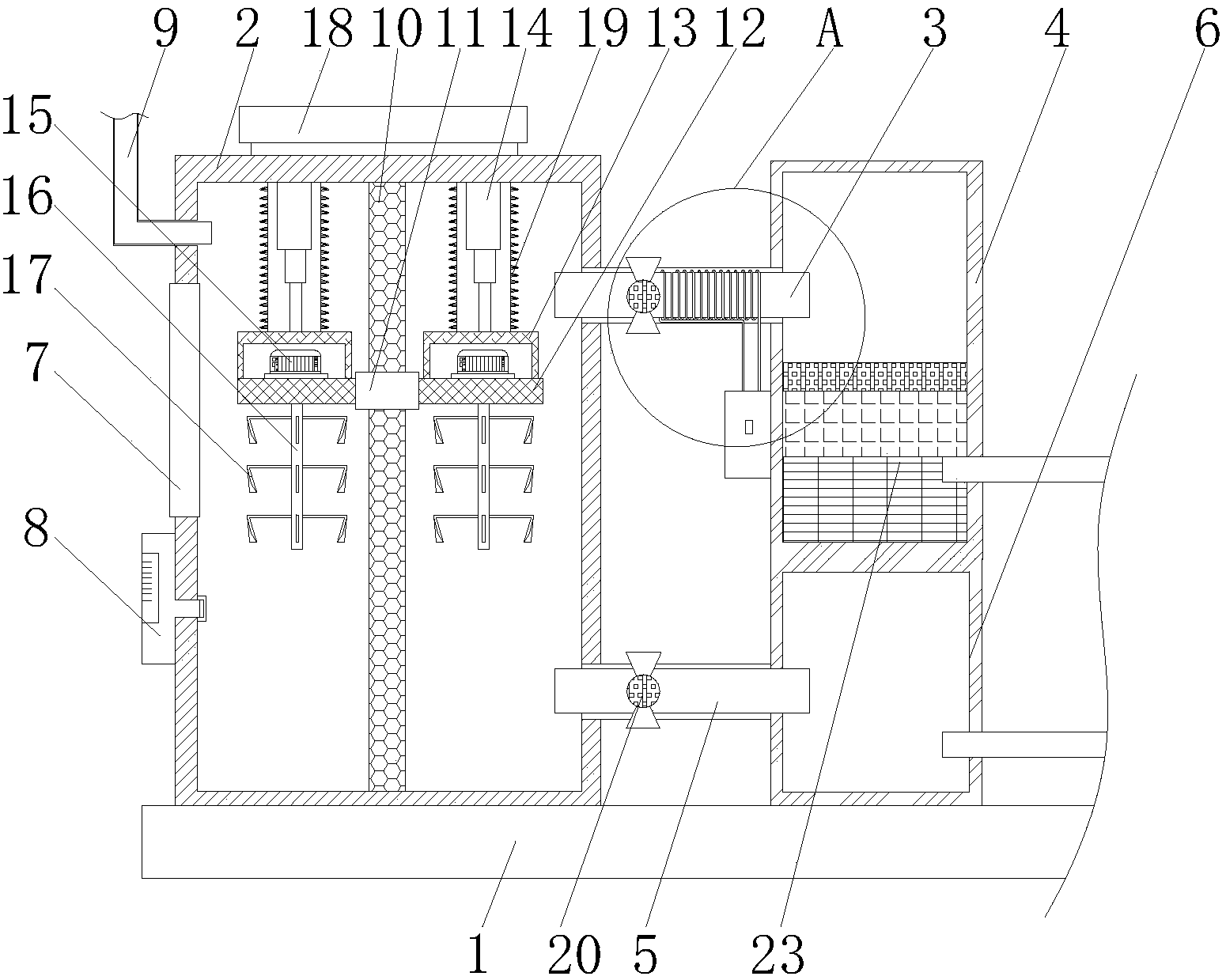

1.一种城镇污水安全消毒处理设备，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有混合沉淀箱(2)，所述混合沉淀箱(2)右侧的顶部通过第一连通管(3)连通有储水箱(4)，且分混合沉淀箱(2)右侧的底部通过第二连通管(5)连通有过滤液箱(6)，所述储水箱(4)内设有过滤质(23);所述混合沉淀箱(2)的左侧从上至下依次固定连接有玻璃板(7)和酸碱度检测器(8)，所述混合沉淀箱(2)的左侧上部设有进水管(9)，所述混合沉淀箱(2)的内部固定连接有消毒液出液杆(10)，且消毒液出液杆(10)的表面套设有套筒(11)，所述套筒(11)的两侧均固定连接有固定板(12)，且固定板(12)的顶部固定连接有电机箱(13)，所述混合沉淀箱(2)内腔的顶部固定连接有液压升降杆(14)，且液压升降杆(14)的底端与电机箱(13)的顶部固定连接，且电机箱(13)的内部固定安装有电机(15)，所述电机(15)的输出轴贯穿固定板(12)并延伸至固定板(12)的下方，所述电机(15)输出轴的底端通过联轴器固定搅拌轴(16)，所述搅拌轴(16)的表面固定连接有L型搅拌齿(17)。
2.根据权利要求1所述的一种城镇污水安全消毒处理设备，其特征在于：所述混合沉淀箱(2)的顶部固定连接有毒液存储箱(18)，且毒液存储箱(18)的底部通过液压管与液压升降杆(14)的顶端连通。
3.根据权利要求1所述的一种城镇污水安全消毒处理设备，其特征在于：所述混合沉淀箱(2)的顶部固定连接有毒液存储箱(18)，且毒液存储箱(18)的底部通过液压管与液压升降杆(14)的顶端连通。
4.根据权利要求1所述的一种城镇污水安全消毒处理设备，其特征在于：所述第一连通管(3)和第二连通管(5)上均固定连接有单向阀(20)，且第一连通管(3)的表面活动连接有电热阻丝(21)，所述储水箱(4)的左侧且位于第一连通管(3)与第二连通管(5)之间固定连接有蓄电池(22)，且电热阻丝(21)的一端与蓄电池(22)的顶部连通。
5.根据权利要求1所述的一种城镇污水安全消毒处理设备，其特征在于：所述混合沉淀箱(2)左侧中部设有玻璃板(7)，所述玻璃板(7)位于进水管(9)下方且其厚度大于混合沉淀箱(2)左侧壁的厚度。
6.根据权利要求1所述的一种城镇污水安全消毒处理设备，其特征在于：所述混合沉淀箱(2)左侧下部设有酸碱度检测器(8)，所述酸碱度检测器(8)右端贯穿混合沉淀箱(2)左侧壁并延伸至混合沉淀箱(2)内。
说明书
一种城镇污水安全消毒处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种城镇污水安全消毒处理设备。
背景技术
随着人们对生态环境的重视程度不断提高，公众节约水资源的意识逐渐被强化，生产生活中产生的污废水经处理后被回用为冲厕、灌溉等，生活污水因其污染物种类简单，污染物指标值相对较低，经处理后被大部分回用，但生活污水中含有多种微生物细菌，其中某些致病微生物的传播可能会对人体的健康造成威胁，因此回用污水一般都需经过消毒处理。
经检索，中国专利授权公告号为CN205974107U公开了一种污水消毒处理设备，包括盐水池、盐水计量泵、处理池以及电控器，所述盐水池的上端设有进料口;所述处理池的内部设有隔板，隔板将处理池分为相互连通的反应区和过滤区，反应区设有进水口，过滤区内设置活性炭过滤器，活性炭过滤器的上方设有出水口;所述反应区的内部设有与其连通的电解腔，电解腔内设置有由至少一个阴极和至少一个阳极组成的电极组;所述电解腔和隔板之间还设有次氯酸钠检测装置;所述盐水计量泵的进水管与盐水池连通。
现有的污水消毒处理设备存在以下不足之处：该装置结构复杂，成本较高，消毒处理不够彻底，消毒过后的水易残留细菌，对人体仍存在损害，不适宜二次运用。
实用新型内容
针对现有技术的不足，本实用新型提供了一种城镇污水安全消毒处理设备，解决了消毒处理不够彻底，消毒过后的水易残留细菌，对人体仍存在损害，不适宜二次运用的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种城镇污水安全消毒处理设备，包括底座，所述底座的顶部固定连接有混合沉淀箱，所述混合沉淀箱右侧的顶部通过第一连通管连通有储水箱，且分混合沉淀箱右侧的底部通过第二连通管连通有过滤液箱，所述储水箱内设有过滤质;所述混合沉淀箱的左侧从上至下依次固定连接有玻璃板和酸碱度检测器，所述混合沉淀箱的左侧上部设有进水管，所述混合沉淀箱的内部固定连接有消毒液出液杆，且消毒液出液杆的表面套设有套筒，所述套筒的两侧均固定连接有固定板，且固定板的顶部固定连接有电机箱，所述混合沉淀箱内腔的顶部固定连接有液压升降杆，且液压升降杆的底端与电机箱的顶部固定连接，且电机箱的内部固定安装有电机，所述电机的输出轴贯穿固定板并延伸至固定板的下方，所述电机输出轴的底端通过联轴器固定搅拌轴，所述搅拌轴的表面固定连接有L型搅拌齿。
优选的，所述混合沉淀箱的顶部固定连接有毒液存储箱，且毒液存储箱的底部通过液压管与液压升降杆的顶端连通。
优选的，所述混合沉淀箱的顶部固定连接有毒液存储箱，且毒液存储箱的底部通过液压管与液压升降杆的顶端连通。
优选的，所述第一连通管和第二连通管上均固定连接有单向阀，且第一连通管的表面活动连接有电热阻丝，所述储水箱的左侧且位于第一连通管与第二连通管之间固定连接有蓄电池，且电热阻丝的一端与蓄电池的顶部连通。
优选的，所述混合沉淀箱左侧中部设有玻璃板，所述玻璃板位于进水管下方且其厚度大于混合沉淀箱左侧壁的厚度。
优选的，所述混合沉淀箱左侧下部设有酸碱度检测器，所述酸碱度检测器右端贯穿混合沉淀箱左侧壁并延伸至混合沉淀箱内。
有益效果
本实用新型提供了一种城镇污水安全消毒处理设备。具备以下有益效果：
(1)、该城镇污水安全消毒处理设备，通过上下同时喷液的消毒液出液杆，能使消毒液均匀的喷洒到水体中，通过电机，搅拌轴等能将水体与消毒液充分混合，通过高温加热装置能将微生物，细菌高温杀死，通过过滤质能将各种有害杂质过滤掉。
(2)、该城镇污水安全消毒处理设备，通过玻璃板能够清晰观察到混合沉淀箱内的消毒处理情况;通过酸碱度检测器能够直观、实时显示污水的酸碱度及变化过程。
