申请日2018.07.11
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要

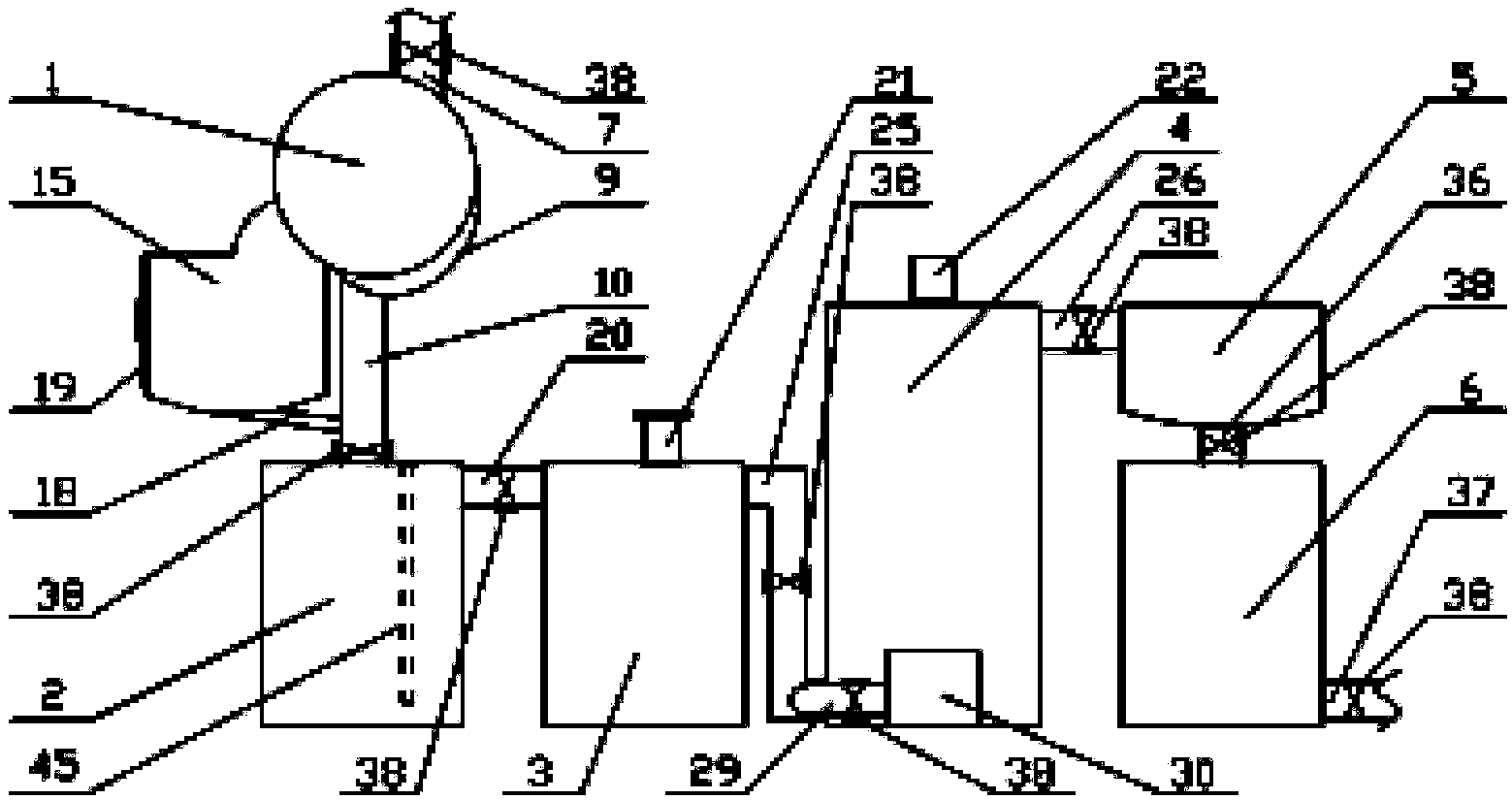

本发明公开了一种生活污水滤料装置，属于生活污水处理领域，包括依次连接的滤筒、缓冲箱、沉淀箱、吸附箱、去油箱及生化过滤箱;滤筒一侧下部布有通水口，滤筒内设有扫刮板，扫刮板的自由端延伸至滤筒内侧壁上;滤筒在通水口相对侧下部设有连接杂物收集箱的出料口，杂物收集箱内设有滤网层;吸附箱内设有由高速电机驱动的转轴，转轴上固定有螺旋式环绕的螺旋滑道，螺旋滑道外侧边贴附在吸附箱内侧壁上，吸附箱内间隙处均匀填充有活性炭，吸附箱底部对应螺旋滑道下端的一侧连接有高温蒸汽产生箱。本发明能对生活污水实现较为全面的除杂功能，尤其是对污水的初步过滤和吸附过滤的功能较为高效，且处理效果较好。
权利要求书
1.一种生活污水滤料装置，其特征在于，包括依次通过管道连接的滤筒(1)、缓冲箱(2)、沉淀箱(3)、吸附箱(4)、去油箱(5)及生化过滤箱(6)，
所述滤筒(1)的端面及圆周面均封闭，所述滤筒(1)的端面竖直放置，滤筒(1)一侧上部设有连通滤筒(1)内腔的进水管(7)，所述滤筒(1)在进水管(7)所在侧下部侧壁上设有通水口(8)，所述通水口(8)外侧设有周边紧密固定在滤筒(1)外表面上的接水槽(9)，所述接水槽(9)底部设有管道一(10)连接到缓冲箱(2);所述滤筒(1)内腔中设有由电机一(11)驱动的扫刮板(12)，所述电机一(11)的输出轴(13)设于滤筒(1)的中心处，所述扫刮板(12)一端固定在输出轴(13)上，另一端延伸至滤筒(1)内侧壁上;所述滤筒(1)在进水管(7)相对侧下部侧壁上设有出料口(14)，所述出料口(14)外侧连接有杂物收集箱(15)，所述杂物收集箱(15)内设有滤网层(16)，所述滤网层(16)下方为锥形的集水槽(17)，所述集水槽(17)底部设有与管道一(10)连通的集水管(18)，所述杂物收集箱(15)一侧设有开合门(19);
所述缓冲箱(2)朝向沉淀箱(3)的一侧上端设有与沉淀箱(3)连通的管道二(20)，所述沉淀箱(3)顶部设有投料口(21);
所述吸附箱(4)内中轴线上设有由高速电机(22)驱动的转轴(23)，所述转轴(23)上固定有螺旋式环绕于转轴(23)外侧的螺旋滑道(24)，所述螺旋滑道(24)外侧边贴附在吸附箱(4)内侧壁上，所述螺旋滑道(24)下端一侧的吸附箱(4)侧壁设有管道三(25)与沉淀箱(3)连通，所述螺旋滑道(24)上端一侧的吸附箱(4)侧壁设有管道四(26)与去油箱(5)连通，所述管道三(25)和管道四(26)连接吸附箱(4)的一端端口处均设有过滤网(27);所述吸附箱(4)内间隙处均匀填充有活性炭(28)，所述管道三(25)通过送气管(29)连接有高温蒸汽产生箱(30)，所述吸附箱(4)顶部对应螺旋滑道(24)上端的位置设有投料管(31)，所述吸附箱(4)底部一侧设有出料管(32);
所述去油箱(5)内设有吸油填料(33)，所述生化过滤箱(6)内设有生化滤料(34)和生物膜(35)，所述去油箱(5)通过管道五(36)连通生化过滤箱(6)，所述生化过滤箱(6)底部一侧设有出水管(37);
所述进水管(7)、管道一(10)、管道二(20)、管道三(25)、管道四(26)、管道五(36)、出水管(37)及送气管(29)上均设有阀门(38)。
2.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述扫刮板(12)的自由端设有安装缺口(39)，所述安装缺口(39)内安装有毛刷(40)。
3.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述输出轴(13)上沿其周圈等间距固定有至少三块扫刮板(12)，扫刮板(12)的数量记为n，所述扫刮板(12)的自由端边及两侧边均贴附滤筒(1)侧壁，所述进水管(7)与出料口(14)之间所夹的劣弧对应的圆心角θ满足公式
4.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述杂物收集箱(15)连接出料口(14)的位置设有位于出料口(14)下端的导料板(41)。
5.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述杂物收集箱(15)为方体结构的箱体，其内部设有位于滤网层(16)下方的滑轨(42)，所述滑轨(42)上安装有底面敞口的滑动槽(43)，所述滤网层(16)安装在滑动槽(43)底面上，所述滑动槽(43)朝向开合门(19)的一侧上固定有把手(44)。
6.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述缓冲箱(2)内上顶面固定有纵向设置的隔板(45)，所述隔板(45)的前后端贴附缓冲箱(2)对应的侧壁，所述隔板(45)的长度小于缓冲箱(2)的高度，所述隔板(45)位于管道一(10)和管道二(20)之间;所述沉淀箱(3)朝向吸附箱(4)的一侧上部连接管道三(25)。
7.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述去油箱(5)内设有周边贴附去油箱(5)侧壁且上下端面镂空的填料盒(46)，所述吸油填料(33)为纤维球，填充于填料盒(46)内。
8.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述生化过滤箱(6)内设有周边贴附生化过滤箱(6)内侧壁的网状支架(47)，所述网状支架(47)由中心向周边扩展覆盖，所述生化滤料(34)为生化环，填充于网状支架(47)内，所述生物膜(35)分布于网状支架(47)上，所述生化过滤箱(6)顶部一侧设有进气口(48)，所述进气口(48)上设有空气过滤器(49)。
说明书
一种生活污水滤料装置
技术领域
本发明涉及生活污水处理领域，具体的涉及一种生活污水滤料装置。
背景技术
现有技术中，生活污水指的是居民日常生活中排放的洗涤水，主要包括厨房污水和卫生间污水，污水其实只有很少的一部分进过处理，大部分都是未经过处理直接排入了河流，污水中污染物成分较为复杂，任何一种处理方法都难以达到完全净化的目的，而常常需要几种方法组成处理系统，才能达到处理的要求，按处理程度的不同，污水处理系统可分为一级处理、二级处理和深度处理。一级处理只除去污水中的悬浮物，以物理方法为主，处理后的污水一般还不能达到排放标准，二级处理最常用的生物处理方法，它能大幅度除去污水中呈胶体和溶解状态的有机物，使污水符合排放标准，但经过二级处理的水中还含有一定量的悬浮物、生物不能分解的溶解性有机物、溶解性无机物和氮磷等藻类增殖营养物等多种物质，因而不能满足要求较高的排放标准，三级处理是进一步去除二级处理未能去除的污染物。
目前，在申请公布号为CN 107739132 A的专利中公开了一种生活污水自循环式一体化处理装置，其包括预处理单元、好氧生物单元、生化过滤单元、消毒单元，预处理单元包括格栅、初沉池及调节池，好氧生物单元包括二沉池及旋转生物处理单元，生化过滤单元包括滤池及生化滤料，生化滤料设置于滤池内部，生化滤料上还设有进一步降解有机物的微生物，消毒单元为消毒池。能够高效处理污水，主要有占地面积小、运营成本低、设备运行可靠、可实现分散化污水处理等优点。但其存在如下缺点：其预处理中仅采用设置于容器内的格栅进行初步过滤，过滤后的杂物的收集较为不便，极有可能会有杂物附着或卡在格栅上而影响后续的过滤效果，且收集的杂物中可能含水量较多;后期的过滤机构中都是采用生物作用和生化滤料，其过滤功能不够全面，处理后的污水中可能会含有生物法和化学法法难以去除的有机污染物等。
发明内容
1.要解决的技术问题
本发明要解决的技术问题在于提供一种生活污水滤料装置，对污水的初步过滤中可方便收集杂物，并大大减少杂物中的含水量;后期的过滤机构中采用活性炭吸附功能，能除去生物法和化学法法难以去除的有机污染物，吸附过滤中可提高过滤效果并提升过滤效率，且活性炭的再生作用较为方便。
2.技术方案
为解决上述问题，本发明采取如下技术方案：
一种生活污水滤料装置，包括依次通过管道连接的滤筒、缓冲箱、沉淀箱、吸附箱、去油箱及生化过滤箱，
所述滤筒的端面及圆周面均封闭，所述滤筒的端面竖直放置，滤筒一侧上部设有连通滤筒内腔的进水管，所述滤筒在进水管所在侧下部侧壁上设有通水口，所述通水口外侧设有周边紧密固定在滤筒外表面上的接水槽，所述接水槽底部设有管道一连接到缓冲箱;所述滤筒内腔中设有由电机一驱动的扫刮板，所述电机一的输出轴设于滤筒的中心处，所述扫刮板一端固定在输出轴上，另一端延伸至滤筒内侧壁上;所述滤筒在进水管相对侧下部侧壁上设有出料口，所述出料口外侧连接有杂物收集箱，所述杂物收集箱内设有滤网层，所述滤网层下方为锥形的集水槽，所述集水槽底部设有与管道一连通的集水管，所述杂物收集箱一侧设有开合门;
所述缓冲箱朝向沉淀箱的一侧上端设有与沉淀箱连通的管道二，所述沉淀箱顶部设有投料口;
所述吸附箱内中轴线上设有由高速电机驱动的转轴，所述转轴上固定有螺旋式环绕于转轴外侧的螺旋滑道，所述螺旋滑道外侧边贴附在吸附箱内侧壁上，所述螺旋滑道下端一侧的吸附箱侧壁设有管道三与沉淀箱连通，所述螺旋滑道上端一侧的吸附箱侧壁设有管道四与去油箱连通，所述管道三和管道四连接吸附箱的一端端口处均设有过滤网;所述吸附箱内间隙处均匀填充有活性炭，所述管道三通过送气管连接有高温蒸汽产生箱，所述吸附箱顶部对应螺旋滑道上端的位置设有投料管，所述吸附箱底部一侧设有出料管;
所述去油箱内设有吸油填料，所述生化过滤箱内设有生化滤料和生物膜，所述去油箱通过管道五连通生化过滤箱，所述生化过滤箱底部一侧设有出水管;
所述进水管、管道一、管道二、管道三、管道四、管道五、出水管及送气管上均设有阀门。
进一步地，所述扫刮板的自由端设有安装缺口，所述安装缺口内安装有毛刷。随着扫刮板自由端在滤筒侧壁上扫过，毛刷能起到清洁滤筒内侧壁的作用。
进一步地，所述输出轴上沿其周圈等间距固定有至少三块扫刮板，扫刮板的数量记为n，所述扫刮板的自由端边及两侧边均贴附滤筒侧壁，所述进水管与出料口之间所夹的劣弧对应的圆心角θ满足公式进一步地，所述杂物收集箱连接出料口的位置设有位于出料口下端的导料板。导料板可以将杂物导向杂物收集箱中部，使得杂物在杂物收集箱内分散较为均匀。
进一步地，所述杂物收集箱为方体结构的箱体，其内部设有位于滤网层下方的滑轨，所述滑轨上安装有底面敞口的滑动槽，所述滤网层安装在滑动槽底面上，所述滑动槽朝向开合门的一侧上固定有把手。采用滑轨和滑动槽的配合应用，可方便的取出滤网层及其上堆置的杂物，便于清理。
进一步地，所述缓冲箱内上顶面固定有纵向设置的隔板，所述隔板的前后端贴附缓冲箱对应的侧壁，所述隔板的长度小于缓冲箱的高度，所述隔板位于管道一和管道二之间;所述沉淀箱朝向吸附箱的一侧上部连接管道三。隔板使得进入缓冲箱的水体须得从隔板下方穿过，再慢慢上浮，才能流出缓冲箱，促进缓冲效果;管道三连接于沉淀箱上部，可防止通入沉淀物。
进一步地，所述去油箱内设有周边贴附去油箱侧壁且上下端面镂空的填料盒，所述吸油填料为纤维球，填充于填料盒内。将吸油填料集中于填料盒内，便于填料的收集和更换。
进一步地，所述生化过滤箱内设有周边贴附生化过滤箱内侧壁的网状支架，所述网状支架由中心向周边扩展覆盖，所述生化滤料为生化环，填充于网状支架内，所述生物膜分布于网状支架上，所述生化过滤箱顶部一侧设有进气口，所述进气口上设有空气过滤器。采用网状支架，便于生化滤料的集中管理，也便于生物膜的全面覆盖。
3.有益效果
(1)本发明包括依次连接的滤筒、缓冲箱、沉淀箱、吸附箱、去油箱及生化过滤箱，滤筒能初步滤去生活污水中漂浮和悬浮的较大的固体杂物，初步过滤后的水体在缓冲箱内缓冲后进入沉淀箱进行沉淀，水体中细小的固体杂物、胶体、淤泥、絮状物等都能沉淀除去，吸附箱内的活性炭能够吸附水体中的臭气、重金属化合物、生化法难以去除的有机污染物等多种杂物，去油箱及生化过滤箱主要能分别去除水体中的油脂和有机物等。由此可知，本发明能对生活污水实现较为全面的除杂功能。
(2)本发明中的滤筒一侧下部布有通水口，实现固液分离，滤筒内设有扫刮板，扫刮板的自由端延伸至滤筒内侧壁上，滤筒在通水口相对侧下部设有连接杂物收集箱的出料口，扫刮板能将过滤出来的杂物推向出料口进行收集，可防止堵塞通水口而影响到后续过滤效果;因为出料口位于进水管相对侧的下部，而不是滤筒的底部，扫刮板在将杂物推向出料口时，需向上移动，此时，水体会流向滤筒底部而通过通水口，大大减少了随杂物进入杂物收集箱的水量，可能还是有很少部分的水体随着较大的杂物从出料口进入杂物收集箱，因为杂物收集箱内设有滤网层，较大的杂物留在滤网层上，前述很少部分的水体能穿过滤网层，大大减少了杂物中的含水量。
(3)本发明的吸附箱内设有由高速电机驱动的转轴，转轴上固定有螺旋式环绕的螺旋滑道，螺旋滑道外侧边贴附在吸附箱内侧壁上，吸附箱内间隙处均匀填充有活性炭。高速电机驱动转轴快速转动，带动螺旋滑道快速转动，一方面给水体提供一个上升的作用力，促使水体向上移动，穿过活性炭实现过滤，提升过滤效率;同时，因为螺旋滑道的设计，使得水体只能沿螺旋滑道一层层转动着向上移动，延长了过滤路程，使得水体尽可能多的接触活性炭，从而提高过滤效果;另一方面对活性炭和水体起到搅拌的作用，促进活性炭与水的均匀分布，提升过滤效率;同时，使得活性炭上的吸附孔尽可能多的暴露出来与水体接触，提高活性炭的利用率，提高过滤效果。
(4)本发明的吸附箱底部对应螺旋滑道下端的一侧连接有高温蒸汽产生箱，应用时，将高温蒸汽产生箱产生的高温蒸汽通入吸附箱，能够对其内部的活性炭起到吹洗作用，实现活性炭的再生，便于活性炭的多次利用。
综上，本发明能对生活污水实现较为全面的除杂功能，初步过滤中可方便收集杂物，防止杂物堵塞通水口，起到保证过滤效果的作用，且大大减少杂物中的含水量，有利于实现对水体的完整处理;吸附过滤中采用活性炭吸附功能，能除去生物法和化学法法难以去除的有机污染物，过滤可延长过
