申请日2018.01.11
公开(公告)日2018.10.26
IPC分类号C02F9/06
摘要
本实用新型提供一种平版印刷版材的碱性显影冲版废水处理装置，包括通过管道依次连通的废水储罐、酸析池、一级沉淀池、一级过滤池、曝气微电解池、二级沉淀池、二级过滤池、加料池和显示控制装置，至少一个显影装置通过进水管道连通废水储罐，加料池通过出水管道连通至少一个显影装置;通过两次沉降作用使废水的净化处理效果更好，同时，分级过滤延长装置的使用寿命。
权利要求书
1.一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，包括通过管道依次连通的废水储罐、酸析池、一级沉淀池、一级过滤池、曝气微电解池、二级沉淀池、二级过滤池、加料池和显示控制装置，至少一个显影装置通过进水管道连通废水储罐，加料池通过出水管道连通至少一个显影装置;所述曝气微电解池中从上至下依次设置有若干网板，池内设置有曝气总管和若干曝气分管，曝气分管并联设置在若干网板下方，并连通曝气总管，网板之间铺设有微电解填料。
2.如权利要求1所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述二级沉淀池底设置有搅拌装置三，并连通有石灰自动加料装置。
3.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述酸析池内设置搅拌装置一、pH监测装置，并连通酸液加料装置。
4.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述一级沉淀池内设置有搅拌装置二，一级沉淀池连通助凝剂自动加料装置，助凝剂自动加料装置内盛放助凝剂。
5.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述一级过滤池和二级过滤池包括多层过滤板，多层过滤板上设置有过滤孔径相同或不同的滤膜。
6.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述废水储罐内设置有水位感应器，水位感应器包括从上至下依次设置的超高水位感应器、高水位感应器、低水位感应器和超低水位感应器。
7.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述加料池池底设置有搅拌装置四，加料池连接有自动补液装置，自动补液装置内盛放有未使用的全新冲洗液。
8.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述出水管道上设置有流量分配装置。
9.如权利要求1或2所述一种平版印刷版材的碱性显影冲版废水处理装置，其特征在于，所述显示控制装置包括显示装置、控制装置和报警装置。
说明书
一种平版印刷版材的碱性显影冲版废水处理装置
技术领域
本实用新型涉及印刷装置，尤其是涉及一种平版印刷版材的碱性显影冲版废水处理装置。
背景技术
近年来，印刷行业得到迅速发展，在印刷过程中，印刷冲版会产生大量的冲版废水，其特点是有机物浓度高，色度深，水质水量变化大，水量较小，可生化性差，难处理等，直接排放，会造成很大的环境污染。
目前，处理废水工艺有物化法、生物法等，微电解法是由铁屑和碳构成原电池，有机废水中的污染物在正负极发生化学反应，加上原电池自身的电附集、物理吸附及絮凝等作用达到去除污染物的目的。单独将微电解法用于印刷冲版废水的净化过程中，由于废水杂质较多，微电解填料表面会形成钝化膜，阻隔填料与废水的有效接触，并且填料易结块，容易引起堵塞，大大降低处理效果。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术的不足，提供一种废水净化效果好，使用寿命长的平版印刷版材的碱性显影冲版废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：

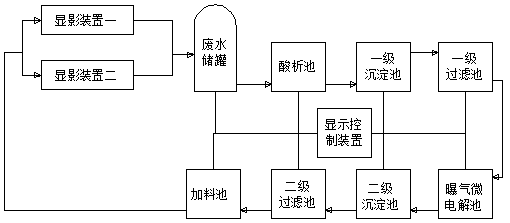

一种平版印刷版材的碱性显影冲版废水处理装置，包括通过管道依次连通的废水储罐、酸析池、一级沉淀池、一级过滤池、曝气微电解池、二级沉淀池、二级过滤池、加料池和显示控制装置，至少一个显影装置通过进水管道连通废水储罐，加料池通过出水管道连通至少一个显影装置;所述曝气微电解池中从上至下依次设置有若干网板，池内设置有曝气总管和若干曝气分管，曝气分管并联设置在若干网板下方，并连通曝气总管，网板之间铺设有微电解填料。
优选地，所述微电解填料为铁碳填料。
进一步，所述二级沉淀池底设置有搅拌装置三，并连通有石灰自动加料装置。处理的废水在曝气微电解池点解作用后，水中含有大量的铁离子、亚铁离子、硫酸根离子等，在二级沉淀池中加入石灰，可以同时形成硫酸钙、氢氧化亚铁、氢氧化铁等沉淀物，并形成混凝的效果。
进一步，所述酸析池内设置搅拌装置一、pH监测装置，并连通酸液加料装置。酸析池上部设置进口一，废水通过进口一进入酸析池内，并在酸析池内进行絮凝，通过pH监测装置监测酸析池内液体的pH，并通过实时pH的变化控制酸液加料装置补充酸液的多少，pH到达设定值后，酸液加料装置停止加料。搅拌装置设置在池底中心位置，对液体进行连续均匀的搅拌，使酸液与废液更加充分快速的混合。酸析池底部设置出口二，絮凝后废水通过出口二排出。
酸析池中，溶解在冲洗废水中的部分有机物以胶状凝聚物的状态析出，其比重较轻，从而漂浮在水面上，易于从液体上部分离，从而去除部分有机物，出口二设置在池底，方便废水排出的过程中将絮凝废物带出。
进一步，所述一级沉淀池内设置有搅拌装置二，一级沉淀池连通助凝剂自动加料装置，助凝剂自动加料装置内盛放助凝剂。所述助凝剂为高岭土、聚丙烯酰胺、氯化铁、硫酸铝中的至少一种。废液通过进口二进入一级沉淀池内，充分搅拌后静置，一级沉淀池底部生成沉淀，通过出口三排出，出口三设置在一级沉淀池的中上部。
进一步，所述一级过滤池和二级过滤池包括多层过滤板，多层过滤板上设置有过滤孔径相同或不同的滤膜。废液通过进口三进入一级过滤池内，并依次通过多层过滤板的滤膜过滤后从出口四排出，滤膜过滤孔径大小相同或不同，不同时，其过滤孔径从进口三处至出口四处依次减小，多层过滤板可拆卸更换滤膜，出口四设置在过滤池底部。
进一步，所述废水储罐内设置有水位感应器，水位感应器包括从上至下依次设置的超高水位感应器、高水位感应器、低水位感应器和超低水位感应器。
进一步，所述加料池池底设置有搅拌装置四，加料池连接有自动补液装置，自动补液装置内盛放有未使用的全新冲洗液。自动补液装置将全新冲洗液与过滤过的冲洗液按照一定比例混合，混合后通过出水管道分配给至少一个显影装置，进行印刷版的冲洗。
进一步，所述出水管道上设置有流量分配装置。出水管道分为与加料池连通的主出水管道和与至少一个显影装置连通的副出水管道，流量分配装置安装在各个副出水管道上，从而有效地控制流入每个显影装置的冲洗液的流量。冲洗液通过主出水管道流入各个副出水管道后进入显影装置内。
进一步，所述显示控制装置包括显示装置、控制装置和报警装置。显示装置显示废水储罐、酸析池、沉淀池、过滤池、曝气微电解池、加料池内的参数和实时状态，控制装置控制加料、补液、放料的多少，控制装置包括自动控制器和手动控制器，当所述的自动控制器损坏或其它特殊情况时，可以实用所述手动控制器使废水处理正常进行，报警装置为声控报警装置，当废水储罐水位达到超高水位或超低水位、或其它参数异常时声控报警装置报警。
本实用新型的有益效果：通过化学沉降和电解反应沉降两个净化系统对印刷版冲洗废水进行多次净化处理，从而达到较好的处理效果，同时，曝气微电解池处理的废水经过化学沉降后，其废弃物含量较少，可以延长曝气微电解池的使用寿命;净化后的废水与未使用的全新冲洗液在加料池内进行充分混合后，通过流量分配装置分配至至少一个显影装置，其分配的冲洗液冲洗效果好，且能实现多个显影装置的同时净化使用;通过多层滤膜过滤，过滤速度快，过滤效果好，且滤膜可更换，使用方便。
