申请日2018.11.06
公开(公告)日2019.04.09
IPC分类号G01N21/84
摘要
本发明涉及监控检测领域，具体为一种污泥沉降比视觉分析智能评价系统。一种污泥沉降比视觉分析智能评价系统，包括：黑箱主体和与所述黑箱主体连接的外接电子控制装置;所述黑箱主体具有四壁的盒体，所述黑箱主体其中一面内壁上装置有摄像装置，在装置所述摄像装置对面的内壁上安装有照明设备，在所述摄像装置和所述照明设备之间设置有与所述黑箱主体的上下壁连接的测量容器，所述测量容器为透明带刻度的测量容器。本发明设计黑箱测量形式，减少环境光源变化对测量的影响，提升该系统的测量准确性，使用相机进行自动拍摄，配合外接电子控制装置，通过分析后得到污泥沉降过程的记录，降低人力参与，减小误差可能性，提升测量效率。
权利要求书

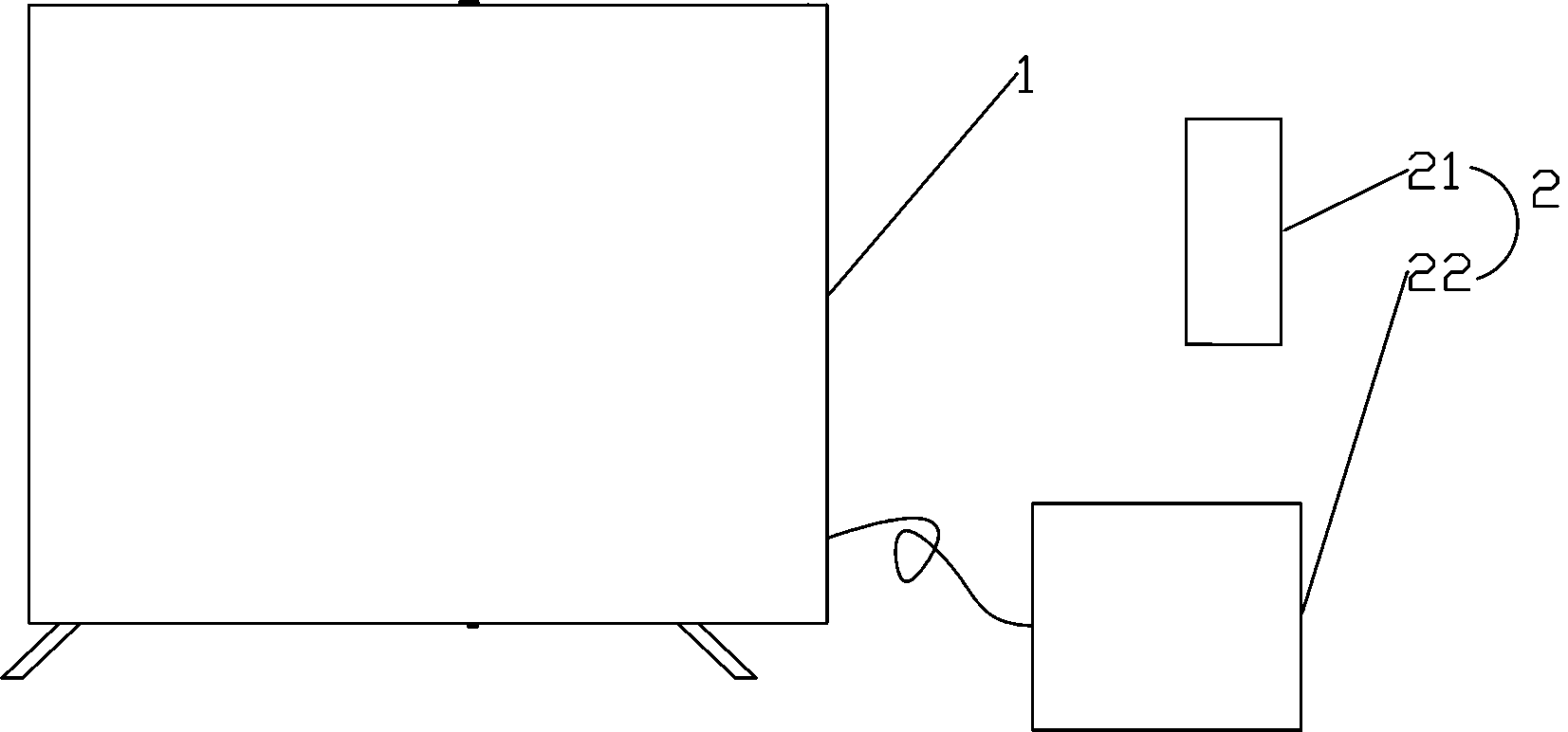

1.一种污泥沉降比视觉分析智能评价系统，其特征在于，包括：黑箱主体(1)和与所述黑箱主体(1)连接的外接电子控制装置(2);
所述黑箱主体(1)具有四壁的盒体，所述黑箱主体(1)其中一面内壁上装置有摄像装置(11)，在装置所述摄像装置(11)对面的内壁上安装有照明设备(12)，在所述摄像装置(11)和所述照明设备(12)之间设置有与所述黑箱主体(1)的上下壁连接的测量容器(13)，所述测量容器(13)为透明带刻度的测量容器(13)。
2.根据权利要求1所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述测量容器(13)为透明测量筒。
3.根据权利要求1所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述测量容器(13)的上端与所述黑箱主体(1)上壁连接，所述测量容器(13)的下端与所述黑箱主体(1)下壁连接。
4.根据权利要求3所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述测量容器(13)的上端设置有倒液口(131)，所述黑箱主体(1)上壁对应设置有倒液开口(14)，所述倒液开口(14)上端连接有遮光盖板(141)。
5.根据权利要求3所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述测量容器(13)的下端设置有出液口(132)，所述黑箱主体(1)下壁对应设置有出液开口(15)，所述出液开口(15)中设置有橡胶塞(151)。
6.根据权利要求3所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述LED灯(121)在每横排上均匀安装6个，在每竖排上均匀安装18个。
7.根据权利要求5所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述橡胶塞(151)底端设置有向下凸出的手拉块(1511)。
8.根据权利要求7所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述黑箱主体(1)下端设置有使得所述手拉块(1511)不与所述黑箱主体(1)放置的平面接触的支撑脚(16)。
9.根据权利要求1所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述外接电子控制装置(2)包括对比评价分析智能终端(21)和电源装置(22)。
10.根据权利要求9所述的一种污泥沉降比视觉分析智能评价系统，其特征在于，所述对比评价分析智能终端(21)具有用于存储图像的图像存储模块、用于对原始照片分析后得到待分析照片的视觉分析模块、用于根据预设标准照片进行图像分析后得到污泥沉降比分析数据的智能评价模块。
说明书
一种污泥沉降比视觉分析智能评价系统
技术领域
本发明涉及监控检测领域，具体为一种污泥沉降比视觉分析智能评价系统。
背景技术
污泥沉降比是指将混匀的曝气池活性污泥混合液迅速倒进1000ml量筒中至满刻度，静置沉淀30分钟后，则沉淀污泥与所取混合液之体积比为污泥沉降比，又称污泥沉降体积，以mL/L表示。该指标反应曝气池运行过程的污泥量，可控制、调节活性污泥的排放量，是测定污泥性能最为简便的方法。现有的污泥沉降比检测方法通常依靠检测人员人工识别，工序较为繁琐，误差极受人工影响。污泥沉降过程的记录主要依靠人工记录描述，效率较低。
发明内容
一种污泥沉降比视觉分析智能评价系统，包括：
黑箱主体和与所述黑箱主体连接的外接电子控制装置;
所述黑箱主体具有四壁的盒体，所述黑箱主体其中一面内壁上装置有摄像装置，在装置所述摄像装置对面的内壁上安装有照明设备，在所述摄像装置和所述照明设备之间设置有与所述黑箱主体的上下壁连接的测量容器，所述测量容器为透明带刻度的测量容器。
本技术方案的有益效果在于：
该污泥沉降比视觉分析智能评价系统设计黑箱测量形式，减少环境光源变化对测量的影响，提升该系统的测量准确性，黑箱主体中具有透明带刻度的测量容器、摄像装置以及用于提供光源的照明设备，使用摄像装置对装有混合液的测量容器进行定时的拍摄获得不同时刻的沉降状态，通过分析后得到污泥沉降过程的记录，降低人力参与，减小误差可能性，提升测量效率。
作为本技术方案的优选，所述测量容器为透明测量筒。优选形状为筒状的所述测量容器，方便获得。
作为本技术方案的优选，所述测量容器的上端与所述黑箱主体上壁连接，所述测量容器的下端与所述黑箱主体下壁连接。
作为本技术方案的优选，所述测量容器的上端设置有倒液口，所述黑箱主体上壁对应设置有倒液开口，所述倒液开口上端连接有遮光盖板。
作为本技术方案的优选，所述测量容器的下端设置有出液口，所述黑箱主体下壁对应设置有出液开口，所述出液开口中设置有橡胶塞。
作为本技术方案的优选，所述黑箱主体下端设置有使得所述手拉块不与所述黑箱主体放置的平面接触的支撑脚。
作为本技术方案的优选，所述外接电子控制装置包括对比评价分析智能终端和电源装置。
作为本技术方案的优选，所述对比评价分析智能终端具有用于存储图像的图像存储模块、用于对原始照片分析后得到待分析照片的视觉分析模块、用于根据预设标准照片进行图像分析后得到污泥沉降比分析数据的智能评价模块。
