申请日2017.12.08
公开(公告)日2018.10.12
IPC分类号C02F1/00
摘要
本实用新型公开了一种农药杀虫剂生产用废水回收处理设备，涉及废水处理技术领域。该农药杀虫剂生产用废水回收处理设备，包括箱体底板，所述箱体底板的上表面左端固定连接有第一箱体，所述第一箱体的左端下侧设置有出水管，所述第一箱体上表面左端通过合页固定连接有盖板，所述盖板上设置有圆管，所述第一箱体的上表面设置有入水口，所述箱体底板的上表面中部固定连接有第一抽水泵。该农药杀虫剂生产用废水回收处理设备，通过对第二软管、吸口、第一套环、第二套环、固定环、牵引线、浮球的设置，起到了在废水处理的时候能先把废水表面上漂浮的垃圾先进行处理，从而使用时间长不会将过滤系统堵塞，可提高设备的使用寿命。
权利要求书

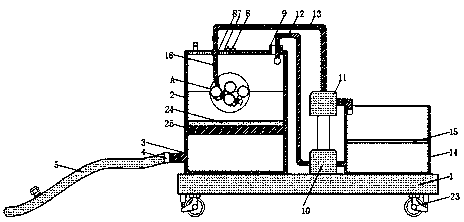

1.一种农药杀虫剂生产用废水回收处理设备，包括箱体底板(1)，其特征在于：所述箱体底板(1)的上表面左端固定连接有第一箱体(2)，所述第一箱体(2)的左端下侧设置有出水管(3)，所述第一箱体(2)上表面左端通过合页(6)固定连接有盖板(7)，所述盖板(7)上设置有圆管(8)，所述第一箱体(2)的上表面设置有入水口(9)，所述箱体底板(1)的上表面中部固定连接有第一抽水泵(10)，所述第一抽水泵(10)的后端箱体底板(1)上通过支座固定连接有第二抽水泵(11)，所述第一抽水泵(10)的左右两端固定连接有第一抽水管(12)，所述第二抽水泵(11)的左右两端固定连接有第二抽水管(13)，所述箱体底板(1)的上表面右端固定连接有第二箱体(14)，所述第二箱体(14)内壁中部上设置有第一过滤网(15);
所述第二抽水管(13)的左端通过连接管螺纹连接有第二软管16)，所述第二软管(16)的下端固定连接有吸口(17)，且吸口(17)的形状为扇形，所述吸口(17)的上方管第二软管(16)上分别固定连接有第一套环(18)和第二套环(19)，所述第一套环(18)和第二套环(19)的上下两端分别固定连接有固定环(20)，且固定环(20)的数量为四个，所述固定环(20)上分别通过牵引线(21)活动连接有浮球(22)，且牵引线(21)和浮球(22)的数量分别为四个，所述箱体底板(1)的下表面左右两端分固定连接有万向轮(23)，所述万向轮(23)的数量为四个，所述第一箱体(2)的内壁中部设置有第二过滤网(24)，所述第二过滤网(24)的下表面设置有消毒层(25)。
2.根据权利要求1所述的一种农药杀虫剂生产用废水回收处理设备，其特征在于：所述出水管(3)通过套管(4)螺纹连接有第一软管(5)，所述第一软管(5)的左端上侧设置有控制阀。
3.根据权利要求1所述的一种农药杀虫剂生产用废水回收处理设备，其特征在于：所述盖板(7)通过合页(6)可旋转角度为零到一百五十度，且盖板(7)的上表面左端固定连接有把手，所述合页(6)的数量为两个。
4.根据权利要求1所述的一种农药杀虫剂生产用废水回收处理设备，其特征在于：所述第一抽水管(12)的左端贯穿入水口(9)并延伸到第一箱体(2)的内部，且第一抽水管(12)的右端设置在第二箱体(14)左侧下端上。
5.根据权利要求1所述的一种农药杀虫剂生产用废水回收处理设备，其特征在于：所述第二抽水泵(11)的左端贯穿第二箱体(14)，并延伸到第二箱体(14)的内部。
6.根据权利要求1所述的一种农药杀虫剂生产用废水回收处理设备，其特征在于：所述第二软管(16)的端贯穿圆管(8)并延伸到第一箱体(2)的内部。
说明书
一种农药杀虫剂生产用废水回收处理设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种农药杀虫剂生产用废水回收处理设备。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法，可分为重力分离法、离心分离法和筛滤截留法等。以热交换原理为基础的处理法也属于物理处理法。生活污水处理一般不用浮选，絮凝和化学处理。这类方法的采用有时决定于城市废水中的工业废水。
目前市场上的农药杀虫剂生产用废水回收处理设备，在废水处理的时候不能先把废水表面上漂浮的垃圾先进行处理，从而使用时间长会将过滤系统堵塞，降低设备使用的寿命。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种农药杀虫剂生产用废水回收处理设备，解决了在废水处理的时候不能先把废水表面上漂浮的垃圾先进行处理，从而使用时间长会将过滤系统堵塞的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种农药杀虫剂生产用废水回收处理设备，包括箱体底板，所述箱体底板的上表面左端固定连接有第一箱体，所述第一箱体的左端下侧设置有出水管，所述第一箱体上表面左端通过合页固定连接有盖板，所述盖板上设置有圆管，所述第一箱体的上表面设置有入水口，所述箱体底板的上表面中部固定连接有第一抽水泵，所述第一抽水泵的后端箱体底板上通过支座固定连接有第二抽水泵，所述第一抽水泵的左右两端固定连接有第一抽水管，所述第二抽水泵的左右两端固定连接有第二抽水管，所述箱体底板的上表面右端固定连接有第二箱体，所述第二箱体内壁中部上设置有第一过滤网。
所述第二抽水管的左端通过连接管螺纹连接有第二软管，所述第二软管的下端固定连接有吸口，且吸口的形状为扇形，所述吸口的上方第二软管上分别固定连接有第一套环和第二套环，所述第一套环和第二套环的上下两端分别固定连接有固定环，且固定环的数量为四个，所述固定环上分别通过牵引线活动连接有浮球，且牵引线和浮球的数量分别为四个，所述箱体底板的下表面左右两端分固定连接有万向轮，所述万向轮的数量为四个，所述第一箱体的内壁中部设置有第二过滤网，所述第二过滤网的下表面设置有消毒层。
优选的，所述出水管通过套管螺纹连接有第一软管，所述第一软管的左端上侧设置有控制阀。
优选的，所述盖板通过合页可旋转角度为零到一百五十度，且盖板的上表面左端固定连接有把手，所述合页的数量为两个。
优选的，所述第一抽水管的左端贯穿入水口并延伸到第一箱体的内部，且第一抽水管的右端设置在第二箱体左侧下端上。
优选的，所述第二抽水泵的左端贯穿第二箱体，并延伸到第二箱体的内部。
优选的，所述第二软管的端贯穿圆管并延伸到第一箱体的内部。
(三)有益效果
本实用新型提供了一种农药杀虫剂生产用废水回收处理设备。具备以下有益效果：
(1)、该农药杀虫剂生产用废水回收处理设备，通过对第二软管、吸口、第一套环、第二套环、固定环、牵引线、浮球的设置，起到了在废水处理的时候能先把废水表面上漂浮的垃圾先进行处理，从而使用时间长不会将过滤系统堵塞，可提高设备的使用寿命。
(2)、该农药杀虫剂生产用废水回收处理设备，通过对合页、盖板、圆管的设置，起到了将盖板打开可对第一箱体的内部漂浮装置进行处理，维修的作用，便于使用，方便维修可减少成本的作用，还通过第二箱体的设置起到了，可收纳飘浮垃圾的作用。
