申请日2018.07.11
公开(公告)日2018.11.23
IPC分类号H01R13/44; H01R13/502; H01R13/627; H01R13/629; H01R13/703
摘要
本发明公开了一种污泥脱水压滤设备，包括主座体以及与所述主座体连接使用的接连部，所述主座体左侧端面固设有凸出部，所述凸出部顶部端面内设有第一滑移腔，所述第一滑移腔内滑动配合安装有滑移座，所述滑移座顶部端面内设有与所述接连部插接配合连接的凹嵌腔，所述凹嵌腔内底壁内设有第一联电腔，所述滑移座右侧端面固设有第一联电块，所述第一滑移腔右侧内壁内设有与所述第一联电块插接配合连接的第二联电腔，所述滑移座右侧端面与所述第一滑移腔右侧壁之间顶压配合安装有第一弹压片，所述第一滑移腔内底壁内左右延伸设有燕尾腔，所述燕尾腔内滑动配合安装有燕尾块，所述燕尾块与所述滑移座固定连接。
权利要求书
1.一种污泥脱水压滤设备，包括主座体以及与所述主座体连接使用的接连部，其特征在于：所述主座体左侧端面固设有凸出部，所述凸出部顶部端面内设有第一滑移腔，所述第一滑移腔内滑动配合安装有滑移座，所述滑移座顶部端面内设有与所述接连部插接配合连接的凹嵌腔，所述凹嵌腔内底壁内设有第一联电腔，所述滑移座右侧端面固设有第一联电块，所述第一滑移腔右侧内壁内设有与所述第一联电块插接配合连接的第二联电腔，所述滑移座右侧端面与所述第一滑移腔右侧壁之间顶压配合安装有第一弹压片，所述第一滑移腔内底壁内左右延伸设有燕尾腔，所述燕尾腔内滑动配合安装有燕尾块，所述燕尾块与所述滑移座固定连接，所述燕尾腔右侧的所述主座体内设有第一传输腔，所述第一传输腔与所述燕尾腔之间互通设有穿槽，所述第一传输腔内转动配合安装有第一齿轮，所述第一齿轮固设有卷线盘，所述卷线盘上固设有拉绳，所述拉绳穿过所述穿槽并伸入所述燕尾腔内并与所述燕尾块右侧端面固定连接，所述第一齿轮右侧相互啮合设有第二齿轮，所述第二齿轮后侧端动力配合连接有第一马达，所述第一马达固设于所述第一传输腔后侧内壁内，所述第二齿轮右侧相互啮合设有转动配合安装在所述第一传输腔前后内壁之间的第三齿轮，所述第三齿轮，所述第一传输腔右侧壁互通设有上下延伸设置的第二滑移腔，所述第二滑移腔内滑动配合安装有滑移板，所述滑移板左侧端面固设有与所述第三齿轮相互啮合的齿状条，所述第二滑移腔右侧壁互通设有上下延伸设置的第三滑移腔，所述第三滑移腔内滑动配合安装有第一斜状板，所述第一斜状板与所述滑移板固定连接，所述第一斜状板上侧的所述第三滑移腔右侧内壁互通设有第四滑移腔，所述第四滑移腔内滑动配合安装有与所述第一斜状板顶压配合的第二斜状板，所述第二斜状板右侧端面固设有第二联电块，所述第四滑移腔右侧内壁内设有与所述第二联电块插接配合连接的第三联电腔，所述第四滑移腔上下内壁内对称设有第五滑移腔，所述第五滑移腔内滑动配合安装有与所述第二斜状板一体式连接的滑移块，所述滑移块右侧端面与所述第五滑移腔右侧壁之间顶压配合安装有第二弹压片，所述滑移板顶部端面内固设有第二马达，所述第二马达顶端动力配合安装有花键轴，所述第二滑移腔正上方的所述主座体内设有第二传输腔，所述第二传输腔与所述第二滑移腔之间转动配合安装有第一转销轴，所述第一转销轴底部端面内设有与所述花键轴花键配合连接的花键腔，所述第一转销轴顶部末端固设有第一锥状轮，所述第一锥状轮相互啮合设有锁紧装置。
2.根据权利要求1所述的一种污泥脱水压滤设备，其特征在于：所述锁紧装置包括设置在所述第二传输腔左侧的所述主座体内的第三传输腔，所述第三传输腔与所述第二传输腔之间转动配合安装有第二转销轴，所述第二转销轴右侧末端固设有与所述第一锥状轮相互啮合的第二锥状轮，所述第二转销轴左侧末端固设有第三锥状轮，所述第三锥状轮下侧相互啮合设有第四锥状轮，所述第三传输腔下侧设有第六滑移腔，所述第六滑移腔与所述第三传输腔之间转动配合安装有螺状杆，所述螺状杆顶部末端伸入所述第三传输腔内且与所述第四锥状轮底部端面固定连接，所述螺状杆底部延伸段伸入所述第六滑移腔内且螺纹配合安装有锁紧板，所述锁紧板滑动配合安装在所述第六滑移腔内，所述第六滑移腔底壁互通设有用以所述锁紧板伸入且贯穿所述主座体左侧端面的锁紧腔，所述锁紧腔位于所述凸出部上侧处。
3.根据权利要求1所述的一种污泥脱水压滤设备，其特征在于：所述接连部右侧端面固设有与所述锁紧腔插接配合连接的锁紧块，所述锁紧块顶部端面内设有与所述锁紧板插接配合连接的锁紧口，所述接连部底部端面固设有与所述第一联电腔插接配合连接的第三联电块。
4.根据权利要求1所述的一种污泥脱水压滤设备，其特征在于：所述第一滑移腔左侧壁固设有缓压垫。
5.根据权利要求1所述的一种污泥脱水压滤设备，其特征在于：所述凹嵌腔内底壁内左右对称固设有磁块，所述接连部底部端面固设有与所述磁块相对设置的铁片。
6.根据权利要求1所述的一种污泥脱水压滤设备，其特征在于：所述第三联电腔与市电连接，所述第二联电块与所述第二联电腔电性连接，所述第二联电腔与所述第一联电腔电性连接，所述第三联电块与污泥脱水压滤机电性连接。
说明书
一种污泥脱水压滤设备
技术领域
本发明涉及污泥脱水压滤设备领域，具体为一种污泥脱水压滤设备。
背景技术
污泥脱水压滤机在使用时需要进行通电连接，污泥脱水压滤机在通电时，需要将污泥脱水压滤机上的插头与插座连接，插头与插座之间通常依靠摩擦接触，当意外触碰到插头时，插头容易脱落，容易造成意外断电事故，影响使用，而且，目前通常都是靠人工手动对插头进行通电连接，手动插接过程中容易发生意外触电事故，容易产生安全隐患，因此，需要改进。
发明内容
本发明的目的在于提供一种污泥脱水压滤设备，用于克服现有技术中的上述缺陷。

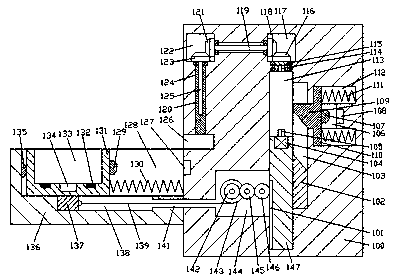

根据本发明的一种污泥脱水压滤设备，包括主座体以及与所述主座体连接使用的接连部，所述主座体左侧端面固设有凸出部，所述凸出部顶部端面内设有第一滑移腔，所述第一滑移腔内滑动配合安装有滑移座，所述滑移座顶部端面内设有与所述接连部插接配合连接的凹嵌腔，所述凹嵌腔内底壁内设有第一联电腔，所述滑移座右侧端面固设有第一联电块，所述第一滑移腔右侧内壁内设有与所述第一联电块插接配合连接的第二联电腔，所述滑移座右侧端面与所述第一滑移腔右侧壁之间顶压配合安装有第一弹压片，所述第一滑移腔内底壁内左右延伸设有燕尾腔，所述燕尾腔内滑动配合安装有燕尾块，所述燕尾块与所述滑移座固定连接，所述燕尾腔右侧的所述主座体内设有第一传输腔，所述第一传输腔与所述燕尾腔之间互通设有穿槽，所述第一传输腔内转动配合安装有第一齿轮，所述第一齿轮固设有卷线盘，所述卷线盘上固设有拉绳，所述拉绳穿过所述穿槽并伸入所述燕尾腔内并与所述燕尾块右侧端面固定连接，所述第一齿轮右侧相互啮合设有第二齿轮，所述第二齿轮后侧端动力配合连接有第一马达，所述第一马达固设于所述第一传输腔后侧内壁内，所述第二齿轮右侧相互啮合设有转动配合安装在所述第一传输腔前后内壁之间的第三齿轮，所述第三齿轮，所述第一传输腔右侧壁互通设有上下延伸设置的第二滑移腔，所述第二滑移腔内滑动配合安装有滑移板，所述滑移板左侧端面固设有与所述第三齿轮相互啮合的齿状条，所述第二滑移腔右侧壁互通设有上下延伸设置的第三滑移腔，所述第三滑移腔内滑动配合安装有第一斜状板，所述第一斜状板与所述滑移板固定连接，所述第一斜状板上侧的所述第三滑移腔右侧内壁互通设有第四滑移腔，所述第四滑移腔内滑动配合安装有与所述第一斜状板顶压配合的第二斜状板，所述第二斜状板右侧端面固设有第二联电块，所述第四滑移腔右侧内壁内设有与所述第二联电块插接配合连接的第三联电腔，所述第四滑移腔上下内壁内对称设有第五滑移腔，所述第五滑移腔内滑动配合安装有与所述第二斜状板一体式连接的滑移块，所述滑移块右侧端面与所述第五滑移腔右侧壁之间顶压配合安装有第二弹压片，所述滑移板顶部端面内固设有第二马达，所述第二马达顶端动力配合安装有花键轴，所述第二滑移腔正上方的所述主座体内设有第二传输腔，所述第二传输腔与所述第二滑移腔之间转动配合安装有第一转销轴，所述第一转销轴底部端面内设有与所述花键轴花键配合连接的花键腔，所述第一转销轴顶部末端固设有第一锥状轮，所述第一锥状轮相互啮合设有锁紧装置。
进一步的技术方案，所述锁紧装置包括设置在所述第二传输腔左侧的所述主座体内的第三传输腔，所述第三传输腔与所述第二传输腔之间转动配合安装有第二转销轴，所述第二转销轴右侧末端固设有与所述第一锥状轮相互啮合的第二锥状轮，所述第二转销轴左侧末端固设有第三锥状轮，所述第三锥状轮下侧相互啮合设有第四锥状轮，所述第三传输腔下侧设有第六滑移腔，所述第六滑移腔与所述第三传输腔之间转动配合安装有螺状杆，所述螺状杆顶部末端伸入所述第三传输腔内且与所述第四锥状轮底部端面固定连接，所述螺状杆底部延伸段伸入所述第六滑移腔内且螺纹配合安装有锁紧板，所述锁紧板滑动配合安装在所述第六滑移腔内，所述第六滑移腔底壁互通设有用以所述锁紧板伸入且贯穿所述主座体左侧端面的锁紧腔，所述锁紧腔位于所述凸出部上侧处。
进一步的技术方案，所述接连部右侧端面固设有与所述锁紧腔插接配合连接的锁紧块，所述锁紧块顶部端面内设有与所述锁紧板插接配合连接的锁紧口，所述接连部底部端面固设有与所述第一联电腔插接配合连接的第三联电块。
进一步的技术方案，所述第一滑移腔左侧壁固设有缓压垫。
进一步的技术方案，所述凹嵌腔内底壁内左右对称固设有磁块，所述接连部底部端面固设有与所述磁块相对设置的铁片。
进一步的技术方案，所述第三联电腔与市电连接，所述第二联电块与所述第二联电腔电性连接，所述第二联电腔与所述第一联电腔电性连接，所述第三联电块与污泥脱水压滤机电性连接。
本发明的有益效果是：初始状态时，由于第一弹压片的顶压力作用，滑移座处于第一滑移腔左侧壁与缓压垫抵接，滑移板处于第二滑移腔底壁，第一斜状板也处于第三滑移腔底壁，此时，由于第二弹压片的顶压力作用，第二斜状板左侧伸入第三滑移腔内，且第二联电块与第三联电腔完全脱离，此时，第二联电腔处于断电状态，从而增加了本装置的安全使用性，防止意外触电事故的发生。
当需要对污泥脱水压滤机通电使用时，将接连部与凹嵌腔对准并插入凹嵌腔内，第三联电块完全插入第一联电腔内，磁块与铁片吸附，然后，启动第一马达拉动滑移座向右滑动，第一联电块完全插入第二联电腔内，同时，滑移板以及第一斜状板向上滑动，第一斜状板，推动第二斜状板向右滑动使第二联电块完全插入第三联电腔内，此时，污泥脱水压滤机通电，同时，花键轴完全插入花键腔内，并启动第二马达带动锁紧板下滑，锁紧板插入锁紧口内将接连部，从而无需人工手动对接连部进行插接，增加了使用安全性且便捷性，防止意外触电事故发生，以及有效避免了当意外触碰到接连部时，接连部从主座体上脱落，有效增加了使用稳定性，值得推广使用。
