申请日2018.07.11
公开(公告)日2019.01.22
IPC分类号G01N1/14
摘要
本实用新型公开了一种便捷式废水检测用采样装置，包括采样箱和储存箱，所述采样箱和储存箱的底部外壁通过螺栓固定有同一个背夹，且采样箱的底部外壁靠近背夹的一侧边缘处均通过螺栓固定有滚轮，所述采样箱的底部内壁焊接有分流盒，且采样箱的底部内壁通过螺栓固定有电动推杆，电动推杆的输出端套接有活塞，所述电动推杆的底部外壁通过活塞滑动连接有平衡管，且平衡管的底部外壁套接有Y型管。本实用新型电动推杆和平衡管配合上Y型管和采样管，利用注射器压强平衡，自动采样固定含量，无需人工进行采样，电机和卷管器配合上防堵头，配合上分流盒，可一次采样多个样本，无需来回转移，在进行采样时折叠伸缩杆，方便采样和储存。
权利要求书

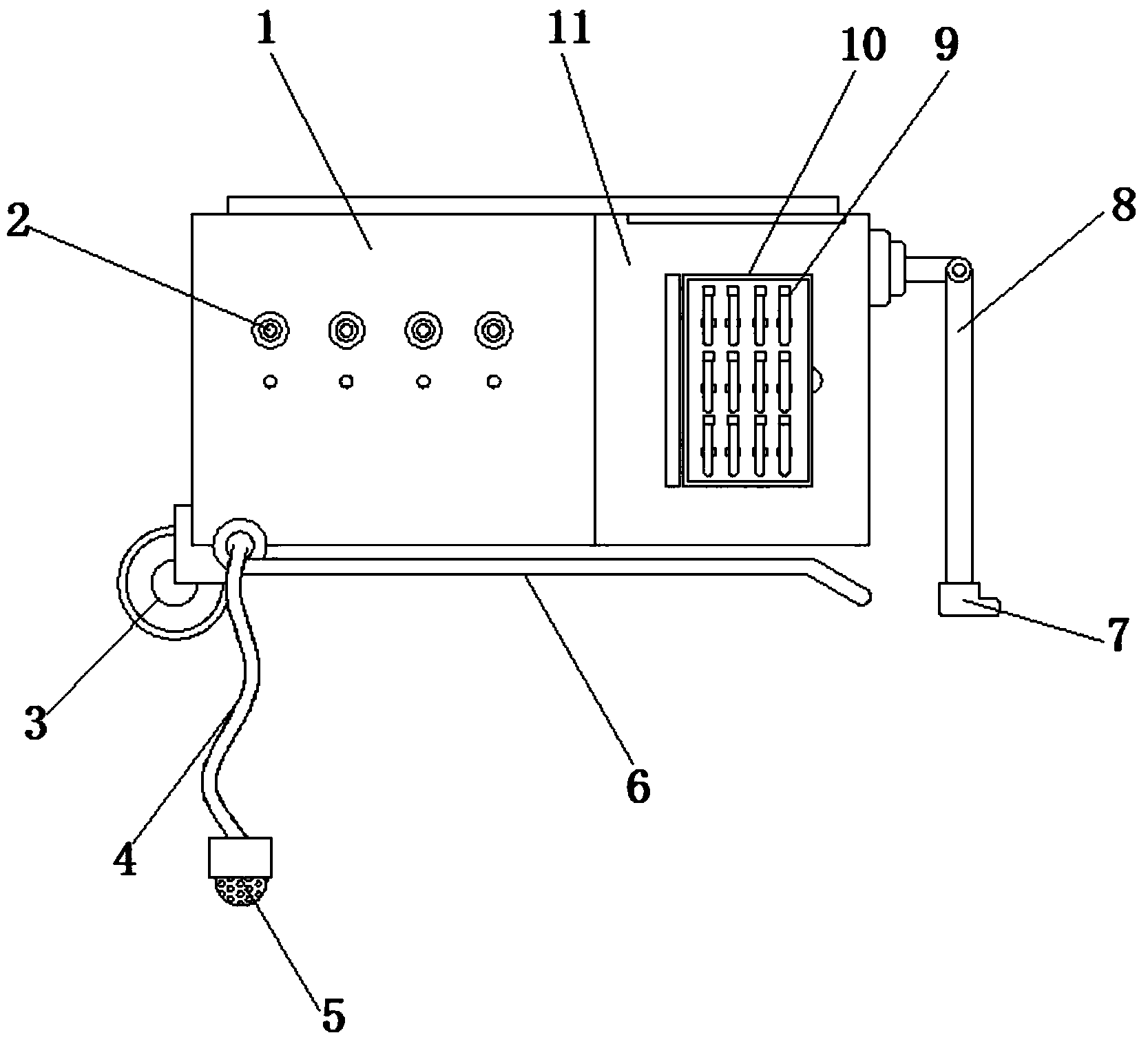

1.一种便捷式废水检测用采样装置，包括采样箱(1)和储存箱(11)，其特征在于，所述采样箱(1)和储存箱(11)的底部外壁通过螺栓固定有同一个背夹(6)，且采样箱(1)的底部外壁靠近背夹(6)的一侧边缘处均通过螺栓固定有滚轮(3)，所述采样箱(1)的底部内壁焊接有分流盒(17)，且采样箱(1)的底部内壁通过螺栓固定有电动推杆(12)，电动推杆(12)的输出端套接有活塞，所述电动推杆(12)的底部外壁通过活塞滑动连接有平衡管(13)，且平衡管(13)的底部外壁套接有Y型管(14)，所述Y型管(14)的一端和分流盒(17)相贯通，且Y型管(14)的另一端连接有采样管插接孔(2)，所述采样管插接孔(2)设置在采样箱(1)的一侧外壁上，且采样管插接孔(2)内壁卡接有顶阀，所述采样箱(1)的一侧内壁通过螺栓固定有电机(15)，且电机(15)的输出轴通过轴承套接有绕管盘(16)，所述绕管盘(16)的外壁绕接有进液管(4)，且进液管(4)的一端外壁套接有防堵头(5)。
2.根据权利要求1所述的一种便捷式废水检测用采样装置，其特征在于，所述储存箱(11)的外壁边缘处通过铰链固定有箱门，且箱门的顶部外壁焊接有采样管盒(10)，采样管盒(10)的底部内壁开有凹槽，凹槽内壁卡接有采样管(9)。
3.根据权利要求1所述的一种便捷式废水检测用采样装置，其特征在于，所述储存箱(11)的底部内壁卡接有防震板(18)，且防震板(18)的顶部外壁开有固定孔(19)，固定孔(19)的规格和采样管(9)的规格相适配。
4.根据权利要求1所述的一种便捷式废水检测用采样装置，其特征在于，所述储存箱(11)的顶部外壁远离背夹(6)的一侧开有插孔，且插孔内壁滑动连接有折叠伸缩杆(8)，折叠伸缩杆(8)的一端外壁套接有拉手(7)。
5.根据权利要求4所述的一种便捷式废水检测用采样装置，其特征在于，所述折叠伸缩杆(8)和拉手(7)的折叠状态下和滚轮(3)位于同一个水平面上，且拉手(7)的四侧外壁均包裹有防滑橡胶。
6.根据权利要求1所述的一种便捷式废水检测用采样装置，其特征在于，所述电动推杆(12)和电机(15)均连接有开关，且开关通过导线连接有微处理器。
说明书
一种便捷式废水检测用采样装置
技术领域
本实用新型涉及废水检测技术领域，尤其涉及一种便捷式废水检测用采样装置。
背景技术
环境监测部门进行废水监测时，现场采集水样是质量控制的第一个环节，要求采样尽可能少地受到干扰，以保证检测结果的准确性，经检索，中国专利公开号为CN207215503U的专利，公开了一种便携式废水检测用采样装置，采样桶、采样瓶和提吊杆;采样桶内底部设置有不锈钢基座，不锈钢基座上设置有固定采样瓶的圆形凹槽，圆形凹槽与采样瓶的固定连接处设置有橡胶密封圈，采样桶外底部设置有磁铁，铁块下表面吸附有锥形配重铁块。
上述专利中的采样装置存在以下不足：采样人需要人工进行，不能精确进行取样固定的含量，而且采样后需要来回转移，会使废水中的物质含量产生变化，对检测结果有影响，同时在采样时，使用的多为采样斗，采样慢，采样环境受限，携带不方便。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便捷式废水检测用采样装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便捷式废水检测用采样装置，包括采样箱和储存箱，所述采样箱和储存箱的底部外壁通过螺栓固定有同一个背夹，且采样箱的底部外壁靠近背夹的一侧边缘处均通过螺栓固定有滚轮，所述采样箱的底部内壁焊接有分流盒，且采样箱的底部内壁通过螺栓固定有电动推杆，电动推杆的输出端套接有活塞，所述电动推杆的底部外壁通过活塞滑动连接有平衡管，且平衡管的底部外壁套接有Y型管，所述Y型管的一端和分流盒相贯通，且Y型管的另一端连接有采样管插接孔，所述采样管插接孔设置在采样箱的一侧外壁上，且采样管插接孔内壁卡接有顶阀，所述采样箱的一侧内壁通过螺栓固定有电机，且电机的输出轴通过轴承套接有绕管盘，所述绕管盘的外壁绕接有进液管，且进液管的一端外壁套接有防堵头。
优选的，所述储存箱的外壁边缘处通过铰链固定有箱门，且箱门的顶部外壁焊接有采样管盒，采样管盒的底部内壁开有凹槽，凹槽内壁卡接有采样管。
优选的，所述储存箱的底部内壁卡接有防震板，且防震板的顶部外壁开有固定孔，固定孔的规格和采样管的规格相适配。
优选的，所述储存箱的顶部外壁远离背夹的一侧开有插孔，且插孔内壁滑动连接有折叠伸缩杆，折叠伸缩杆的一端外壁套接有拉手。
优选的，所述折叠伸缩杆和拉手的折叠状态下和滚轮位于同一个水平面上，且拉手的四侧外壁均包裹有防滑橡胶。
优选的，所述电动推杆和电机均连接有开关，且开关通过导线连接有微处理器。
本实用新型的有益效果为：
1.通过设置有电动推杆和平衡管,配合上Y型管和采样管，利用注射器的压强平衡，通过电动推杆伸缩固定距离，配合上平衡管的固定含量，自动采样固定含量，无需人工进行采样;
2.通过设置有电机和卷管器，配合上防堵头，可便捷的进行采样，在不使用时，回收进液管，节省空间，配合上分流盒，可以一次采样多个样本，无需来回转移，使检测结果发生偏差;
3.通过设置有滚轮和折叠伸缩杆，在移动时，通过拉手拉动，配合滚轮移动，在进行采样时，折叠伸缩杆，将整个装置放置齐平，方便进行采样和储存。
