申请日2017.12.07
公开(公告)日2018.03.30
IPC分类号C02F9/12
摘要
本发明公开了一种工业废水多级处理装置，包括废水处理箱、隔板、叶轮和电机，相对两侧的废水处理箱侧壁上设置有进水管和出水管，所述废水处理箱与进水管和出水管不同侧的内壁上顺次设置有相对称的突出部，突出部中部开有通槽，隔板的两端连接有与通槽相适配的卡块，隔板可拆卸地安装所述通槽内，将废水处理箱分隔成多个水槽，所述隔板上设置有溢流口，相邻两个隔板分别外接直流电源的正极和负极，所述水槽内设置有叶轮，叶轮与电机连接，所述每个水槽的上部设置有油污刮除装置，废水处理箱的出水管与铁碳电解箱连接，铁碳电解箱通过管道与灭菌罐连接，本发明提高了结构简单，处理效果明显。
权利要求书

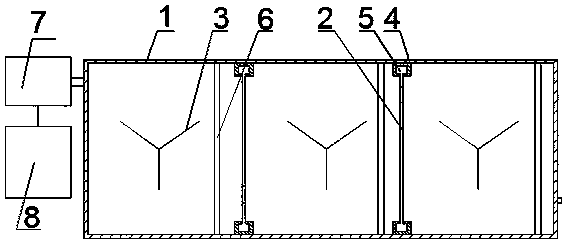

1.一种工业废水多级处理装置，其特征在于，包括废水处理箱(1)、隔板(2)、叶轮(3)、电机、铁碳电解箱(7)和灭菌罐(8)，所述相对两侧的废水处理箱(1)侧壁上分别设置有进水管和出水管，且有废水处理箱(1)内部空间相连通，所述废水处理箱(1)与进水管和出水管不同侧的内壁上顺次设置有相对称的突出部(4)，其至少设有偶数对相对称的突出部(4)，所述突出部(4)的底面与废水处理箱(1)上表面相接触，突出部(4)的中部开有通槽，形成三个独立的突出侧壁，与废水处理箱(1)相平行的突出侧壁上设有供隔板(2)穿过的开口，隔板(2)的两端固定连接有与通槽相适配的卡块(5)，隔板(2)可拆卸地安装所述通槽内，将废水处理箱(1)内的空间至少分隔成三个水槽，所述隔板(2)上设置有溢流口，溢流口设置有过滤装置，相邻两个隔板(2)的溢流口设置位置相错开，且分别外接直流电源的正极和负极，所述水槽内设置有叶轮(3)，叶轮(3)通过联轴器电机的轴连接，所述每个水槽的上部设置有油污刮除装置(6);所述废水处理箱(1)的出水管与铁碳电解箱(7)连接，铁碳电解箱通过管道与灭菌罐(8)连接，所述铁碳电解箱(7)内装有由铁屑和碳粒组成的填料，且底部设置有曝气装置。
2.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的油污刮除装置(6)为长方形件，所述的长方形件两端固定在废水处理箱(1)上。
3.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的隔板(2)与废水处理箱(1)和突出部(4)相接触的部分设有绝缘层。
4.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的隔板(2)两端的卡块(5)界面呈方形。
5.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的相邻的叶轮(3)旋转的方向不相同。
6.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的突出部(4)与隔板(2)的接触面上设置有弹性板，隔板(2)与废水处理箱(1)底部相接触的位置设置防漏装置。
7.根据权利要求1所述的一种工业废水多级处理装置，其特征在于，所述的灭菌罐(8)为臭氧灭菌罐。
说明书
一种工业废水多级处理装置
技术领域
本发明涉及环保技术领域，尤其涉及一种工业废水 多级处理装置。
背景技术
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏：对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
发明内容
为了解决上述问题，本发明提出一种结构简单、处理效果明显的工业废水多级处理装置。
具体的、一种工业废水多级处理装置，包括废水处理箱、隔板、叶轮、电机、铁碳电解箱和灭菌罐，所述相对两侧的废水处理箱侧壁上分别设置有进水管和出水管，且有废水处理箱内部空间相连通，所述废水处理箱与进水管和出水管不同侧的内壁上顺次设置有相对称的突出部，其至少设有偶数对相对称的突出部，所述突出部的底面与废水处理箱上表面相接触，突出部的中部开有通槽，形成三个独立的突出侧壁，与废水处理箱相平行的突出侧壁上设有供隔板穿过的开口，隔板的两端固定连接有与通槽相适配的卡块，隔板可拆卸地安装所述通槽内，将废水处理箱内的空间至少分隔成三个水槽，所述隔板上设置有溢流口，溢流口设置有过滤装置，相邻两个隔板的溢流口设置位置相错开，且分别外接直流电源的正极和负极，所述水槽内设置有叶轮，叶轮通过联轴器电机的轴连接，所述每个水槽的上部设置有油污刮除装置;所述废水处理箱的出水管与铁碳电解箱连接，铁碳电解箱通过管道与灭菌罐连接，所述铁碳电解箱内装有由铁屑和碳粒组成的填料，且底部设置有曝气装置。
所述的油污刮除装置为长方形件，所述的长方形件两端固定在废水处理箱上。
所述的隔板与废水处理箱和突出部相接触的部分设有绝缘层。
所述的隔板两端的卡块界面呈方形。
所述的相邻的叶轮旋转的方向不相同。
所述的突出部与隔板的接触面上设置有弹性板，隔板与废水处理箱底部相接触的位置设置防漏装置。
所述的灭菌罐为臭氧灭菌罐。
本发明的有益效果在于：废水进入处理箱内，不仅可以通过油污刮除装置将漂浮在废水表面的油污去掉，而且通过叶轮的旋转使水槽中的废水朝一个方向旋转，分离出废水的悬浮物，隔板之间的静电场进一步的将悬浮物吸附在隔板上，更好的进化了废水，与现有技术相比，结构更加简单，铁碳电解箱进一步强化了废水净化效果。
