申请日2018.07.11
公开(公告)日2019.03.29
IPC分类号B01F7/02; C02F1/00
摘要
本实用新型公开了一种往复运动式的环保型污水处理用设备，包括底座，所述底座底部四角外壁均螺栓固定有万向轮，所述底座顶部外壁焊接有支撑柱，且支撑柱顶部外壁通过螺栓固定有支板，所述支板顶部外壁通过螺栓固定有电机，所述底座靠近支撑柱一侧顶部外壁通过螺栓固定有处理箱，所述处理箱顶部外壁开有连接孔，且连接孔内壁通过螺栓固定有进污斗，所述处理箱顶部外壁通过螺栓固定有控制箱和警报器，所述处理箱靠近电机一侧外壁开有通孔。本实用新型能够将装置随意移动到指定位置，提高了装置的自由度，实现了往复运动功能，提高了污水的净化效率，能够提高净化剂和污水的反应速率，从而提高污水处理的速度。
权利要求书

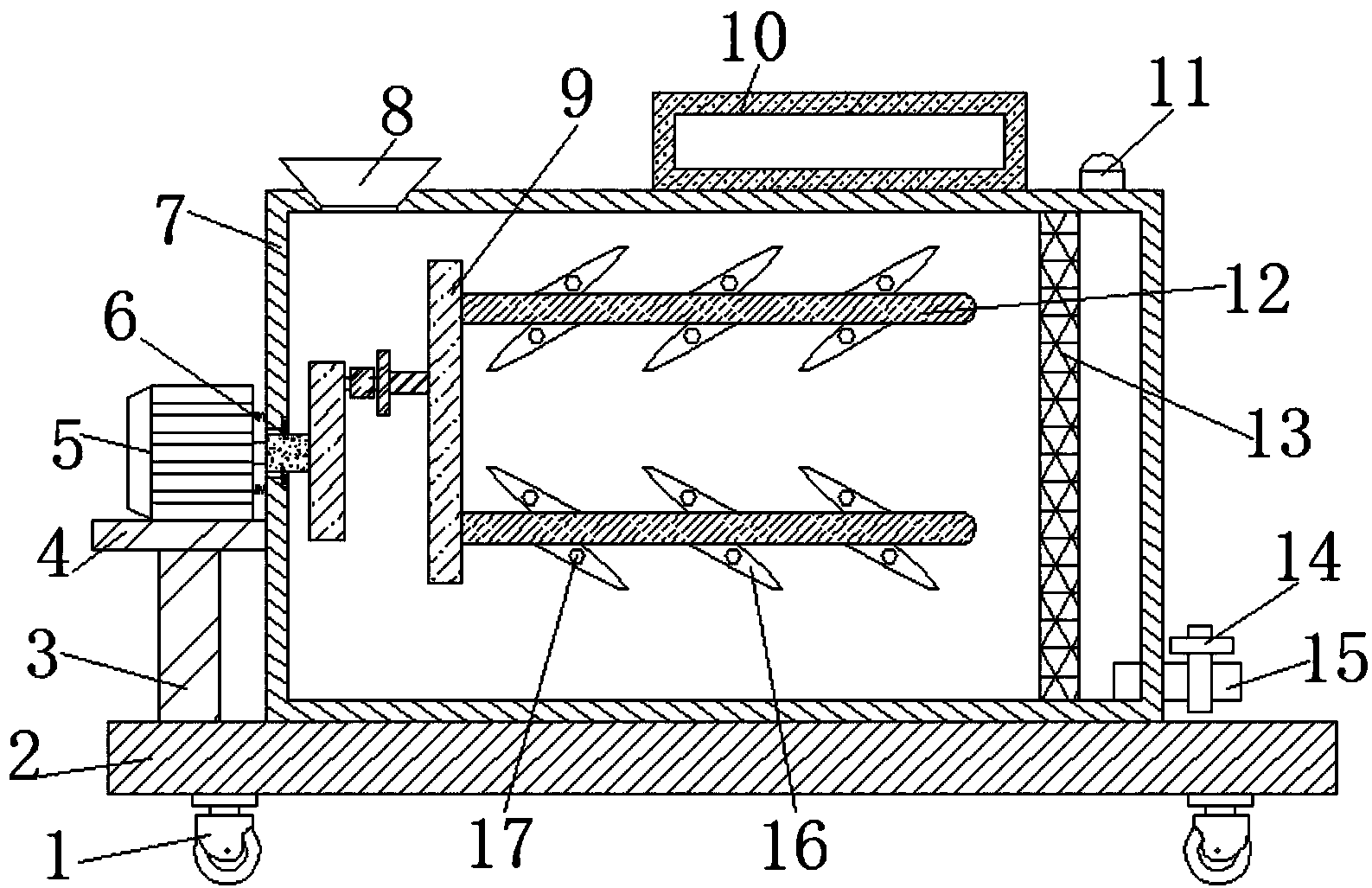

1.一种往复运动式的环保型污水处理用设备，包括底座(2)，其特征在于，所述底座(2)底部四角外壁均螺栓固定有万向轮(1)，所述底座(2)顶部外壁焊接有支撑柱(3)，且支撑柱(3)顶部外壁通过螺栓固定有支板(4)，所述支板(4)顶部外壁通过螺栓固定有电机(5)，所述底座(2)靠近支撑柱(3)一侧顶部外壁通过螺栓固定有处理箱(7)，所述处理箱(7)顶部外壁开有连接孔，且连接孔内壁通过螺栓固定有进污斗(8)，所述处理箱(7)顶部外壁通过螺栓固定有控制箱(10)和警报器(11)，所述处理箱(7)靠近电机(5)一侧外壁开有通孔，所述电机(5)输出轴通过轴承连接有转轴(18)，且转轴通过轴承连接有转盘(19)，所述转盘(19)远离转轴(18)的一侧外壁通过螺钉固定有铁棒，且铁棒一侧外壁焊接有限位块(20)，所述铁棒一端焊接有挡板(21)，且挡板(21)远离限位块(20)的一侧外壁通过螺钉固定有连接块(22)，所述连接块(22)远离转盘(19)的一侧外壁通过螺栓固定有连接杆(9)，且连接杆(9)一侧外壁通过螺栓固定有两个搅拌辊(12)。
2.根据权利要求1所述的一种往复运动式的环保型污水处理用设备，其特征在于，两个所述搅拌辊(12)顶部和底部外壁均通过螺栓固定等距离分布有搅拌杆(16)，且搅拌杆(16)一侧外壁均开有搅流孔(17)。
3.根据权利要求1所述的一种往复运动式的环保型污水处理用设备，其特征在于，所述处理箱(7)远离搅拌辊(12)的一侧顶部和底部内壁均通过螺栓固定有同一个过滤网(13)，且处理箱(7)靠近过滤网(13)的一侧外壁开有插孔。
4.根据权利要求3所述的一种往复运动式的环保型污水处理用设备，其特征在于，所述插孔内壁插接有出水管(15)，且出水管(15)远离处理箱(7)一侧外表面外壁通过卡箍卡接有电控阀门(14)。
5.根据权利要求1所述的一种往复运动式的环保型污水处理用设备，其特征在于，所述控制箱(10)顶部外壁开有安装孔，且安装孔内壁通过螺栓固定有防尘网(23)。
6.根据权利要求1所述的一种往复运动式的环保型污水处理用设备，其特征在于，所述控制箱(10)底部内壁通过螺栓固定有控制器(24)和蓄电池(25)，且控制箱(10)正面外壁开有三个透气孔。
7.根据权利要求1所述的一种往复运动式的环保型污水处理用设备，其特征在于，所述电机(5)、警报器(11)、电控阀门(14)和蓄电池(25)均通过导线连接有开关，且开关均通过信号线与控制器(24)的输出端相连接。
说明书
一种往复运动式的环保型污水处理用设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种往复运动式的环保型污水处理用设备。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注。
然而，现有的污水处理设备依旧存在许多问题：装置大多不能移动，且大多没有往复运动的功能，同时装置过滤效果相对较差，对装置出现问题也没有相应的报警措施，因此，亟需一种往复运动式的环保型污水处理用设备。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种往复运动式的环保型污水处理用设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种往复运动式的环保型污水处理用设备，包括底座，所述底座底部四角外壁均螺栓固定有万向轮，所述底座顶部外壁焊接有支撑柱，且支撑柱顶部外壁通过螺栓固定有支板，所述支板顶部外壁通过螺栓固定有电机，所述底座靠近支撑柱一侧顶部外壁通过螺栓固定有处理箱，所述处理箱顶部外壁开有连接孔，且连接孔内壁通过螺栓固定有进污斗，所述处理箱顶部外壁通过螺栓固定有控制箱和警报器，所述处理箱靠近电机一侧外壁开有通孔，所述电机输出轴通过轴承连接有转轴，且转轴通过轴承连接有转盘，所述转盘远离转轴的一侧外壁通过螺钉固定有铁棒，且铁棒一侧外壁焊接有限位块，所述铁棒一端焊接有挡板，且挡板远离限位块的一侧外壁通过螺钉固定有连接块，所述连接块远离转盘的一侧外壁通过螺栓固定有连接杆，且连接杆一侧外壁通过螺栓固定有两个搅拌辊。
优选的，两个所述搅拌辊顶部和底部外壁均通过螺栓固定等距离分布有搅拌杆，且搅拌杆一侧外壁均开有搅流孔。
优选的，所述处理箱远离搅拌辊的一侧顶部和底部内壁均通过螺栓固定有同一个过滤网，且处理箱靠近过滤网的一侧外壁开有插孔。
优选的，所述插孔内壁插接有出水管，且出水管远离处理箱一侧外表面外壁通过卡箍卡接有电控阀门。
优选的，所述控制箱顶部外壁开有安装孔，且安装孔内壁通过螺栓固定有防尘网。
优选的，所述控制箱底部内壁通过螺栓固定有控制器和蓄电池，且控制箱正面外壁开有三个透气孔。
优选的，所述电机、警报器、电控阀门和蓄电池均通过导线连接有开关，且开关均通过信号线与控制器的输出端相连接。
本实用新型的有益效果为：
1.通过设置有万向轮，能够将装置随意移动到指定位置，提高了装置的自由度，同时通过设置有电机、转轴、转盘和连接杆，使得电机能够带动转盘旋转，进而带动搅拌辊上下旋转移动，实现了往复运动功能，提高了污水的净化效率。
2.通过设置有过滤网，能够对处理过的污水进一步过滤净化，提高了装置的污水处理效率和质量，同时通过设置有搅流孔，能够提高净化剂和污水的反应速率，从而提高污水处理的速度。
3.通过设置有防尘网，能够对控制箱内的蓄电池和控制器进行防尘工作，有利于控制器和蓄电池的持续稳定工作。
4.通过设置有弹簧，能够对电机进行减震，提高装置的稳定性。
