申请日2018.07.11
公开(公告)日2019.03.19
IPC分类号C02F1/66; C02F1/00; C02F1/52; C02F101/30
摘要
本实用新型提供一种含铬废水处理装置，包括中空柱、排水管、电机、转动杆一、链轮一、转动杆二、链轮二、过滤网、滑轮以及搅拌杆，中空柱固定在排水管右端，排水管设置在箱体右端面下部，电机通过螺钉固定在箱体上端面上，转动杆一通过轴承安装在箱体内左部，链轮一安装在转动杆一环形侧面上端，转动杆二下端通过轴承安装在箱体内右部，转动杆二上端通过联轴器与电机下端输出轴相连接，链轮二安装在转动杆二环形侧面上，链轮二通过链条与链轮一与相连接，过滤网安装在中空柱内，滑轮固定在支柱下端，搅拌杆焊接在转动杆一环形侧面上，该设计便于操作，快速搅拌且反应均匀，便于移动，稳定性好。
权利要求书

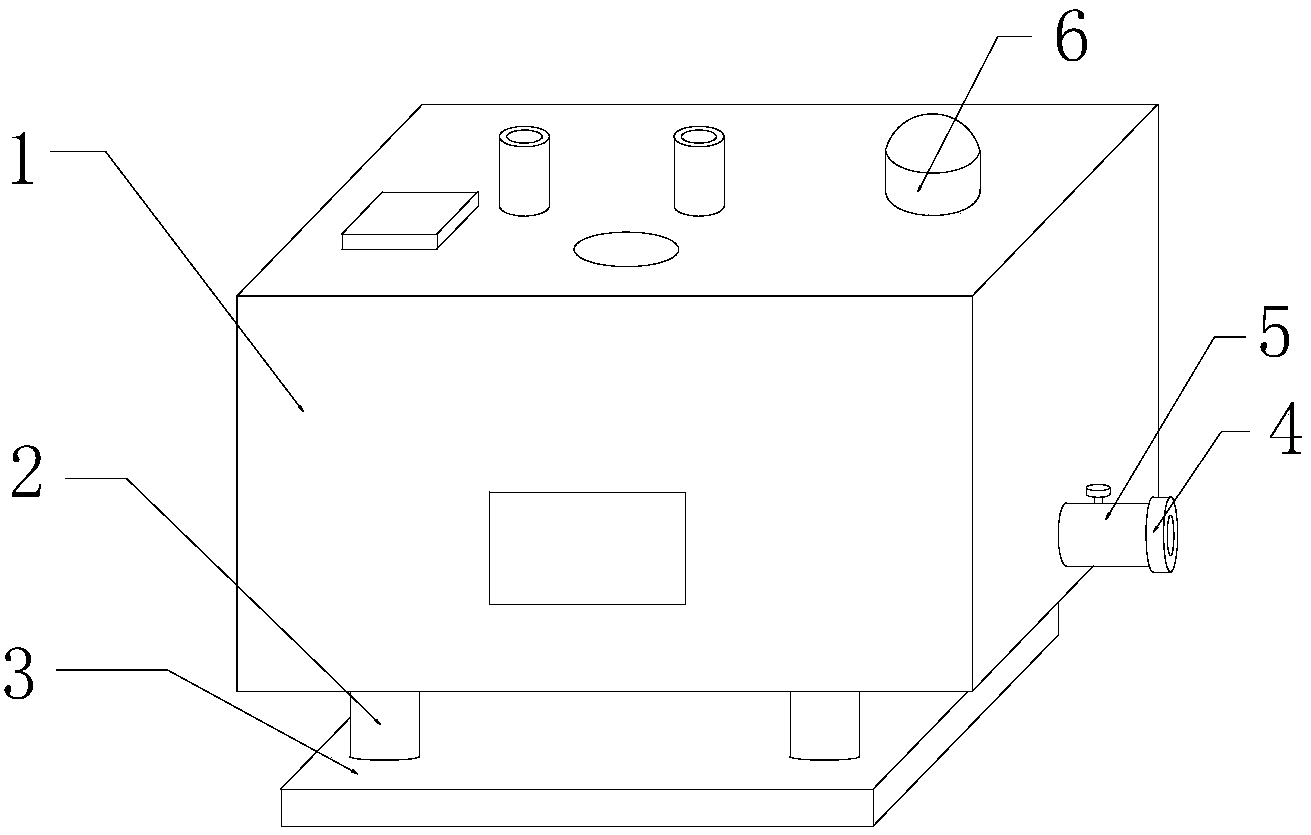

1.一种含铬废水处理装置，包括箱体(1)、支柱(2)、底板(3)、中空柱(4)、排水管(5)、电机(6)、转动杆一(7)、链轮一(8)、转动杆二(9)、链轮二(10)、过滤网(11)、滑轮(12)以及搅拌杆(13)，其特征在于：所述支柱(2)焊接在箱体(1)下端面上，所述底板(3)通过通孔套装在支柱(2)环形侧面上，所述中空柱(4)固定在排水管(5)右端，所述排水管(5)设置在箱体(1)右端面下部，所述电机(6)通过螺钉固定在箱体(1)上端面上，所述转动杆一(7)通过轴承安装在箱体(1)内左部，所述链轮一(8)安装在转动杆一(7)环形侧面上端，所述转动杆二(9)下端通过轴承安装在箱体(1)内右部，所述转动杆二(9)上端通过联轴器与电机(6)下端输出轴相连接，所述链轮二(10)安装在转动杆二(9)环形侧面上，所述链轮二(10)通过链条与链轮一(8)与相连接，所述过滤网(11)安装在中空柱(4)内，所述滑轮(12)固定在支柱(2)下端，所述搅拌杆(13)焊接在转动杆一(7)环形侧面上。
2.根据权利要求1所述的一种含铬废水处理装置，其特征在于：所述搅拌杆(13)设有四组以上，四组以上所述搅拌杆(13)对称安装在转动杆一(7)和转动杆二(9)上。
3.根据权利要求1所述的一种含铬废水处理装置，其特征在于：所述支柱(2)和滑轮(12)均设有四组，四组所述支柱(2)和滑轮(12)均安装在箱体(1)下端面四个拐角处。
4.根据权利要求1所述的一种含铬废水处理装置，其特征在于：所述箱体(1)上端依次设有pH检测仪、酸性导管以及碱性导管，所述箱体(1)前端面设有透明窗。
5.根据权利要求1所述的一种含铬废水处理装置，其特征在于：所述排水管(5)上端设有控制阀，所述控制阀设置在中空柱(4)左侧，所述排水管(5)环形侧面右部设有外螺纹，所述中空柱(4)内左部设有内螺纹，所述中空柱(4)通过内螺纹和外螺纹固定在排水管(5)上。
6.根据权利要求1所述的一种含铬废水处理装置，其特征在于：所述底板(3)上端面固定有磁铁，所述箱体(1)下端面固定有磁条。
说明书
一种含铬废水处理装置
技术领域
本实用新型是一种含铬废水处理装置，属于含铬废水处理设备领域。
背景技术
现有技术中，由于现有的含铬废水处理结构复杂，操作繁琐，且反应不均匀以及反应时间长，使用不方便，移动不方便，稳定性差，所以急需一种含铬废水处理装置来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种含铬废水处理装置，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，快速搅拌且反应均匀，便于移动，稳定性好。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种含铬废水处理装置，包括箱体、支柱、底板、中空柱、排水管、电机、转动杆一、链轮一、转动杆二、链轮二、过滤网、滑轮以及搅拌杆，所述支柱焊接在箱体下端面上，所述底板通过通孔套装在支柱环形侧面上，所述中空柱固定在排水管右端，所述排水管设置在箱体右端面下部，所述电机通过螺钉固定在箱体上端面上，所述转动杆一通过轴承安装在箱体内左部，所述链轮一安装在转动杆一环形侧面上端，所述转动杆二下端通过轴承安装在箱体内右部，所述转动杆二上端通过联轴器与电机下端输出轴相连接，所述链轮二安装在转动杆二环形侧面上，所述链轮二通过链条与链轮一与相连接，所述过滤网安装在中空柱内，所述滑轮固定在支柱下端，所述搅拌杆焊接在转动杆一环形侧面上。
进一步地，所述搅拌杆设有四组以上，四组以上所述搅拌杆对称安装在转动杆一和转动杆二上。
进一步地，所述支柱和滑轮均设有四组，四组所述支柱和滑轮均安装在箱体下端面四个拐角处。
进一步地，所述箱体上端依次设有pH检测仪、酸性导管以及碱性导管，所述箱体前端面设有透明窗。
进一步地，所述排水管上端设有控制阀，所述控制阀设置在中空柱左侧，所述排水管环形侧面右部设有外螺纹，所述中空柱内左部设有内螺纹，所述中空柱通过内螺纹和外螺纹固定在排水管上。
进一步地，所述底板上端面固定有磁铁，所述箱体下端面固定有磁条。
本实用新型的有益效果：本实用新型的一种含铬废水处理装置，因添加了箱体、支柱、底板、中空柱、排水管、电机、转动杆一、链轮一、转动杆二、链轮二、过滤网、滑轮以及搅拌杆，该设计便于操作，快速搅拌且反应均匀，便于移动，稳定性好，解决了现有的含铬废水处理结构复杂，操作繁琐，且反应不均匀以及反应时间长，使用不方便，移动不方便，稳定性差的问题。
因添加了pH检测仪，便于检测废水pH值，因添加了酸性导管和碱性导管，该设计便于添加反应液，因添加了透明窗，该设计便于观看废水反应，因添加了控制阀，该设计便于将废水排出，因添加了外螺纹和内螺纹，该设计便于中空柱安装，本实用新型使用方便，便于操作，快速搅拌且反应均匀，便于移动，稳定性好。
