申请日2018.07.11
公开(公告)日2019.03.15
IPC分类号C02F3/28
摘要
本实用新型公开一种基于磁力控制的搅拌式污水处理装置，包括柱形的分解室，分解室的底部开有进水口，分解室的顶部开有排水口，进水口处连通有投料口，所述分解室内还放置有一搅拌块，搅拌块的包含有若干第一磁体;还包括位于分解室外的驱动块及驱动驱动块旋转的电机，驱动块内包含有若干第二磁体;所述驱动块其旋转的轴心与搅拌块同心。本实用新型选用磁力牵引的方式带动分解室内的搅拌块旋转，在不影响分解室的密封效果的前提下实现污水的均质化处理，可有效提高污水厌氧反应阶段的反应速率。
权利要求书
1.一种基于磁力控制的搅拌式污水处理装置，包括柱形的分解室，分解室的底部开有进水口，分解室的顶部开有排水口，进水口处连通有投料口，其特征在于：所述分解室内还放置有一搅拌块，搅拌块的包含有若干第一磁体;还包括位于分解室外的驱动块及驱动驱动块旋转的电机，驱动块内包含有若干第二磁体;所述驱动块其旋转的轴心与搅拌块同心。
2.根据权利要求1所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述搅拌块为圆饼状，所述第一磁体均匀地环绕搅拌块的中心分布;搅拌块放置于分解室的底部;搅拌块的底面为光滑平面，搅拌块的顶面固定有若干片状凸起;所述驱动块位于分解室的下方，其第二磁体的数量、位置与第一磁体一一对应。
3.根据权利要求2所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述片状凸起其纵向投影为S形，以搅拌块的圆心为中心呈辐射状分布在搅拌块的顶面。
4.根据权利要求2所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述搅拌块其底面的中心镶嵌有钢珠;所述分解室的底部有圆形的限位槽，所述搅拌块放置在限位槽内。
5.根据权利要求1所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述搅拌块为条形，放置于分解室的底部;所述第一磁体分别位于搅拌块的两端;搅拌块的底面为光滑平面，搅拌块的顶面固定有若干片状凸起;所述驱动块位于分解室的下方，其第二磁体的数量、位置与第一磁体一一对应。
6.根据权利要求5所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述片状凸起为多个相互平行的矩形片，沿搅拌块的轴向设置;所述片状凸起上开有多个通孔。
7.根据权利要求1-6任一项所述的基于磁力控制的搅拌式污水处理装置，其特征在于：所述分解室的上部的内壁上固定有多个水平且相互交错的挡板。
说明书
基于磁力控制的搅拌式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种基于磁力控制的搅拌式污水处理装置。
背景技术
生活污水在处理中，通常需要对其进行厌氧处理，其原理是将污水置于密封的容器内，投入生物污泥将污水中的有机质分解。在分解过程中，为了满足容器的密封要求，一般难以在容器内设置机械搅拌结构。由于各区域物质的成分不均，导致污水反应进度不同，最终影响处理速率。
实用新型内容
有鉴于此，本实用新型提供一种能够不破坏容器密封性前提下对污水进行搅拌、均质化处理的装置。

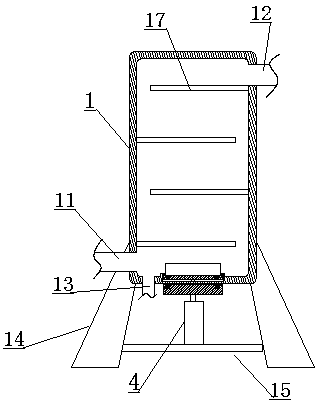

本实用新型的目的通过以下技术实现： 一种基于磁力控制的搅拌式污水处理装置，包括柱形的分解室，分解室的底部开有进水口，分解室的顶部开有排水口，进水口处连通有投料口，所述分解室内还放置有一搅拌块，搅拌块的包含有若干第一磁体;还包括位于分解室外的驱动块及驱动驱动块旋转的电机，驱动块内包含有若干第二磁体;所述驱动块其旋转的轴心与搅拌块同心。
本实用新型的工作原理如下：电机驱动驱动块旋转，在驱动块内第二磁体的磁力牵引下，分解室内的搅拌块旋转，扰动分解室内的污水，促进污水的均质化，提高反应速率。进水口用于与污水来源相接，排水口用于排出处理后的污水，投料口用于投入反应原料，如含硝化菌等微生物的生物污泥。所述分解室优选用玻璃钢等无磁材料制备，以避免对磁力造成影响。搅拌块优选耐腐蚀材料制成，如陶瓷、工程塑料等。第一磁体、第二磁体可选用任一种磁性材料制成，如永磁体块等，第一磁体镶嵌在搅拌块内。驱动块可选用任一种无磁性材料制成，如工程塑料。电机的输出端与驱动块的中心固定连接。本实用新型选用磁力牵引的方式带动分解室内的搅拌块旋转，在不影响分解室的密封效果的前提下实现污水的均质化处理，可有效提高污水厌氧反应阶段的反应速率。
进一步的，所述搅拌块为圆饼状，所述第一磁体均匀地环绕搅拌块的中心分布;搅拌块放置于分解室的底部;搅拌块的底面为光滑平面，搅拌块的顶面固定有若干片状凸起;所述驱动块位于分解室的下方，其第二磁体的数量、位置与第一磁体一一对应。
搅拌块顶面的片状凸起可以增大搅拌块的表面积，增强其旋转时对污水的扰动力度，以提高搅拌效率。片状凸起可以与搅拌块一体成型，也可以选用非磁性材料制成单体后，通过螺丝、卡扣等结构固定在搅拌块上。
更进一步的，所述片状凸起其纵向投影为S形，以搅拌块的圆心为中心呈辐射状分布在搅拌块的顶面。
S形的片状凸起其凹陷的部位可以对污水提供更大的力，进一步促进污水的搅拌。
更进一步的，所述搅拌块其底面的中心镶嵌有钢珠;所述分解室的底部有圆形的限位槽，所述搅拌块放置在限位槽内。
钢珠可减少搅拌块与分解室的接触面积，以有效降低搅拌块的阻力。限位槽一方面可以限制搅拌块的位置，使之使用与驱动块对应、受驱动块磁力牵引，另一方面，限位槽还可以对搅拌块旋转时产生的漩涡液流起一定的轴向聚集作用，增大其对上层污水的作用，促进分解室内纵向的物质混合。
优选的，所述搅拌块为条形，放置于分解室的底部;所述第一磁体分别位于搅拌块的两端;搅拌块的底面为光滑平面，搅拌块的顶面固定有若干片状凸起;所述驱动块位于分解室的下方，其第二磁体的数量、位置与第一磁体一一对应。
搅拌块也可以以条形的结构实现，以降低质量而提高旋转速度，适用于密度较低的污水处理。
优选的，所述片状凸起为多个相互平行的矩形片，沿搅拌块的轴向设置;所述片状凸起上开有多个通孔。
通孔有助于在分解室底部形成湍流，促进沉积物的混合。
优选的，所述分解室的上部的内壁上固定有多个水平且相互交错的挡板。
在进水口有污水流入的情况下，分解室内的液体不断上流，最终处理后的水从排水口排出。挡板的作用是组合污水中的固体、半固体物质，实现初步的固液分离。挡板可选用不锈钢、塑料等材料制成，通过固定结构固定在分解室内壁。
