申请日2018.07.11
公开(公告)日2019.03.26
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种新型工业污水净化装置，包括外部组件和净水组件，所述净水组件包括凝絮箱、油水分离器、厌氧反应器、消毒箱和过滤箱，所述外壳的内部靠近所述集气箱的下表面设有所述厌氧反应器，所述厌氧反应器与所述外壳固定连接，所述过滤箱位于所述外壳的内部靠近所述出水管的左侧壁，所述外壳的内部靠近所述过滤箱的上表面设有所述消毒箱，所述消毒箱与所述外壳固定连接;过滤网和凝絮箱可以把污水中的固体颗粒去除，污水中的油污通过油水分离器使油和水分离开来，污水中的有毒物质会在经过消毒箱时去除，经过过滤箱从出水管排出，从而提高处理污水的效率，并且提高水质，降低处理污水的成本。
权利要求书
1.一种新型工业污水净化装置，其特征在于：包括外部组件(10)和净水组件(20)，所述外部组件(10)包括外壳(11)、支撑柱(12)、集油箱(13)、出水管(14)、进水管(15)和集气箱(16)，所述支撑柱(12)位于所述外壳(11)的前表面，且与所述外壳(11)固定连接，所述外壳(11)的下表面设有所述集油箱(13)，所述集油箱(13)与所述外壳(11)固定连接，所述出水管(14)位于所述外壳(11)的右侧壁，且与所述外壳(11)固定连接，所述进水管(15)位于所述外壳(11)的左侧壁，且与所述外壳(11)固定连接，所述外壳(11)的上表面设有所述集气箱(16)，所述集气箱(16)与所述外壳(11)固定连接，所述净水组件(20)包括凝絮箱(21)、油水分离器(22)、厌氧反应器(23)、消毒箱(24)和过滤箱(25)，所述外壳(11)的内部靠近所述进水管(15)的右侧壁设有所述凝絮箱(21)所述凝絮箱(21)与所述外壳(11)固定连接，所述油水分离器(22)位于所述外壳(11)的内部靠近所述凝絮箱(21)的右侧壁，且与所述外壳(11)固定连接，所述外壳(11)的内部靠近所述集气箱(16)的下表面设有所述厌氧反应器(23)，所述厌氧反应器(23)与所述外壳(11)固定连接，所述过滤箱(25)位于所述外壳(11)的内部靠近所述出水管(14)的左侧壁，所述外壳(11)的内部靠近所述过滤箱(25)的上表面设有所述消毒箱(24)，所述消毒箱(24)与所述外壳(11)固定连接。
2.根据权利要求1所述的一种新型工业污水净化装置，其特征在于：所述进水管(15)的内部设有过滤网，所述过滤网与所述进水管(15)固定连接。
3.根据权利要求1所述的一种新型工业污水净化装置，其特征在于：所述消毒箱(24)和所述过滤箱(25)的内部设有挡板，所述挡板有所述消毒箱(24)和所述过滤箱(25)固定连接。
4.根据权利要求1所述的一种新型工业污水净化装置，其特征在于：所述过滤箱(25)的内部放有活性炭。
5.根据权利要求1所述的一种新型工业污水净化装置，其特征在于：所述凝絮箱(21)和所述消毒箱(24)的上表面开设有圆形小孔，所述圆形小孔贯穿所述外壳(11)的上表面。
说明书
一种新型工业污水净化装置
技术领域
本实用新型属于污水净化技术领域，具体涉及一种新型工业污水净化装置。
背景技术
工业污水净化装置，是一种能够有效处理工业区的生活污水、工业废水等的工业设备，避免污水及污染物直接流入水域，对改善环境、提升城市品位和促进经济发展具有重要意义。
原有的工业污水净化装置，在净化污水时的方法主要有物理处理法和化学处理法，单一的处理方法效率低，不能完全达到水质排放的要求，提高了净化污水的成本。
实用新型内容
本实用新型的目的在于提供一种新型工业污水净化装置，以解决上述背景技术中提出的单一的处理方法效率低，不能完全达到水质排放的要求，提高了净化污水的成本。

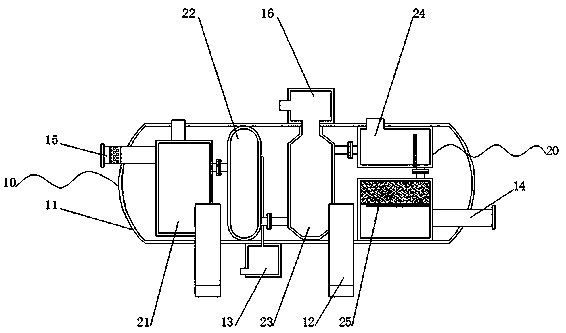

为实现上述目的，本实用新型提供如下技术方案：一种新型工业污水净化装置，包括外部组件和净水组件，所述外部组件包括外壳、支撑柱、集油箱、出水管、进水管和集气箱，所述支撑柱位于所述外壳的前表面，且与所述外壳固定连接，所述外壳的下表面设有所述集油箱，所述集油箱与所述外壳固定连接，所述出水管位于所述外壳的右侧壁，且与所述外壳固定连接，所述进水管位于所述外壳的左侧壁，且与所述外壳固定连接，所述外壳的上表面设有所述集气箱，所述集气箱与所述外壳固定连接，所述净水组件包括凝絮箱、油水分离器、厌氧反应器、消毒箱和过滤箱，所述外壳的内部靠近所述进水管的右侧壁设有所述凝絮箱所述凝絮箱与所述外壳固定连接，所述油水分离器位于所述外壳的内部靠近所述凝絮箱的右侧壁，且与所述外壳固定连接，所述外壳的内部靠近所述集气箱的下表面设有所述厌氧反应器，所述厌氧反应器与所述外壳固定连接，所述过滤箱位于所述外壳的内部靠近所述出水管的左侧壁，所述外壳的内部靠近所述过滤箱的上表面设有所述消毒箱，所述消毒箱与所述外壳固定连接。
优选的，所述进水管的内部设有过滤网，所述过滤网与所述进水管固定连接。
优选的，所述消毒箱和所述过滤箱的内部设有挡板，所述挡板有所述消毒箱和所述过滤箱固定连接。
优选的，所述过滤箱的内部放有活性炭。
优选的，所述凝絮箱和所述消毒箱的上表面开设有圆形小孔，所述圆形小孔贯穿所述外壳的上表面。
与现有技术相比，本实用新型的有益效果是：过滤网和凝絮箱可以把污水中的固体颗粒去除，污水中的油污通过油水分离器使油和水分离开来，厌氧反应器使污水中的有机物有化学反应产生沼气，而污水中的有毒物质会在经过消毒箱时去除，经过过滤箱从出水管排出，从而提高处理污水的效率，并且提高水质，降低处理污水的成本。
