申请日2018.07.11
公开(公告)日2019.03.19
IPC分类号C02F9/08; C02F103/04
摘要
本实用新型属于医用超纯水制备技术领域，提出了一种医用超纯水处理设备，包括箱体，箱体内设置有依次连接的原水箱、初滤装置、反渗透装置、EDI装置、精滤装置、灭菌装置、纯水水箱，灭菌装置还连接有水质电阻率传感器，纯水水箱包括第一水箱及用于与第一水箱切换工作的第二水箱，第一水箱、第二水箱上均设置有第二进水口、第二排水口、第二出水口，第一水箱的第二进水口、第二水箱的第二进水口均通过第一电磁阀与灭菌装置连接，两个第二排水口均通过第二电磁阀与初滤装置连接，两个第二出水口均与用水点连接。本实用新型解决了现有技术中医用超纯水处理设备存在滞留水污染的问题。
权利要求书

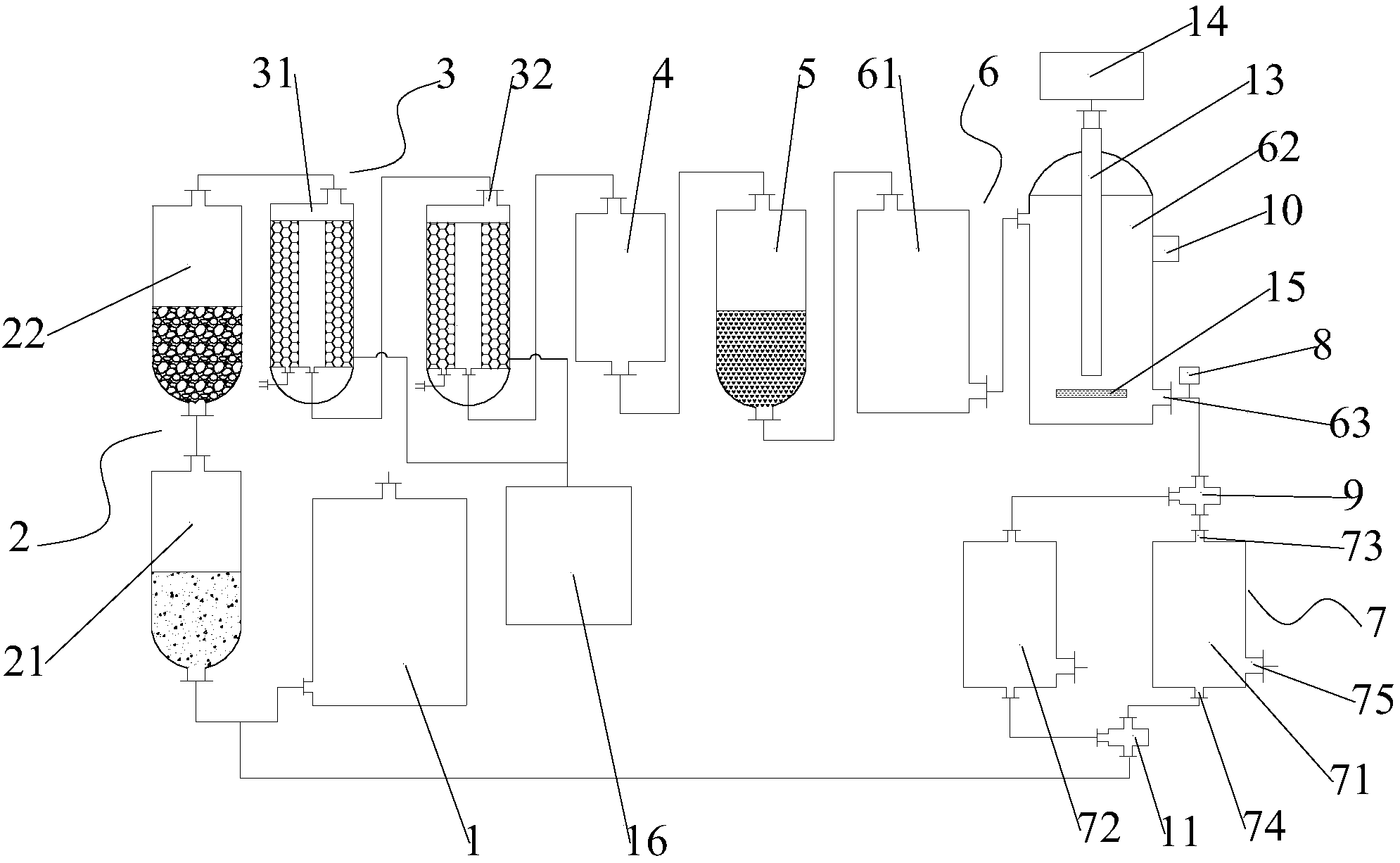

1.一种医用超纯水处理设备，其特征在于，包括箱体，所述箱体内设置有依次连接的原水箱(1)、初滤装置(2)、反渗透装置(3)、EDI装置(4)、精滤装置(5)、灭菌装置(6)、纯水水箱(7)，所述灭菌装置(6)还连接有水质电阻率传感器(8)，
所述反渗透装置(3)包括依次连接的用于初滤的一级反渗透装置(31)、用于精滤的二级反渗透装置(32)，所述一级反渗透装置(31)与所述初滤装置(2)连接，所述二级反渗透装置(32)与所述EDI装置(4)连接，
所述纯水水箱(7)包括第一水箱(71)及用于与所述第一水箱(71)切换工作的第二水箱(72)，所述第一水箱(71)、所述第二水箱(72)上均设置有第二进水口(73)、第二排水口(74)、第二出水口(75)，所述第一水箱(71)的第二进水口(73)、所述第二水箱(72)的第二进水口(73)均通过第一电磁阀(9)与所述灭菌装置(6)连接，两个所述第二排水口(74)均通过第二电磁阀(11)与所述初滤装置(2)连接，两个所述第二出水口(75)均与用水点连接。
2.根据权利要求1所述的一种医用超纯水处理设备，其特征在于，所述初滤装置(2)包括依次连接的石英砂过滤器(21)、活性炭过滤器(22)，所述石英砂过滤器(21)与所述原水箱(1)连接，所述活性炭过滤器(22)与所述一级反渗透装置(31)连接。
3.根据权利要求2所述的一种医用超纯水处理设备，其特征在于，所述一级反渗透装置(31)、所述二级反渗透装置(32)均包括壳体(311)、顶盖(312)、滤芯(313)，所述顶盖(312)设置在所述壳体(311)的顶部，所述滤芯(313)设置在所述壳体(311)内部，
所述顶盖(312)上设置有第一进水口(33)，所述一级反渗透装置(31)上的第一进水口(33)与所述初滤装置(2)连接，所述反渗透装置(3)的底部设置有第一排水口(34)、第一出水口(35)，所述第一排水口(34)与排水管(12)连接，所述一级反渗透装置(31)上的第一出水口(35)与所述二级反渗透装置(32)上的第一进水口(33)连接，所述二级反渗透装置(32)上的第一出水口(35)与所述EDI装置(4)连接。
4.根据权利要求3所述的一种医用超纯水处理设备，其特征在于，所述一级反渗透装置(31)、所述二级反渗透装置(32)均连接有自清洗过滤器(16)。
5.根据权利要求1所述的一种医用超纯水处理设备，其特征在于，所述灭菌装置(6)包括依次连接的紫外线灭菌装置(61)、臭氧灭菌装置(62)，所述紫外线灭菌装置(61)与所述精滤装置(5)连接，所述臭氧灭菌装置(62)上设置有第三出水口(63)，所述第三出水口(63)处设置有所述水质电阻率传感器(8)。
6.根据权利要求5所述的一种医用超纯水处理设备，其特征在于，所述臭氧灭菌装置(62)连接有臭氧进气管(13)，所述臭氧进气管(13)与臭氧发生装置(14)连接，所述臭氧灭菌装置(62)内的下部还设置有曝气装置(15)，所述臭氧灭菌装置(62)上还设置有压力控制装置(10)。
7.根据权利要求1所述的一种医用超纯水处理设备，其特征在于，所述第一电磁阀(9)、所述第二电磁阀(11)均为三通电磁阀，且其均与控制器连接。
说明书
一种医用超纯水处理设备
技术领域
本实用新型属于医用超纯水制备技术领域，涉及一种医用超纯水处理设备。
背景技术
医用超纯水处理设备是由预处理系统、反渗透纯水系统、EDI装置(连续电除盐技术)、后处理系统等流程组成的多功能装置，使用安全、方便，运行费用低廉，产水水质稳定的设备。该设备主要应用于血透室、生化室、口腔科、供应室中心实验室、制剂室、手术室等医疗场所，但是目前大多的医用超纯水处理设备存在滞留水污染的问题。
实用新型内容
本实用新型提出一种医用超纯水处理设备，解决了现有技术中医用超纯水处理设备存在滞留水污染的问题。
本实用新型的技术方案是这样实现的：
一种医用超纯水处理设备，包括：
箱体，所述箱体内设置有依次连接的原水箱、初滤装置、反渗透装置、EDI 装置、精滤装置、灭菌装置、纯水水箱，所述灭菌装置还连接有水质电阻率传感器，
所述反渗透装置包括依次连接的用于初滤的一级反渗透装置、用于精滤的二级反渗透装置，所述一级反渗透装置与所述初滤装置连接，所述二级反渗透装置与所述EDI装置连接，
所述纯水水箱包括第一水箱及用于与所述第一水箱切换工作的第二水箱，所述第一水箱、所述第二水箱上均设置有第二进水口、第二排水口、第二出水口，所述第一水箱的第二进水口、所述第二水箱的第二进水口均通过第一电磁阀与所述灭菌装置连接，两个所述第二排水口均通过第二电磁阀与所述初滤装置连接，两个所述第二出水口均与用水点连接。
进一步，所述初滤装置包括依次连接的石英砂过滤器、活性炭过滤器，所述石英砂过滤器与所述原水箱连接，所述活性炭过滤器与所述一级反渗透装置连接。
进一步，所述一级反渗透装置、所述二级反渗透装置均包括壳体、顶盖、滤芯，所述顶盖设置在所述壳体的顶部，所述滤芯设置在所述壳体内部，
所述顶盖上设置有第一进水口，所述一级反渗透装置上的第一进水口与所述初滤装置连接，所述反渗透装置的底部设置有第一排水口、第一出水口，所述第一排水口与排水管连接，所述一级反渗透装置上的第一出水口与所述二级反渗透装置上的第一进水口连接，所述二级反渗透装置上的第一出水口与所述 EDI装置连接。
进一步，所述一级反渗透装置、所述二级反渗透装置均连接有自清洗过滤器。
进一步，所述灭菌装置包括依次连接的紫外线灭菌装置、臭氧灭菌装置，所述紫外线灭菌装置与所述精滤装置连接，所述臭氧灭菌装置上设置有第三出水口，所述第三出水口处设置有所述水质电阻率传感器。
进一步，所述臭氧灭菌装置连接有臭氧进气管，所述臭氧进气管与臭氧发生装置连接，所述臭氧灭菌装置内的下部还设置有曝气装置，所述臭氧灭菌装置上还设置有压力控制装置。
进一步，所述第一电磁阀、所述第二电磁阀均为三通电磁阀，且其均与控制器连接。
本实用新型使用原理及有益效果为：
1、本实用新型中的医用超纯水处理设备设置有两个水箱，可以交替切换工作，在超纯水存放时间较长时，就会存在超纯水再次污染的问题，会影响设备的正常使用或者造成水资源的浪费，而设置有两个纯水水箱，在设备运转时，其中一个纯水水箱运转存储超纯水，另一个纯水水箱不工作，且其内是空的，没有存储任何物质。在存储的超纯水存在滞留水污染的问题时，打开该纯水水箱对应的电磁阀，使滞留水通往初滤装置，再次经过处理，得到超纯水使用，此时原本空的超纯水水箱对应的电磁阀动作，存储超纯水供使用。
本实用新型中的初滤装置可以对水中的颗粒杂质进行吸附去除，水再经过反渗透装置，有效地隔离去除水中的带电离子、无机物、胶体微粒、细菌及有机物质等，对水进行进一步的净化处理。EDI装置可以通过阳、阴离子膜对阳、阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，结构紧凑、操作简便。精滤装置为树脂过滤器，可以对水中的带电离子进行吸附，并能再次对水中的杂质进行过滤分离，灭菌装置可以灭除水中的细菌、病毒等，就可以对经过的超纯水进行存储使用。
2、本实用新型中的的石英砂过滤器可以有效的截留除去水中的悬浮物、有机物、胶质颗粒、微生物及部分重金属离子等，最终达到降低水浊度、净化水质，活性炭过滤器可以作为EDI装置的前处理系统，能够吸附前级过滤中无法去除的余氯，可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是可以防止后级的反渗透装置游离态余氯中毒污染。
3、本实用新型中的一级反渗透装置作为二级反渗透装置的预处理级，将水中相对较大的无机离子、细菌、病毒、有机物及胶体等杂质去除，以获得高质量的纯净水，一级反渗透的产水作为原水，进入二级反渗透装置，对水中的较小无机离子、细菌、病毒、有机物及胶体等杂质去除，还可以减轻EDI装置的处理量的负荷。且一级反渗透装置、二级反渗透装置均连接有自清洗过滤器，不仅可以保障设备的清洁，又可以保证出水的质量。
4、本实用新型中的超纯水在使用前还会经过两级的杀毒灭菌，水经过紫外线灭菌装置、臭氧灭菌装置可以快速、高效的杀菌，且无任何残留，不会造成二次污染。
