申请日2018.07.11
公开(公告)日2019.02.19
IPC分类号C02F9/04; C02F1/44; B01D61/08
摘要
一种渗滤液STRO设备，包括一级渗滤液STRO主机、二级渗滤液STRO主机、保安过滤器、反渗透冲洗泵、STRO阻垢剂加药装置、STRO杀菌剂加药装置、STRO增压循环泵;所述保安过滤器的一端设有进水管口，保安过滤器的另一端通过管路连接STRO阻垢剂加药装置;所述STRO阻垢剂加药装置通过管路连接STRO增压循环泵，STRO增压循环泵通过管路连接一级渗滤液STRO主机;所述一级渗滤液STRO主机连接STRO杀菌剂加药装置，STRO杀菌剂加药装置通过管路连接二级渗滤液STRO主机;所述一级渗滤液STRO主机的一端设有浓水管口和清洗回流管口，二级渗滤液STRO主机的一端设有产水管口;所述反渗透冲洗泵分别连接保安过滤器和STRO阻垢剂加药装置与STRO增压循环泵连接之间的管路。
权利要求书
1.一种渗滤液STRO设备，其特征在于，包括一级渗滤液STRO主机、二级渗滤液STRO主机、保安过滤器、反渗透冲洗泵、STRO阻垢剂加药装置、STRO杀菌剂加药装置、STRO增压循环泵;所述保安过滤器的一端设有进水管口，保安过滤器的另一端通过管路连接STRO阻垢剂加药装置;所述STRO阻垢剂加药装置通过管路连接STRO增压循环泵，STRO增压循环泵通过管路连接一级渗滤液STRO主机;所述一级渗滤液STRO主机连接STRO杀菌剂加药装置，STRO杀菌剂加药装置通过管路连接二级渗滤液STRO主机;所述一级渗滤液STRO主机的一端设有浓水管口和清洗回流管口，二级渗滤液STRO主机的一端设有产水管口;所述反渗透冲洗泵分别连接保安过滤器和STRO阻垢剂加药装置与STRO增压循环泵连接之间的管路。
2.根据权利要求1所述的一种渗滤液STRO设备，其特征在于，所述一级渗滤液STRO主机和二级渗滤液STRO主机均分别设有6组STRO膜管。
3.根据权利要求1所述的一种渗滤液STRO设备，其特征在于，所述反渗透冲洗泵的一端设有清洗水管口。
4.根据权利要求1所述的一种渗滤液STRO设备，其特征在于，所述保安过滤器中滤芯材质为PP棉或尼龙或熔喷布。
5.根据权利要求1或2所述的一种渗滤液STRO设备，其特征在于，所述STRO膜管包括：集水管、原水导流网、RO膜、透过水道网、止水带;集水管安装在中间，集水管外侧依次设置原水导流网、RO膜、透过水道网、RO膜，反渗透膜管进水端外侧设置止水带，反渗透膜管出水端的集水管处设置防渗环。
6.根据权利要求1所述的一种渗滤液STRO设备，其特征在于，所述一级渗滤液STRO主机、二级渗滤液STRO主机、保安过滤器、反渗透冲洗泵、STRO阻垢剂加药装置、STRO杀菌剂加药装置、STRO增压循环泵集成设置在STRO设备底座上。
说明书
一种渗滤液STRO设备
技术领域
本实用新型属于有机废水的处理技术相关领域，具体涉及一种渗滤液STRO设备。
背景技术
垃圾渗滤液是垃圾在填埋过程中产生的一种成分复杂的高浓度有机废水，主要来源于降水渗入、有机物分解和垃圾本身的内含水等。典型的垃圾渗滤液中含有高浓度的COD(6000-15000mg/L)，氨氮(500-3000mg/L)，此外还含有大量的微生物、重金属、无机盐、以及有毒有害物质等，如不加以处理而直接排放极易引发地下水、地表水污染，进而危及人体健康。
垃圾渗滤液的性质是选择处理方法的主要依据，目前，国内外采用的垃圾渗滤液处理方法主要有物化法、生物法以及土地处理法。物化法包括混凝、吹脱、活性炭吸附、离子交换、膜分离等方法，生物法有活性污泥法、生物接触氧化法、A/O法、SBR法等，土地处理则主要包括慢速渗滤、快速渗滤、人工湿地、回灌等方法。由于渗滤液不同于一般的生活污水，其可生化性较差，如果单独采用一种处理工艺很难达到处理要求，且处理成本很高，因此，在实际应用中，为提高处理效果降低处理成本，常需要多种方法的组合工艺。
实用新型内容
本实用新型的目的，是为了解决现有技术中的问题，提供一种渗滤液STRO设备。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种渗滤液STRO设备，包括一级渗滤液STRO主机、二级渗滤液STRO主机、保安过滤器、反渗透冲洗泵、STRO阻垢剂加药装置、STRO杀菌剂加药装置、STRO增压循环泵;所述保安过滤器的一端设有进水管口，保安过滤器的另一端通过管路连接STRO阻垢剂加药装置;所述STRO阻垢剂加药装置通过管路连接STRO增压循环泵，STRO增压循环泵通过管路连接一级渗滤液STRO主机;所述一级渗滤液STRO主机连接STRO杀菌剂加药装置，STRO杀菌剂加药装置通过管路连接二级渗滤液STRO主机;所述一级渗滤液STRO主机的一端设有浓水管口和清洗回流管口，二级渗滤液STRO主机的一端设有产水管口;所述反渗透冲洗泵分别连接保安过滤器和STRO阻垢剂加药装置与STRO增压循环泵连接之间的管路。
进一步，所述一级渗滤液STRO主机和二级渗滤液STRO主机均分别设有6组STRO膜管。
进一步，所述反渗透冲洗泵的一端设有清洗水管口。
进一步，所述所述保安过滤器中滤芯材质为PP棉或尼龙或熔喷布。
进一步，所述STRO膜管包括：集水管、原水导流网、RO膜、透过水道网、止水带;集水管安装在中间，集水管外侧依次设置原水导流网、RO膜、透过水道网、RO膜，反渗透膜管进水端外侧设置止水带，反渗透膜管出水端的集水管处设置防渗环。

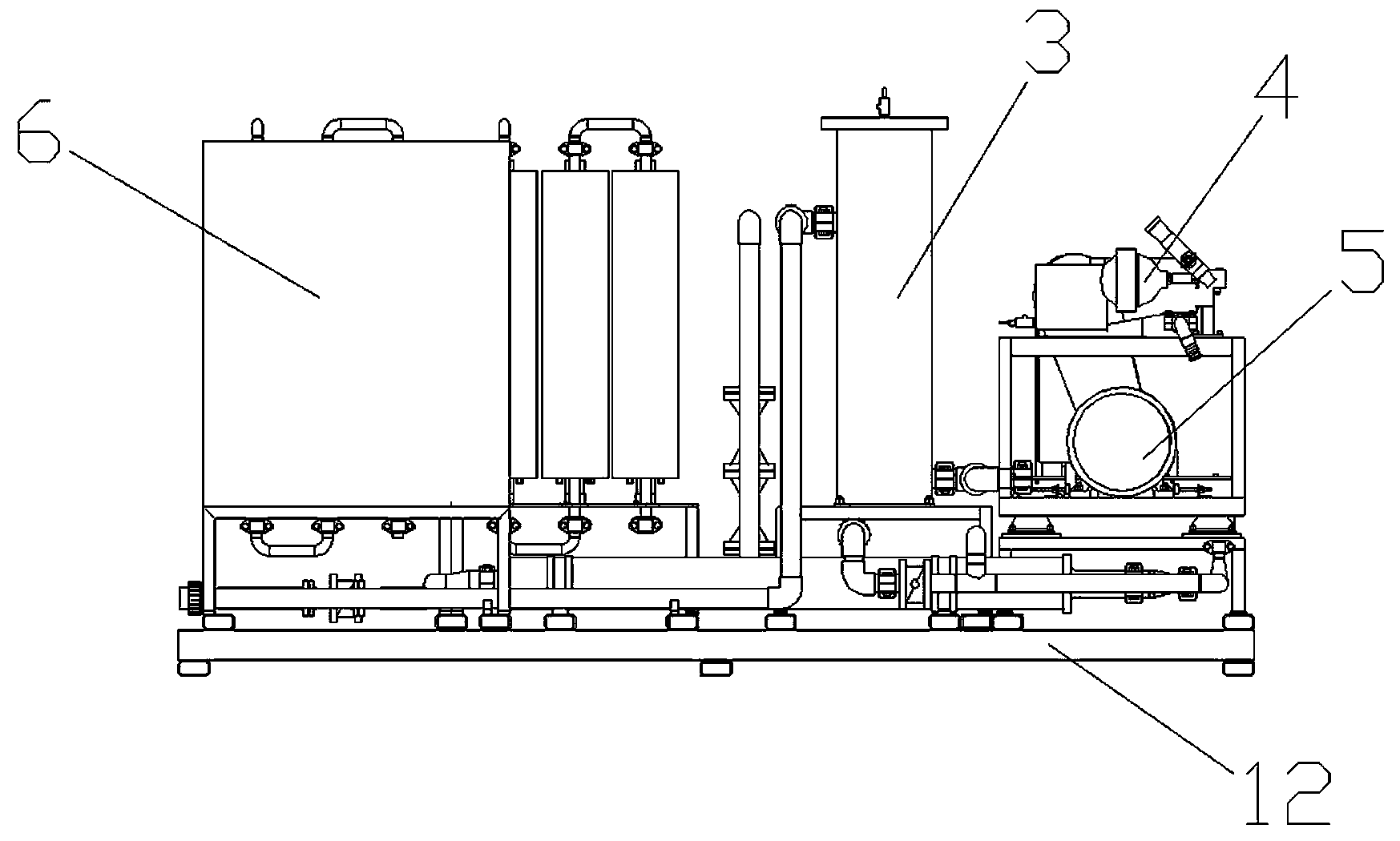

进一步，所述一级渗滤液STRO主机、二级渗滤液STRO主机、保安过滤器、反渗透冲洗泵、STRO阻垢剂加药装置、STRO杀菌剂加药装置、STRO增压循环泵集成设置在STRO设备底座上。
需处理的污水通过进水管道进入保安过滤器，在保安过滤器中过滤后输入STRO阻垢剂加药装置进行加药，加药完成后输入STRO增压循环泵，STRO增压循环泵把加药后的污水输入到一级渗滤液STRO主机中进行反渗透，污水反渗透后再输入到STRO杀菌剂加药装置进行加药，加药结束后最后输入到二级渗滤液STRO主机进行反渗透，完成后得到的水产水管口流出。
污水保安过滤器后和污水在STRO阻垢剂加药装置加药完成输送到STRO增压循环泵的过程中，反渗透冲洗泵通过清洗水管口进水对其进行反冲洗。
有益效果：(1)本实用新型结构较为简单，操作、维护和自控简便，现场安全卫生。
(2)本实用新型高效集成，占地面积小，设备可移动性强.
(3)管网式反渗透膜独特的开放式流道设计，大大增加了进水流道宽度，增强了膜的抗污染性能，延长膜的使用寿命。
(4)设备整体适应性强，能够长期稳定运行，出水水质好。
