申请日2018.07.11
公开(公告)日2019.02.15
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种切削液废水处理装置，涉及环保设备领域。切削液废水处理装置，其包括隔油池、调节池、臭氧氧化池、气浮池、中间水池、过滤装置、排放口、污泥池和污泥脱水装置;所述的切削液废水进水管连接隔油池入口，隔油池出口连接调节池入口，调节池出口连接臭氧氧化池入口，臭氧氧化池出口连接气浮池入口，气浮池的废水出口连接中间水池入口，中间水池出口连接过滤装置入口，过滤装置出口连接排放口;所述的气浮池上设有药剂添加口;所述污泥池用于存储气浮池中的浮渣，污泥池的浓缩污泥排放口连接污泥脱水装置。本实用新型相对于现有技术而言，对切削液废水的处理流程进行了合理的设计，能够大大提高气浮池的COD去除率。
权利要求书

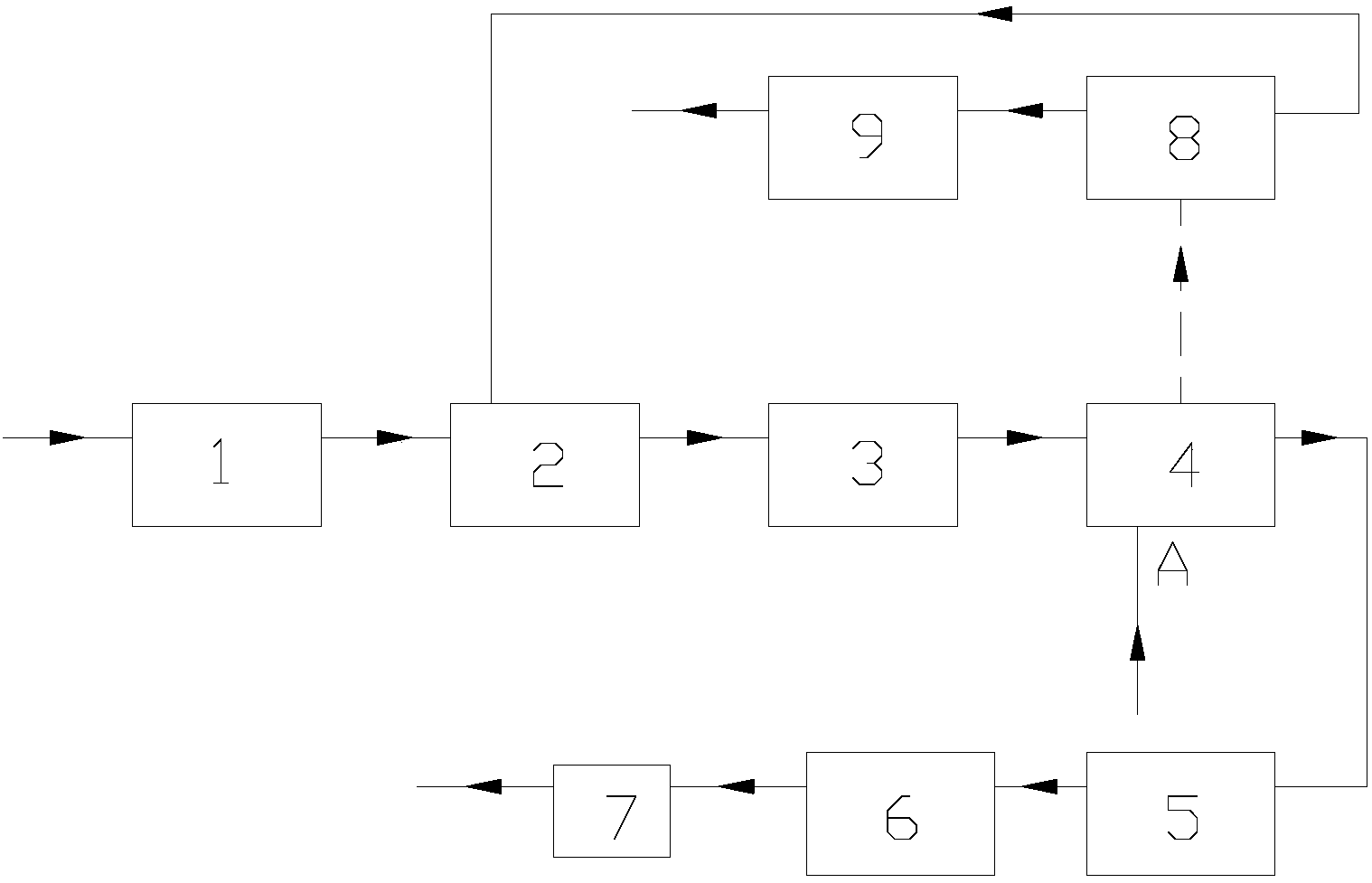

1.一种切削液废水处理装置，其特征在于，包括隔油池(1)、调节池(2)、臭氧氧化池(3)、气浮池(4)、中间水池(5)、过滤装置(6)、排放口(7)、污泥池(8)和污泥脱水装置(9);切削液废水进水管连接隔油池(1)入口，隔油池(1)出口连接调节池(2)入口，调节池(2)出口连接臭氧氧化池(3)入口，臭氧氧化池(3)出口连接气浮池(4)入口，气浮池(4)的废水出口连接中间水池(5)入口，中间水池(5)出口连接过滤装置(6)入口，过滤装置(6)出口连接排放口(7);所述的气浮池(4)上设有药剂添加口(A);所述污泥池(8)用于存储气浮池(4)中的浮渣，污泥池(8)的浓缩污泥排放口连接污泥脱水装置(9)。
2.如权利要求1所述的切削液废水处理装置，其特征在于，所述的过滤装置(6)为石英砂过滤器。
3.如权利要求1所述的切削液废水处理装置，其特征在于，所述的污泥脱水装置(9)为板框压滤机。
4.如权利要求1所述的切削液废水处理装置，其特征在于，所述的臭氧氧化池(3)连接臭氧发生器，用于向池内提供臭氧。
5.如权利要求1所述的切削液废水处理装置，其特征在于，所述的药剂添加口(A)通过管道分别连接聚合氯化铝存储罐(401)、聚丙烯酰胺存储罐(402)和氢氧化钙存储罐(403)。
6.如权利要求1所述的切削液废水处理装置，其特征在于，切削液废水处理装置的管路上设有若干个用于提供输送动力的泵。
7.如权利要求1所述的切削液废水处理装置，其特征在于，所述的污泥池(8)的上清液排放口通过循环管道回流至调节池(2)中。
8.如权利要求1所述的切削液废水处理装置，其特征在于，所述的污泥脱水装置(9)的压滤废液通过循环管道回流至调节池(2)中。
说明书
一种切削液废水处理装置
技术领域
本实用新型属于环保设备领域，具体涉及一种切削液废水处理装置。
背景技术
切削液是一种用在金属切削、磨加工过程中，用来冷却和润滑刀具和加工件的工业用液体。目前，市售的切削液按油品化学组成分为水溶性(水基)液和非水溶性(油基)液两大类。
油基切削液一般不会发臭变质，其更换切削液的原因主要是由于切削液的化学变化、切屑混入量增大、机床润滑油的大量漏入及水的混入等原因。油基切削液最终的废油处理一般是燃烧处理，为了节省资源，也可对废油进行再生。水基切削液的废液处理可分为物理处理、化学处理、生物处理、燃烧处理四大类。由于水基切削液的组成各异，所以到目前为止还没有一个固定的方法去处理，通常是根据被处理废液的性状综合使用上述各种方法。
切削液的组分复杂，废水具有COD值高、磷含量高、乳化物含量高等特点，其处理难度较大，特别是水中的乳化物在常规的方法中很难去除。因此，亟待于提供一种经济性好、成本较低的切削液废水的方法，可以较好的去除切削液废水中的COD及磷，实现切削液废水的达标排放。
发明内容
本实用新型的目的在于解决切削液处理困难的技术问题，并提供一种切削液废水处理装置。
本实用新型所采用的具体技术方案如下：
切削液废水处理装置，其包括隔油池、调节池、臭氧氧化池、气浮池、中间水池、过滤装置、排放口、污泥池和污泥脱水装置;切削液废水进水管连接隔油池入口，隔油池出口连接调节池入口，调节池出口连接臭氧氧化池入口，臭氧氧化池出口连接气浮池入口，气浮池的废水出口连接中间水池入口，中间水池出口连接过滤装置入口，过滤装置出口连接排放口;所述的气浮池上设有药剂添加口;所述污泥池用于存储气浮池中的浮渣，污泥池的浓缩污泥排放口连接污泥脱水装置。
作为优选，所述的过滤装置为石英砂过滤器。
作为优选，所述的污泥脱水装置为板框压滤机。
作为优选，所述的臭氧氧化池连接臭氧发生器，用于向池内提供臭氧。
作为优选，所述的药剂添加口通过管道分别连接聚合氯化铝存储罐、聚丙烯酰胺存储罐和氢氧化钙存储罐。
作为优选，切削液废水处理装置的管路上设有若干个用于提供输送动力的泵。
作为优选，所述的污泥池的上清液排放口通过循环管道回流至调节池中。
作为优选，所述的污泥脱水装置的压滤废液通过循环管道回流至调节池中。
本实用新型相对于现有技术而言，对切削液废水的处理流程进行了合理的设计，利用设置于气浮池之前的臭氧氧化池预先对水中的乳化物进行预处理，通过臭氧氧化，改变切削液中乳化物的性质，从而使得废水中的乳化物更容易被后续的气浮池所去除，大大提高气浮池的COD去除率。另外，在本装置中，对污泥池的上清液和污泥脱水装置的压滤废液均进行了回流处理，使得所有废水均经过处理达标排放，减少了其他额外的处理程序，节省成本。
