申请日2018.07.11
公开(公告)日2019.02.01
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水环保安全高效处理设备，包括底座，所述底座的顶部两端均通过螺栓连接有竖直设置的支撑板，且两个支撑板的顶部通过螺栓连接有同一个过滤箱，所述过滤箱的顶部通过螺栓连接有端盖，所述过滤箱两侧内壁的顶部和底部均通过转轴连接有两个链轮，且位于过滤箱同一侧的两个链轮之间均套接有同一个链条。本实用新型，拦截的固定垃圾可以通过重力落入过渡箱中，避免固定垃圾在过滤网板表面堆积造成堵塞的现象发生，提高污水环保处理效率，刮板刷可以将过滤网板上附着的杂物刷洗干净，避免造成处理设备堵塞出现超压的现象发生，在提高过滤处理的同时，提高污水环保处理设备的安全性，避免造成安全事故的发生。
权利要求书

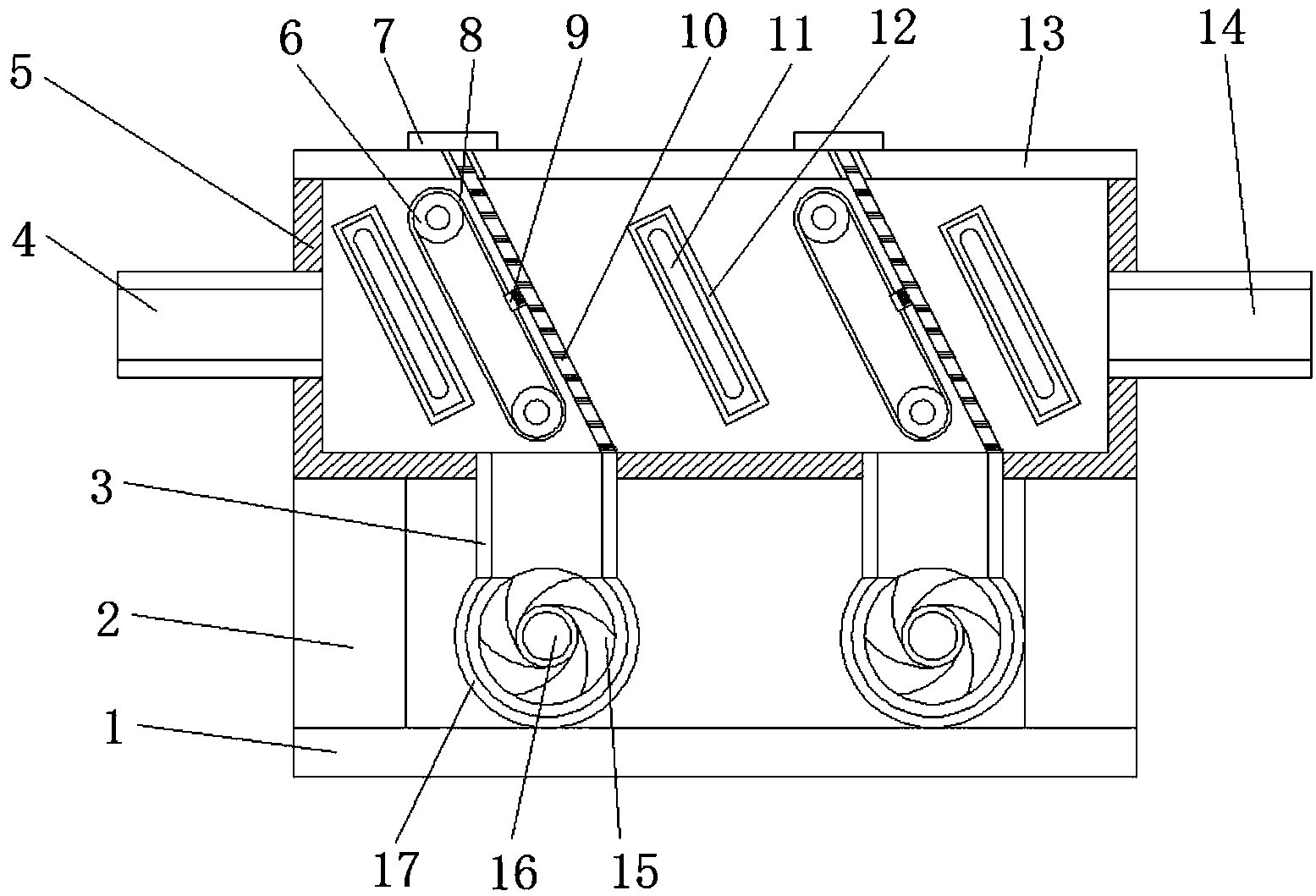

1.一种污水环保安全高效处理设备，包括底座(1)，其特征在于，所述底座(1)的顶部两端均通过螺栓连接有竖直设置的支撑板(2)，且两个支撑板(2)的顶部通过螺栓连接有同一个过滤箱(5)，所述过滤箱(5)的顶部通过螺栓连接有端盖(13)，所述过滤箱(5)两侧内壁的顶部和底部均通过转轴连接有两个链轮(6)，且位于过滤箱(5)同一侧的两个链轮(6)之间均套接有同一个链条(8)，位于过滤箱(5)同一端的两个链条(8)之间通过螺栓连接有刮板刷(9)，所述端盖(13)的顶部两端均开设有倾斜设置的开口，且两个开口的内部均插接有倾斜设置的过滤网板(10)，所述端盖(13)的顶部两端均通过螺栓连接有盖板(7)，且两个盖板(7)的底部分别通过螺栓与两个过滤网板(10)连接，所述过滤箱(5)的底部两端均开设有矩形通槽，且两个矩形通槽分别位于两个过滤网板(10)的下方，两个所述矩形通槽的底部均通过螺栓连接有过渡箱(3)，且两个过渡箱(3)的底部均通过法兰连接有水平设置的壳体(17)，两个壳体(17)的另一端均通过法兰连接有闸板阀(20)，且两个闸板阀(20)的另一端均通过法兰连接有垃圾收集箱(21)，两个垃圾收集箱(21)的另一端均通过螺栓连接有箱门(22)，所述过滤箱(5)两侧的两端均通过螺栓连接有步进电机(19)，且四个步进电机(19)的输出轴分别通过转轴与四个链轮(6)传动连接。
2.根据权利要求1所述的一种污水环保安全高效处理设备，其特征在于，所述过滤箱(5)的一端通过法兰连接有进液管(4)，且过滤箱(5)的另一端通过法兰连接有出液管(14)。
3.根据权利要求1所述的一种污水环保安全高效处理设备，其特征在于，所述过滤箱(5)的两侧内壁均通过螺栓连接有三个等距离分布的防护罩(12)，且六个防护罩(12)的内部均通过螺栓连接有紫外线灭菌灯(11)。
4.根据权利要求3所述的一种污水环保安全高效处理设备，其特征在于，六个所述防护罩(12)分别与两个过滤网板(10)之间相互平行设置，且位于过滤箱(5)同一侧的三个防护罩(12)与两个过滤网板(10)之间交错设置。
5.根据权利要求1所述的一种污水环保安全高效处理设备，其特征在于，所述壳体(17)远离闸板阀(20)的一端内壁中部通过机械密封件连接有水平设置的输送杆(16)，且输送杆(16)的外侧通过螺栓连接有螺旋状分布的推送桨叶(15)。
6.根据权利要求5所述的一种污水环保安全高效处理设备，其特征在于，所述壳体(17)远离闸板阀(20)的一端通过螺栓连接有驱动电机(18)，且驱动电机(18)的输出轴通过联轴器与输送杆(16)传动连接。
7.根据权利要求1所述的一种污水环保安全高效处理设备，其特征在于，所述步进电机(19)和驱动电机(18)均通过导线连接有开关，且开关通过螺栓与过滤箱(5)连接。
说明书
一种污水环保安全高效处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水环保安全高效处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺，人类生产活动造成的水体污染中，工业引起的水体污染最严重。
过滤时污水处理中最常用的处理手段之一，用于去除污水中无法处理的固体废弃物，但是，现有的污水过滤处理设备结构单一，在使用过程中，容易发生堵塞的现象，造成污水处理效率低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水环保安全高效处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水环保安全高效处理设备，包括底座，所述底座的顶部两端均通过螺栓连接有竖直设置的支撑板，且两个支撑板的顶部通过螺栓连接有同一个过滤箱，所述过滤箱的顶部通过螺栓连接有端盖，所述过滤箱两侧内壁的顶部和底部均通过转轴连接有两个链轮，且位于过滤箱同一侧的两个链轮之间均套接有同一个链条，位于过滤箱同一端的两个链条之间通过螺栓连接有刮板刷，所述端盖的顶部两端均开设有倾斜设置的开口，且两个开口的内部均插接有倾斜设置的过滤网板，所述端盖的顶部两端均通过螺栓连接有盖板，且两个盖板的底部分别通过螺栓与两个过滤网板连接，所述过滤箱的底部两端均开设有矩形通槽，且两个矩形通槽分别位于两个过滤网板的下方，两个所述矩形通槽的底部均通过螺栓连接有过渡箱，且两个过渡箱的底部均通过法兰连接有水平设置的壳体，两个壳体的另一端均通过法兰连接有闸板阀，且两个闸板阀的另一端均通过法兰连接有垃圾收集箱，两个垃圾收集箱的另一端均通过螺栓连接有箱门，所述过滤箱两侧的两端均通过螺栓连接有步进电机，且四个步进电机的输出轴分别通过转轴与四个链轮传动连接。
优选的，所述过滤箱的一端通过法兰连接有进液管，且过滤箱的另一端通过法兰连接有出液管。
优选的，所述过滤箱的两侧内壁均通过螺栓连接有三个等距离分布的防护罩，且六个防护罩的内部均通过螺栓连接有紫外线灭菌灯。
优选的，六个所述防护罩分别与两个过滤网板之间相互平行设置，且位于过滤箱同一侧的三个防护罩与两个过滤网板之间交错设置。
优选的，所述壳体远离闸板阀的一端内壁中部通过机械密封件连接有水平设置的输送杆，且输送杆的外侧通过螺栓连接有螺旋状分布的推送桨叶。
优选的，所述壳体远离闸板阀的一端通过螺栓连接有驱动电机，且驱动电机的输出轴通过联轴器与输送杆传动连接。
优选的，所述步进电机和驱动电机均通过导线连接有开关，且开关通过螺栓与过滤箱连接。
本实用新型的有益效果为：
1.本实用新型提出的污水环保处理设备，在过滤箱通入污水时，污水经过两个倾斜设置的过滤网板，可以将污水中夹带的固定垃圾拦截，由于过滤网板为倾斜设置的，拦截的固定垃圾可以通过重力落入过渡箱中，避免固定垃圾在过滤网板表面堆积造成堵塞的现象发生，提高污水环保处理效率。
2.本实用新型提出的污水环保处理设备，在过滤网板的内表面一侧安装有刮板刷，定时启动步进电机，利用步进电机和链轮带动链条转动，利用链条带动刮板刷在过滤网板的内表面上进行循环运动，可以将过滤网板上附着的杂物刷洗干净，避免造成处理设备堵塞出现超压的现象发生，在提高过滤处理的同时，提高污水环保处理设备的安全性，避免造成安全事故的发生。
3.本实用新型提出的污水环保处理设备，固定垃圾和刷洗的杂物通过过渡箱落入壳体的内部，启动驱动电机，旋转的推送桨叶即可将固定垃圾和刷洗的杂物推送到垃圾收集箱的内部进行压缩，定期关闭闸板阀，打开箱门即可清理污水环保处理设备截留的固定垃圾和刷洗的杂物，无需关闭处理设备，使得处理设备可以持续的工作，使得污水环保处理设备安全高效。
