申请日2018.07.11
公开(公告)日2019.02.01
IPC分类号C02F1/50; B01F7/18
摘要
本实用新型公开了一种污水站加药池防沉淀装置，包括防沉淀装置，防沉淀装置设有机架，机架上设有加药池，机架边侧设有移动机构，移动机构包括两个滑杆和一个螺纹杆，滑杆和螺纹杆均设有机架上，螺纹杆穿过机架的一端连接有螺旋电机，滑杆和螺纹杆上设有移动块，滑杆和螺纹杆穿过移动块设置，移动块与滑杆滑动连接，移动块与螺纹杆螺纹连接，移动块上方设有立柱，立柱上套设有滑动架，滑动架一侧设有横架，横架前端上方设有搅拌电机，搅拌电机的输出端连接有搅拌轴，搅拌轴下方伸进加药池的一端设有搅拌叶片，滑动架上设有调节螺母，本实用新型通过设置可以来回移动的搅拌机构，使得加药池内不会出现沉淀现象，本实用新型结构紧凑，操作简单。
权利要求书

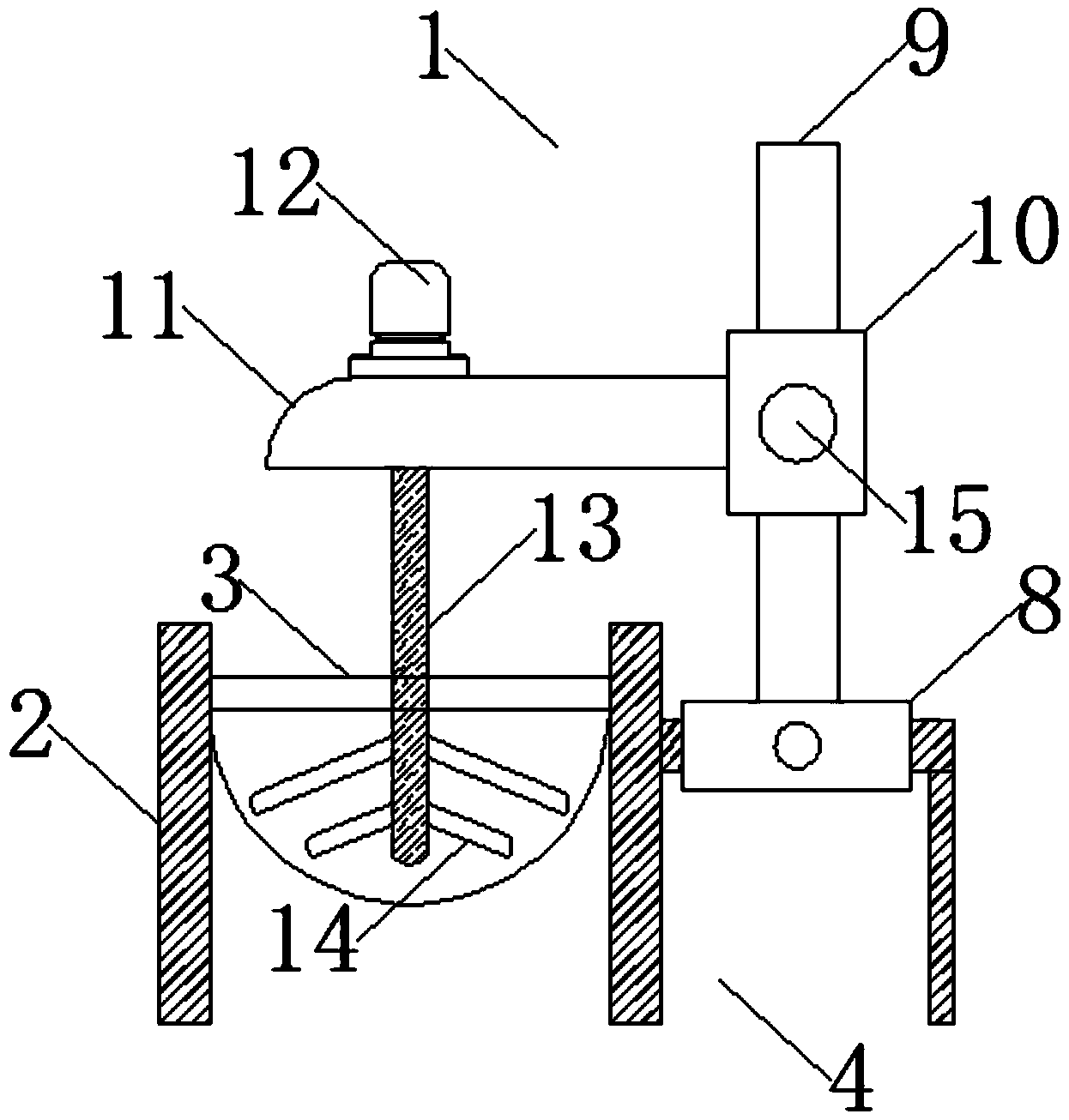

1.一种污水站加药池防沉淀装置，包括防沉淀装置(1)，其特征在于，所述防沉淀装置(1)设有机架(2)，所述机架(2)上设有加药池(3)，所述机架(2)边侧设有移动机构(4)，所述移动机构(4)包括两个滑杆(5)和一个螺纹杆(6)，所述滑杆(5)和螺纹杆(6)均设有机架(2)上，所述螺纹杆(6)穿过机架(2)的一端连接有螺旋电机(7)，所述滑杆(5)和螺纹杆(6)上设有移动块(8)，所述滑杆(5)和螺纹杆(6)穿过移动块(8)设置，所述移动块(8)与滑杆(5)滑动连接，所述移动块(8)与螺纹杆(6)螺纹连接，所述移动块(8)上方设有立柱(9)，所述立柱(9)上套设有滑动架(10)，所述滑动架(10)一侧设有横架(11)，所述横架(11)前端上方设有搅拌电机(12)，所述搅拌电机(12)的输出端连接有搅拌轴(13)，所述搅拌轴(13)下方伸进加药池(3)的一端设有搅拌叶片(14)，所述滑动架(10)上设有调节螺母(15)。
2.根据权利要求1所述的一种污水站加药池防沉淀装置，其特征在于，所述滑动架(10)活动连接于立柱(9)上。
3.根据权利要求1所述的一种污水站加药池防沉淀装置，其特征在于，所述螺旋电机(7)和搅拌电机(12)均通过电机座(16)固定安装。
4.根据权利要求1所述的一种污水站加药池防沉淀装置，其特征在于，所述搅拌叶片(14)向下倾斜设置。
5.根据权利要求1所述的一种污水站加药池防沉淀装置，其特征在于，所述加药池(3)设为半圆柱结构。
说明书
一种污水站加药池防沉淀装置
技术领域
本实用新型涉及一种防沉淀装置,特别涉及一种污水站加药池防沉淀装置，属于污水站加药池混合技术领域。
背景技术
污水站是用来收集污水并且对收集的污水进行净化处理的场所。加药池是污水站用来添加药剂对污水进行反应的场所。污水站在净化处理污水时，需要添加药剂对污水进行催化中和反应，然而在加药池内，一些固体颗粒往往会沉淀在加药池底部，无法及时进行反应，影响污水净化处理的效率和效果，所以加药池内需要一种能够防止固体药剂的沉淀的装置，从而致使固体药剂能够进行反应。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种污水站加药池防沉淀装置，解决了加药池内固体药剂容易沉淀不易于反应的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水站加药池防沉淀装置，包括防沉淀装置，所述防沉淀装置设有机架，所述机架上设有加药池，所述机架边侧设有移动机构，所述移动机构包括两个滑杆和一个螺纹杆，所述滑杆和螺纹杆均设有机架上，所述螺纹杆穿过机架的一端连接有螺旋电机，所述滑杆和螺纹杆上设有移动块，所述滑杆和螺纹杆穿过移动块设置，所述移动块与滑杆滑动连接，所述移动块与螺纹杆螺纹连接，所述移动块上方设有立柱，所述立柱上套设有滑动架，所述滑动架一侧设有横架，所述横架前端上方设有搅拌电机，所述搅拌电机的输出端连接有搅拌轴，所述搅拌轴下方伸进加药池的一端设有搅拌叶片，所述滑动架上设有调节螺母。
作为本实用新型的一种优选技术方案，所述滑动架活动连接于立柱上。
作为本实用新型的一种优选技术方案，所述螺旋电机和搅拌电机均通过电机座固定安装。
作为本实用新型的一种优选技术方案，所述搅拌叶片向下倾斜设置。
作为本实用新型的一种优选技术方案，所述加药池设为半圆柱结构。
本实用新型所达到的有益效果是：本实用新型一种污水站加药池防沉淀装置，通过在移动块上的立柱上安装好滑动架，进而调整好横架的高度，从而确定搅拌轴伸进加药池的深度，然后启动螺旋电机和搅拌电机，使得移动块能够来回移动，并且同时搅拌电机带动搅拌轴上的搅拌叶片转动，对加药池内的沉淀的药剂进行搅拌，避免加药池内的固体药剂沉淀。本实用新型通过设置可以来回移动的移动机构，使得横架上的搅拌轴对加药池内的固体药剂进行搅拌，加快药剂反应，避免了固体药剂在加药池内沉淀，影响污水站净化处理污水的效率，本实用新型结构紧凑，操作简单。
