申请日2018.07.11
公开(公告)日2019.03.01
IPC分类号B65F9/00
摘要
本实用新型涉及一种大型垃圾压缩机防污水外泄漏机构，所述垃圾压缩机包括箱体，所述箱体前端设置封闭闸门，所述箱体下端连接污水斗，所述箱体底板和侧板上开设与污水斗连通的排水孔，所述箱体底板位于封闭闸门正下方的位置上开设排水槽，所述排水槽的宽度小于封闭闸门的厚度，所述排水槽内也开设排水孔，排水槽内的排水孔也与污水斗连通，所述大型垃圾压缩机防污水外泄漏机构，可防止垃圾压缩产生的污水从箱体出口处外泄，改善工作环境。
权利要求书

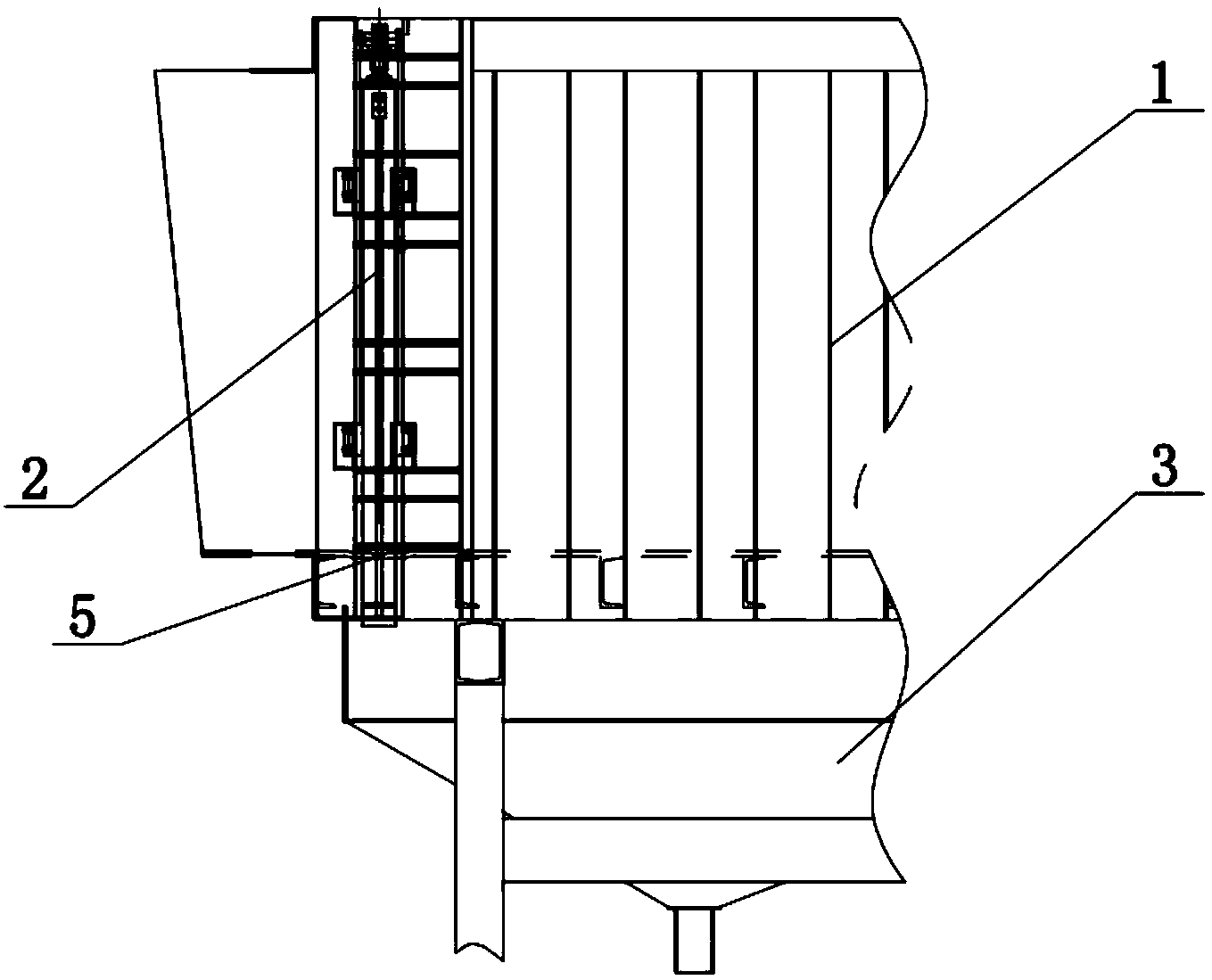

1.一种大型垃圾压缩机防污水外泄漏机构，所述垃圾压缩机包括箱体(1)，所述箱体(1)前端设置封闭闸门(2)，所述箱体(1)下端连接污水斗(3)，所述箱体(1)底板和侧板上开设与污水斗(3)连通的排水孔(11)，其特征在于：所述箱体(1)底板位于封闭闸门(2)正下方的位置上开设排水槽(5)，所述排水槽(5)的宽度小于封闭闸门(2)的厚度，所述排水槽(5)内也开设排水孔(4)，排水槽(5)内的排水孔(11)也与污水斗(3)连通。
2.根据权利要求1所述的大型垃圾压缩机防污水外泄漏机构，其特征在于：所述排水槽(5)内设置前、中、后三排排水孔(11)。
3.根据权利要求2所述的大型垃圾压缩机防污水外泄漏机构，其特征在于：所述排水槽(5)位于前、中两排排水孔(11)之间设置前挡水条(51)，中、后两排排水孔(11)之间设置后挡水条(52)。
4.根据权利要求3所述的大型垃圾压缩机防污水外泄漏机构，其特征在于：所述前挡水条(51)的高度高于后挡水条(52)，且前、后挡水条(51、52)的上端均不与关闭的封闭闸门(2)的最下端接触。
说明书
一种大型垃圾压缩机防污水外泄漏机构
技术领域
本实用新型涉及垃圾中转设备，尤其涉及一种大型垃圾压缩机防污水外泄漏机构。
背景技术
垃圾中转站可通过垃圾压缩机将垃圾压缩成垃圾块，压缩过程中，垃圾中的水分会随着压缩挤出，污水通过箱体底板和侧板开设的排污孔流入污水斗进行回收处理，但是一部分污水会通过封闭闸门底部与箱体之间的缝隙排出，造成污水外泄到箱体外侧，对工作环境造成污染。
实用新型内容
本申请人针对以上缺点，进行了研究改进，提供一种大型垃圾压缩机防污水外泄漏机构。
本实用新型所采用的技术方案如下：
一种大型垃圾压缩机防污水外泄漏机构，所述垃圾压缩机包括箱体，所述箱体前端设置封闭闸门，所述箱体下端连接污水斗，所述箱体底板和侧板上开设与污水斗连通的排水孔，所述箱体底板位于封闭闸门正下方的位置上开设排水槽，所述排水槽的宽度小于封闭闸门的厚度，所述排水槽内也开设排水孔，排水槽内的排水孔也与污水斗连通。
作为上述技术方案的进一步改进：
所述排水槽内设置前、中、后三排排水孔。
所述排水槽位于前、中两排排水孔之间设置前挡水条，中、后两排排水孔之间设置后挡水条。
所述前挡水条的高度高于后挡水条，且前、后挡水条的上端均不与关闭的封闭闸门的最下端接触。
本实用新型的有益效果如下：所述大型垃圾压缩机防污水外泄漏机构，在箱体位于封闭闸门正下方的位置上开设排水槽，并在排水槽内开设与污水斗连通的排水孔，防止污水从箱体出口处外泄，改善工作环境。
